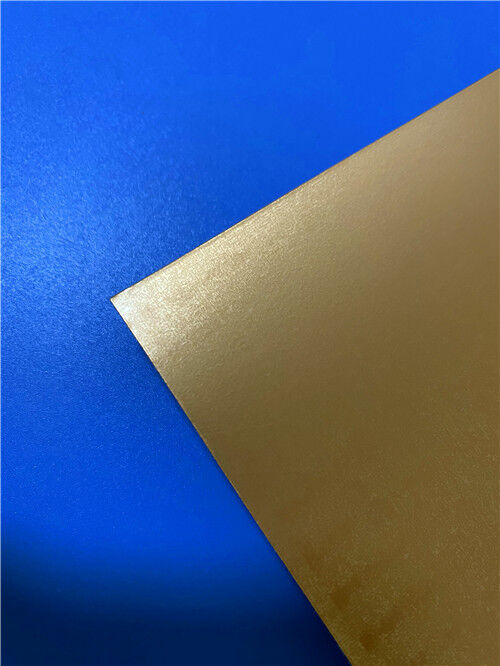

CuClad 250 PCB Substrate Ламинированный листок с медной облицовкой

Ламинаты CuClad 250 представляют собой композитные материалы из стеклоткани, армированной ПТФЭ, разработанные для использования в качестве высокопроизводительных подложек печатных плат (ПП). Благодаря точному соотношению стеклоткани и ПТФЭ, CuClad 250 предлагает универсальный портфель продуктов, охватывающий марки с ультранизкой диэлектрической проницаемостью (Er) и тангенсом угла потерь, до сильно армированных вариантов, оптимизированных для повышенной стабильности размеров.

Армирование стеклотканью, являющееся неотъемлемой частью всех материалов серии CuClad, обеспечивает превосходную стабильность размеров по сравнению с ламинатами из ПТФЭ, армированными нетканым стекловолокном, с эквивалентной диэлектрической проницаемостью. Строгий контроль процесса и стабильность компании Rogers для стеклоткани с ПТФЭ-покрытием позволяют получить более широкий спектр доступных значений Er, а также производить ламинаты с улучшенной однородностью диэлектрической проницаемости по сравнению с аналогичными альтернативами, армированными нетканым стекловолокном. Эти ключевые эксплуатационные характеристики позиционируют ламинаты CuClad как высокоценное решение для ВЧ-фильтров, ответвителей и малошумящих усилителей (МШУ).

Отличительной особенностью ламинатов CuClad является их перекрестная архитектура: чередующиеся слои стеклоткани с ПТФЭ-покрытием ориентированы под углом 90° друг к другу. Эта запатентованная конструкция обеспечивает истинную электрическую и механическую изотропию в плоскости XY — уникальную характеристику, эксклюзивную для ламинатов CuClad, которой не обладают никакие другие ламинаты из ПТФЭ, армированные стеклотканью или нетканым стекловолокном, представленные на рынке. Этот исключительный уровень изотропии был признан разработчиками критически важным для требовательных применений фазированных антенных решеток.

В диапазоне диэлектрической проницаемости (Er) от 2,40 до 2,60, CuClad 250 использует более высокое соотношение стеклоткани к ПТФЭ для достижения механических характеристик, приближающихся к характеристикам традиционных подложек ПП. Дополнительные основные преимущества включают повышенную стабильность размеров и сниженное тепловое расширение по всем осям. Для критически важных приложений CuClad может быть заказан с испытательным классом LX — это обозначение гарантирует индивидуальное тестирование каждого листа с предоставлением официального отчета об испытаниях. Продукты класса LX имеют более высокую цену, поскольку часть каждого листа используется для разрушающих испытаний для подтверждения производительности.

Особенности и преимущества

• Перекрестная архитектура из стеклоткани с чередующимися слоями, ориентированными под углом 90°
• Высокое соотношение ПТФЭ к стеклу
• Превосходная однородность диэлектрической проницаемости по сравнению с аналогичными ламинатами из нетканого стекловолокна
• Истинная электрическая и механическая изотропия в плоскости XY
• Сверхнизкие потери сигнала
• Идеально подходит для схем, чувствительных к диэлектрической проницаемости (Er)

Типичные области применения

• Системы военной электроники (радары, средства радиоэлектронного противодействия [РЭП], средства радиоэлектронной разведки [РЭР])
• Микроволновые компоненты (малошумящие усилители [МШУ], фильтры, ответвители и т. д.)
