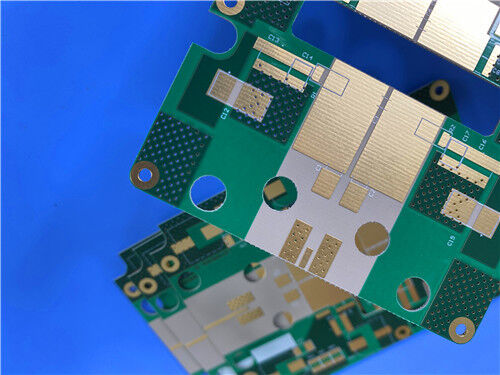

Эта печатная плата (PCB) использует WL-CT440 в качестве базового материала, имеет финишное покрытие Immersion Gold и строго соответствует спецификациям качества IPC-Class-2. Сконфигурирована как 2-слойная жесткая структура с подложкой WL-CT440 толщиной 0,254 мм (10 мил), она разработана для соответствия требованиям к высокочастотным характеристикам с низкими потерями для аэрокосмических, радиолокационных и спутниковых систем связи.
Спецификации печатной платы
| Параметры конструкции |
Спецификация |
| Базовый материал |
WL-CT440 (композит из углеводородной смолы, керамики и стекловолокна, термореактивный высокочастотный материал) |
| Количество слоев |
2-слойная жесткая конфигурация |
| Размеры платы |
56,5 мм × 89,65 мм на единицу, с допуском по размерам ±0,15 мм |
| Минимальная ширина проводника/зазора |
Минимальная ширина проводника 6 мил и зазор 7 мил |
| Минимальный размер отверстия |
0,35 мм |
| Слепые переходы |
Не используются |
| Финальная толщина платы |
0,3 мм |
| Вес меди на готовой плате |
1 унция (1,4 мил) на обоих внешних слоях |
| Толщина металлизации переходных отверстий |
20 мкм |
| Покрытие поверхности |
Immersion Gold |
| Шелкография |
Белая шелкография нанесена на верхний слой |
|
Паяльная маска
|
Зеленая паяльная маска на верхнем слое |
| Контроль качества |
100% электрическое тестирование проводится перед отправкой |
Стек-Конфигурация сверху
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 мкм |
| Сердцевина подложки |
WL-CT440 |
0,254 мм (10 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
Введение в материал WL-CT440
WL-CT440 от Wangling - это высокочастотный ламинат с медным покрытием (CCL) на основе термореактивной смолы с армированием из органического полимерного керамического стекловолокна. Его диэлектрический слой состоит из углеводородной смолы, керамических наполнителей и стекловолокна, обеспечивая низкие потери, что соответствует строгим требованиям к высокочастотному проектированию. WL-CT440 совместим с технологиями стандартного производства FR4, предлагая упрощенную обработку по сравнению с материалами на основе PTFE, обеспечивая при этом повышенную стабильность и согласованность схемы. Он служит высокопроизводительной альтернативой эквивалентным иностранным материалам.
Синергетическое сочетание углеводородной смолы и композитной керамики придает WL-CT440 исключительные характеристики низких потерь, высокую термостойкость и термическую стабильность. Эта серия материалов отличается стабильными температурными коэффициентами диэлектрической проницаемости (TCDK) и диэлектрических потерь, низким коэффициентом теплового расширения (CTE) и температурой стеклования (Tg), превышающей 280°C, что делает ее хорошо подходящей для высокочастотных применений в суровых условиях эксплуатации.
Характеристики материала WL-CT440
| Категория |
Характеристика |
Спецификация |
| Электрические свойства |
Диэлектрическая проницаемость (Dk) |
4,1 при 10 ГГц/23°C |
| Коэффициент рассеяния |
0,005 при 10 ГГц |
| Термические характеристики |
Температура стеклования (Tg) |
280°C |
| TCDK |
-21 ppm/°C |
| Теплопроводность |
0,66 Вт/мК |
| CTE (оси XYZ) |
14/18/35 ppm/°C (соответствует меди) |
| Физические свойства |
Влагопоглощение |
0,12% |
| Рейтинг воспламеняемости |
UL 94-V0 |
Преимущества материала WL-CT440
-Превосходные характеристики низких потерь: Состав из углеводородной смолы и композитной керамики обеспечивает низкий коэффициент рассеяния, что критически важно для высококачественной высокочастотной передачи сигнала.
-Совместимость с процессом FR4: Совместимость со стандартными технологическими процессами производства FR4, упрощающая производство по сравнению с материалами PTFE, обеспечивая при этом стабильную производительность схемы.
-Исключительная термическая стабильность: Высокая Tg (280°C) и стабильный TCDK обеспечивают надежную работу в экстремальных температурных условиях.
-Соответствие CTE меди: Коэффициент теплового расширения соответствует меди, что минимизирует термическое напряжение, повышая долгосрочную структурную и электрическую надежность.
Типичные области применения
-Аэрокосмическое оборудование
-Микроволновые и антенные системы
-сети формирования луча
-Радиолокационные системы
-Спутниковая связь и навигация
-Усилители мощности
Качество и доступность
Эта печатная плата соответствует стандартам качества IPC-Class-2, обеспечивая стабильную надежность для аэрокосмических, военных и высокочастотных электронных систем. Она доступна по всему миру, поддерживая глобальные потребности проектов и обеспечивая своевременную доставку.
