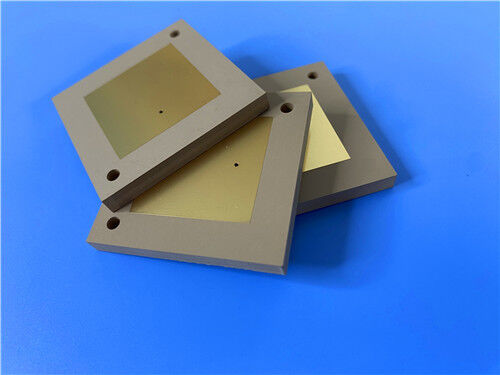

Высокочастотная печатная плата TP960, двухслойная, толщина 0,6 мм, медь 35 мкм

продукты

Ламинированные материалы из меди

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Высокочастотная печатная плата TP960, двухслойная, толщина 0,6 мм, медь 35 мкм

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

ТП960

Количество слоев:

2 слоя

Толщина печатной платы:

0,6 мм

Размер печатной платы:

108 мм × 96 мм

Припаяя маска:

Шелковик:

Медная масса:

1 унция (1,4 мила) на обоих внешних слоях

Чистота поверхности:

Погружение золото (загадка)

Выделить:

Высокочастотная РЧ печатная плата

Двухслойная печатная плата толщиной 0

6 мм

Описание продукта

Этот печатный лист использует TP960 в качестве основного материала, имеет поверхностную отделку Electroless Nickel Immersion Gold (ENIG) и строго соблюдает спецификации качества IPC-Class-2.Проектирован как двусторонняя жесткая конструкция с 0.5mm (19.6 mil) TP960 субстратное ядро, предназначенное для удовлетворения критериев высокой надежности и высокочастотных характеристик точных электронных систем,такие как глобальное спутниковое навигационное оборудование и ракетные платформы;.

Спецификации ПХБ

Параметр конструкции	Спецификация
Базовый материал	TP960 (составная смола из полифениленового оксида керамики (PPO), неармированная стекловолокном)
Количество слоев	Двусторонняя (2-слойная) жесткая конструкция
Размеры доски	108 × 96 мм на единицу, с допустимым размером ±0,15 мм
Минимальное количество следов/пространства	5 мл / 6 мл
Минимальный размер отверстия	00,3 мм
Слепые пути	Не зарегистрировано
Толщина готовой доски	0.6 мм
Оконченный вес меди	1 унция (1,4 мл) на обоих внешних слоях
через толщину покрытия	20 мкм
Поверхностная отделка	Золото погружения (ENIG)
Шелковый экран	Никакого шелкопряда на верхнем или нижнем слое
Маска для сварки	Никакая сварная маска не применяется на верхнем или нижнем слое
Контроль качества	100% электрическое испытание, проведенное перед отправкой

Стол-вверх Конфигурация

Имя слоя	Материал	Толщина
Верхний слой меди (Copper_layer_1)	Медь	35 мкм
Ядро подложки	TP960	0.5 мм (19,6 миллиметра)
Нижний медный слой (Copper_layer_2)	Медь	35 мкм

Высокочастотная печатная плата TP960, двухслойная, толщина 0,6 мм, медь 35 мкм 0

Введение к материалам серии TP

Материал TP представляет собой уникальный для отрасли высокочастотный термопластичный ламинат, состоящий из керамических наполнителей и полифениленового оксида (PPO) смолы без арматуры из стекловолокна.Его диэлектрическую постоянную (Dk) можно точно настроить путем регулирования соотношения керамической смолы к ППО, и обеспечивает исключительную диэлектрическую производительность и высокую надежность благодаря специализированному производственному процессу.TP обозначает гладкий поверхностный материал без меди, TP-1 относится к одностороннему мединому материалу, а TP-2 указывает на двусторонний мединый материал.

Диэлектрическая постоянная материалов серии TP стабильно регулируется в диапазоне от 3 до 25, настраивается для удовлетворения конкретных требований к конструкции цепи.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 и 20 с соответствующими номерами деталей (например, TP300, TP440, TP600, TP615).который умеренно увеличивается с частотой, но остается незначительным в диапазоне 10 ГГц, что делает его хорошо подходящим для высокочастотных приложений.

TP960 Характеристики материала

Категория	Особенность	Спецификация
Электрические свойства	Диэлектрическая постоянная (Dk)	90,6 ± 0,19 при 10 ГГц
Электрические свойства	Фактор рассеивания	0.0012 на 10 ГГц
Тепловая производительность	TCDK	-40 ppm/°C (от -55°C до 150°C)
	CTE (оси XYZ)	40/40/55 ppm/°C (от -55°C до 150°C)
	Теплопроводность	00,65 Вт/мк
Физические свойства	Поглощение влаги	00,01%.
Физические свойства	Уровень воспламеняемости	UL 94-V0

Типичные применения

- Глобальные спутниковые навигационные системы (GNSS)

- Ракетная техника.

- Технология Фузе.

- Миниатюрные антенны.

Качество и доступность

Этот PCB соответствует стандартам качества IPC-класса-2, гарантируя постоянную надежность для точных, военных и аэрокосмических электронных систем.поддержка глобальных проектов и обеспечение своевременной реализации.

Высокочастотная печатная плата TP960, двухслойная, толщина 0,6 мм, медь 35 мкм 1
