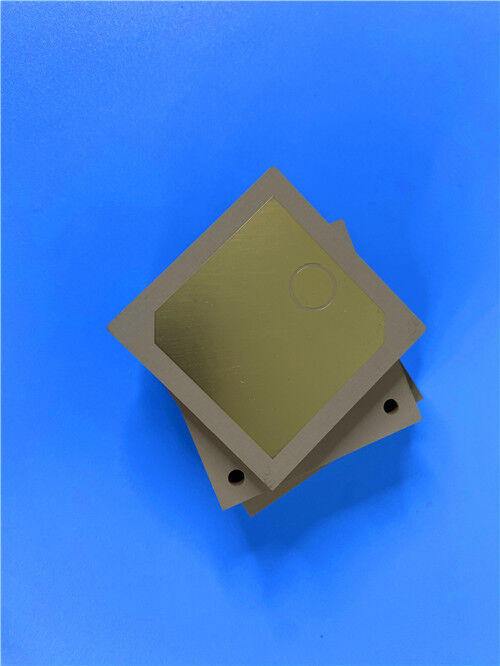

Эта печатная плата (PCB) использует TP600 в качестве базового материала, имеет финишное покрытие Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) и строго соответствует критериям качества IPC-Class-2. Сконфигурирована как двусторонняя жесткая структура с подложкой TP600 толщиной 0,5 мм (19,6 мил), она разработана на заказ для удовлетворения требований высокой надежности и высокочастотной производительности прецизионных электронных систем, включая спутниковую навигацию и бортовые устройства ракет.
Спецификации печатной платы
| Параметры конструкции |
Спецификация |
| Базовый материал |
TP600 (керамико-полифениленоксидный (PPO) композит, без армирования стекловолокном) |
| Количество слоев |
Двусторонняя (2-слойная) жесткая конфигурация |
| Размеры платы |
42 мм × 45 мм на единицу, с допуском по размерам ±0,15 мм |
| Минимальная ширина проводника/зазора |
Минимальная ширина проводника 7 мил и зазор 6 мил |
| Минимальный размер отверстия |
0,4 мм |
| Слепые переходы |
Не используются |
| Конечная толщина платы |
0,6 мм |
| Вес меди готовой платы |
1 унция (1,4 мил) на обоих внешних слоях |
| Толщина металлизации переходных отверстий |
20 мкм |
| Покрытие поверхности |
Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) |
| Шелкография |
Нет |
| Паяльная маска |
Нет |
| Контроль качества |
100% электрическое тестирование проводится перед отправкой; интегрированы зенкованные отверстия |
Стек-Конфигурация
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 мкм |
| Подложка |
TP600 |
0,5 мм (19,6 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
Введение в материалы серии TP
Материал TP представляет собой эксклюзивный для отрасли высокочастотный термопластичный ламинат, разработанный с использованием керамических наполнителей и полифениленоксидной (PPO) смолы без армирования стекловолокном. Его диэлектрическая проницаемость (Dk) может быть точно отрегулирована путем изменения соотношения керамики и PPO смолы, и он обеспечивает исключительные диэлектрические характеристики и высокую надежность благодаря специализированному производственному процессу. Линейка продуктов TP классифицируется по конфигурации медного покрытия: TP обозначает материал с гладкой поверхностью без меди, TP-1 относится к материалу с односторонним медным покрытием, а TP-2 указывает на материал с двусторонним медным покрытием.
Диэлектрическая проницаемость материалов серии TP стабильно настраивается в диапазоне от 3 до 25, настраивается в соответствии с конкретными требованиями к схеме. Общие значения Dk включают 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 9,8, 10,2, 11, 16 и 20 с соответствующими номерами деталей (например, TP300, TP440, TP600, TP615). Он обладает низкими диэлектрическими потерями, которые умеренно увеличиваются с частотой, но остаются незначительными в полосе пропускания 10 ГГц, что делает его идеальным для высокочастотных применений.
Характеристики материала TP600
| Категория |
Характеристика |
Спецификация |
| Электрические свойства |
Диэлектрическая проницаемость (Dk) |
6,0 ± 0,12 при 10 ГГц |
| Фактор рассеяния |
0,0010 при 10 ГГц |
| Тепловые характеристики |
TCDK |
-50 ppm/°C (-55°C to 150°C) |
| CTE (оси XYZ) |
50/50/60 ppm/°C (-55°C to 150°C) |
| Теплопроводность |
0,55 Вт/мК |
| Физические свойства |
Влагопоглощение |
0,01% |
| Рейтинг воспламеняемости |
UL 94-V0 |
Преимущества материала TP600
-Точная настройка диэлектрических характеристик: композит без стекловолокна на основе керамики и PPO обеспечивает точную настройку Dk, поддерживая требования к пользовательскому импедансу для высокочастотных схем.
-Низкие высокочастотные потери: Сверхнизкий коэффициент рассеяния (0,0010 при 10 ГГц) минимизирует затухание сигнала, обеспечивая высококачественную передачу сигнала.
-Превосходная экологическая стабильность: Сверхнизкое влагопоглощение (0,01%) и стабильный TCDK обеспечивают надежную работу в суровых и влажных условиях.
-Структурная и тепловая надежность: Сбалансированный CTE и достаточная теплопроводность смягчают тепловое напряжение, повышая долгосрочную структурную целостность в экстремальных температурных диапазонах.
Типичные области применения
-Глобальные системы спутниковой навигации (GNSS)
-Бортовое оборудование ракет
-Технология взрывателей
-Миниатюрные антенны
Качество и доступность
Эта печатная плата соответствует стандартам качества IPC-Class-2, обеспечивая стабильную надежность для прецизионных, военных и аэрокосмических электронных систем. Она доступна для поставки по всему миру, поддерживая глобальные потребности проектов и обеспечивая своевременную международную доставку.
