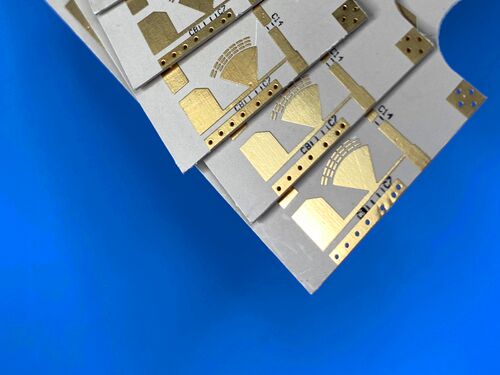

2-слойная печатная плата CER-10 на подложке 25mil с черной шелкографией

Эта 2-слойная жесткая печатная плата соответствует международным отраслевым стандартам для надежной работы. Она использует CER-10 органико-керамический ламинат в качестве основного субстрата, разработанный для удовлетворения строгих требований высокопроизводительных микроволновых и пассивных компонентов с превосходными механическими и электрическими характеристиками.

Спецификация печатной платы

Стек печатной платы

Чертежи и принятые стандарты

Тип предоставленных чертежей: Gerber RS-274-X, который универсально признан отраслевым стандартом для изготовления печатных плат.

Принятый стандарт: IPC-Class-2, широко используемый эталон качества, разработанный Ассоциацией производителей электроники (IPC).

Доступность

Эта печатная плата доступна для доставки по всему миру, поддерживая глобальную логистику для удовлетворения разнообразных потребностей международных проектов и обеспечения своевременной доставки.

Введение в основной материал CER-10

CER-10 — это органико-керамический ламинат, относящийся к семейству продуктов ORCER компании Taconic. Он имеет диэлектрическую проницаемость 10 и низкий коэффициент рассеяния 0,0035 при 10 ГГц, что делает его хорошо подходящим для высокочастотных применений. Материал включает армирование из тканого стекла, объединяя передовую технологию керамического наполнения Taconic с опытом работы с стекловолокном с покрытием из ПТФЭ. CER-10 обеспечивает исключительную прочность межслойного соединения и стойкость к пайке, что делает его идеальным субстратом для высокопроизводительных микроволновых и пассивных компонентов.

Ключевые особенности материала CER-10

Преимущества использования материала CER-10

• Исключительная прочность межслойного соединения и стойкость к пайке, обеспечивающие структурную целостность во время изготовления и длительной эксплуатации
• Низкое влагопоглощение и стабильная диэлектрическая проницаемость (Dk) в широком диапазоне частот, обеспечивающие стабильную электрическую производительность
• Улучшенная стабильность размеров и повышенная прочность на изгиб, обеспечивающие надежное крепление компонентов и производительность схемы
• Низкий CTE по оси Z, обеспечивающий надежные металлизированные сквозные отверстия (PTH) и снижающий термические напряжения во время температурных циклов
• Поддерживает миниатюризацию печатных плат, позволяя разрабатывать компактные высокопроизводительные электронные компоненты
• Класс воспламеняемости: V-0 (согласно стандарту IPC-TM 650), обеспечивающий соответствие требованиям безопасности

Типичные области применения

Благодаря своим превосходным электрическим и механическим свойствам, эта печатная плата специально разработана для высокопроизводительных микроволновых и пассивных компонентов, включая, но не ограничиваясь:

-Усилители мощности

-Волноводные фильтры

-Направленные ответвители

-Другие микроволновые пассивные компоненты

Заключение

Эта 2-слойная жесткая печатная плата демонстрирует исключительные высокочастотные характеристики, структурную стабильность и технологичность, которые обеспечиваются превосходными свойствами органико-керамического ламината CER-10 и строгими протоколами контроля качества перед отгрузкой.

Эти характеристики делают ее идеальным, экономически эффективным и надежным решением для мировых производителей, занимающихся высокопроизводительными микроволновыми и пассивными компонентами, особенно теми, которые требуют стабильных диэлектрических свойств, высокой механической прочности и доступности по всему миру.
