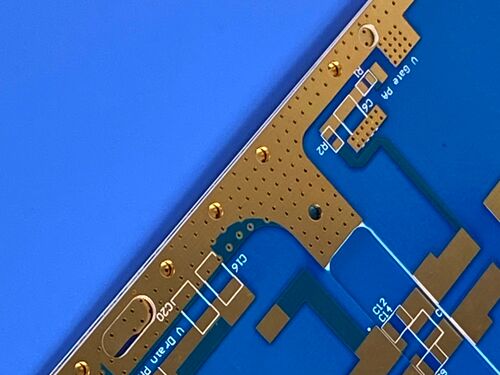

Этот двухслойный жесткий ПКБ соответствует международным отраслевым стандартам для надежной работы.Роджерс КуКлад 217как основной субстрат, разработанный для удовлетворения строгих требований высокочастотных и микроволновых приложений с превосходными электрическими и механическими характеристиками.
Спецификация ПКБ
| Положение |
Подробная информация |
| Базовый материал |
Роджерс КуКлад 217 |
| Количество слоев |
2 слоя, без слепых проемов |
| Размеры доски |
89мм х 56мм, 1 шт., с допуском +/- 0,15мм |
| Минимальное количество следов/пространства |
4/5 мл |
| Минимальный размер отверстия |
0.2 мм |
| Толщина готовой доски |
0.6 мм |
| Оконченный вес меди |
1 унция (1,4 миллилитра) для внешних слоев |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Золото погружения |
| Шелковый экран |
Белый шелкоплот на верхнем слое; без шелкоплот на нижнем слое |
| Маска для сварки |
Синяя сварная маска на верхнем слое; без сварной маски на нижнем слое |
| Контроль качества |
100% Электрическое испытание, проведенное перед отправкой |
ПКБ-стакан-вверх
Двухслойные жесткие печатные платы имеют оптимизированную структуру стека, разработанную для повышения механической стабильности и электрической производительности, с следующими слоями (сверху вниз):
| Склад |
Спецификации |
| Медный слой 1 |
35 мкм |
| Роджерс КуКлад 217 |
00,508 мм (20 мл) |
| Медный слой 2 |
35 мкм |
Изображения и стандарты качества
Тип поставляемой графики: Gerber RS-274-X, всемирно признанный промышленным стандартом для изготовления печатных плат.
Стандарт качества: IPC-класс-2, широко принятый критерий качества, сформулированный Ассоциацией связи электроники.
Доступность
Этот PCB доступен для доставки по всему миру, поддерживая глобальную логистику для удовлетворения разнообразных требований международных проектов и обеспечения своевременной доставки.
Введение в базовый материал Rogers CuClad 217
Ламинаты Rogers CuClad 217 представляют собой переплетенные, тканые стекловолокна и точно контролируемые композитные ламинаты из ПТФЭ, предлагающие низкие значения диэлектрической постоянной (Dk) 2,17 или 2.20Их перекрестная конструкция обеспечивает электрическую и механическую изотропию в плоскости.обеспечивает самый низкий Dk и коэффициент рассеивания среди ламинатов на основе PTFE, усиленных стекловолокномЭти интегрированные свойства позволяют более быстрому распространению сигнала и более высокому соотношению сигнала к шуму, что делает его подходящим для высокочастотных приложений.
Ключевые особенности материала Rogers CuClad 217
| Ключевые особенности |
Спецификации и описания |
| Диэлектрическая постоянная (Dk) |
2.17 или 2.2 при 10 ГГц / 1 МГц |
| Фактор рассеивания |
0.0009 при 10 ГГц |
| Поглощение влаги |
00,02%. |
| Прочность очистки |
14 фунтов/дюйм |
| Производительность отработки газов |
TML: 0,01%, CVCM: 0,01%, WVR: 0 |
| Укрепление |
Стекловолокно с перекрестным соединением (сменяющиеся слои, расположенные друг на друга на 90°) |
| Соотношение PTFE к стеклу |
Высокий |
| Dk Единообразие |
Лучше, чем сравнимые арматура из нетканого стекловолокна |
Преимущества использования материала Rogers CuClad 217
- Стабильная диэлектрическая постоянная (Dk) в широком диапазоне частот
-Низкий Dk поддерживает более широкие ширины линий, что приводит к меньшим потерям вставки
- Низкие потери на высоких частотах.
- Улучшенная размерная стабильность повышает гибкость проектирования в производстве ПКБ
- позволяет дизайнерам соответствовать строгим спецификациям применения
-Электрическая и механическая изотропия в плоскости X-Y
- Хорошо подходит для чувствительных к Er цепей.
Типичные применения
Используя свои превосходные электрические и механические свойства, этот ПХБ специально разработан для высокопроизводительных микроволновых и аэрокосмических / оборонных приложений, включая, но не ограничиваясь::
- Радары.
- Электронные контрмеры
- Электронные меры поддержки
- микроволновые компоненты (LNA, фильтры, соединители и т.д.)
Заключение
Этот двуслойный жесткий ПКБ обладает исключительными высокочастотными характеристиками, структурной устойчивостью и изготовляемостью,которые поддерживаются превосходными свойствами ламината Rogers CuClad 217 и строгими протоколами контроля качества перед отгрузкой..
Эти характеристики делают его идеальным, экономически эффективным и надежным решением для мировых производителей, занимающихся высокопроизводительными микроволновыми, радиолокационными и электронными проектами противодействия,особенно те, которые требуют стабильно низкого уровня Dk, низкая потеря вставки и доступность во всем мире.
