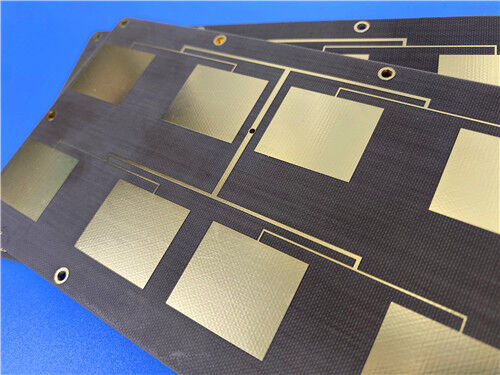

TLX-7 PCB 2-слойный 30ml субстрат Белый шелковый экран Погружение золото

Это высокопроизводительная двухслойная жесткая печатная плата (PCB), изготовленная с использованиемТаконический TLX-7, высокочастотный ламинат на основе политетрафторуэтилена (PTFE) и усиленный стекловолокном.Специально разработанный для обеспечения исключительных электрических характеристик в строгих RF и микроволновых приложениях, ПКБ использует низкую и стабильную диэлектрическую постоянную материала (Dk=2,6), сверхнизкий коэффициент рассеивания (DF),и отличная электрическая стабильность в широком диапазоне температур и частотЭто обеспечивает минимальное ослабление сигнала даже на частотах миллиметровых волн, что делает его очень подходящим для микроволновых конструкций с низким количеством слоев, таких как радиолокационные системы и фазовые антенны.

Подробная информация о конструкции ПКБ

ПХБ-накопление

Изображения, стандарт качества и доступность

Изображения для этого печатного листа предоставляются в формате Gerber RS-274-X, отраслевом стандарте для производства печатных листов.

Каждый печатный лист соответствует стандарту качества IPC-класса 2, признанному во всем мире критерию, который гарантирует постоянные электрические характеристики, надежное качество производства,и соблюдение отраслевых требований к высокочастотным приложениям.

Кроме того, этот ПКБ доступен во всем мире, отвечая потребностям международных клиентов и проектов микроволновых/РЧ-схемы по всему миру.

Введение в таконический материал TLX-7

TLX-7 - это высокочастотный ламинат, производимый Taconic, специально разработанный для обеспечения превосходных электрических характеристик в требовательных RF и микроволновых приложениях.Из полиэтиленового полиэтиленового стекла, TLX-7 обладает низкой и стабильной диэлектрической постоянной (Dk = 2,6) и сверхнизким коэффициентом рассеивания, что обеспечивает минимальное ослабление сигнала даже при миллиметровых частотах волн.Этот ламинат обеспечивает отличную электрическую стабильность в широком диапазоне температур и частот, в сочетании с надежными тепловыми и механическими свойствами, что делает его оптимальным выбором для микроволновых конструкций с низким количеством слоев.

Основные преимущества таконического материала TLX-7

- исключительные механические и тепловые свойства, обеспечивающие сохранность конструкции и стабильность работы в суровых условиях эксплуатации.

Низкая и стабильная диэлектрическая постоянная (Dk = 2,6), позволяющая последовательное распространение сигнала и точное управление импедансом в высокочастотных схемах.

-Стабильность измерений, снижение деформации во время производства и эксплуатации для обеспечения надежной работы цепи.

- Низкая влагопоглощение, повышение долгосрочной надежности и электрической стабильности в влажных или колеблющихся условиях окружающей среды.

- UL 94 V-0 степень воспламеняемости, удовлетворяющая требованиям безопасности для электронного оборудования в различных отраслях промышленности.

- строго контролируемая диэлектрическая постоянная, обеспечивающая повторяемую производительность цепи и постоянство в различных партиях производства.

-Ультранизкий фактор рассеивания (DF), минимизирующий потерю сигнала и максимизирующий энергоэффективность в высокочастотных приложениях.

-Оптимизирован для микроволновых конструкций с низким количеством слоев, предлагая экономическую эффективность и упрощенное изготовление при сохранении высоких уровней производительности.

Типичные применения

- Радарные системы.

- Антенны фазового массива

- Мобильные системы связи

- Микроволновое испытательное оборудование

- Устройства для передачи микроволн

-RF компоненты

Заключение

Этот двухслойный печатный лист, изготовленный из ламината на основе Taconic TLX-7 PTFE, предлагает превосходную высокочастотную производительность, стабильность и надежность для требовательных RF / микроволновых приложений.

Ключевые преимущества Taconic TLX-7 (низкий устойчивый Dk, сверхнизкий DF, стабильность измерений, низкая абсорбция влаги, UL 94 V-0) делают этот ПКБ экономически эффективным решением для микроволновых проектов с низким уровнем.
