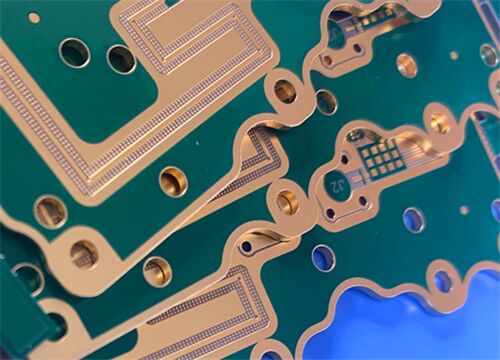

4-слойная гибридная радиочастотная печатная плата Rogers RO3210, подложка с серебряным и позолоченным покрытием

Этот ПХБ - 4-слойный гибрид.Корпус Rogers RO3210предназначен для высокочастотных микроволновых приложений. Он использует симметричную сборку с двойными диэлектрическими ядрами RO3210, соединенными препрегром премиум-класса RO4450F,с объединенной толщиной ламинирования 1.321мм. Сделан с асимметричной структурой меди, имеет 1 унцию внешней меди и 0,5 унции внутренней меди для оптимизации текущей проводимости и пропускной способности.белый шелковый экран, серебряно-золотая композитная облицовка, специально контролируемая глубина слота и 1-3 последовательных слепых виасов, эта многослойная доска соответствует строгим стандартам точности производства.Преимущества ПТФЕ, усиленного стеклом, достигает исключительной механической жесткости и электрической стабильности, подходит для инфраструктуры базовых станций, автомобильных систем противосопротивления,терминалы спутниковой связи и беспроводные широкополосные сооружения.

ПХБСпецификацияс

Конфигурация сборки ПКБ

Формат рисунка и стандарт соответствия

Формат изображения: поставляется в формате Gerber RS-274-X, стандартном для отрасли формате, который позволяет точное многослойное изготовление и универсальную совместимость данных.

Стандарт качества: отвечает критериям IPC-класса-2, обеспечивая долгосрочную эксплуатационную долговечность для промышленного оборудования для радиочастотных коммуникаций.

Доступность: глобальное судоходство доступно для поддержки международных проектов в области промышленных закупок и телекоммуникационных технологий.

Введение Rogers RO3210 Substrate

RO3210 представляет собой высокопроизводительный стеклоусиленный керамический ламинат PTFE, классифицируемый в серии высокочастотных материалов Rogers RO3200TM.В качестве обновленной итерации классической серии RO3000®, он может похвастаться значительно улучшенной механической стабильностью, сохраняя при этом превосходные электрические свойства.Этот передовой диэлектрический материал сочетает в себе сверхгладкую поверхность нетканого ПТФЕ для точности мелколинейного офорта и жесткую конструктивную прочность тканых стеклянных композитов, идеально подходит для сложных многослойных RF PCB конструкций.

Произведенный в соответствии с сертифицированными системами менеджмента качества ISO 9002, RO3210 полностью совместим с обычными рабочими процессами изготовления ПТФЕ. Он имеет фиксированную диэлектрическую постоянную в 10.2 и низкий коэффициент рассеивания 0.0027, сохраняя сверхстабильные характеристики низких потерь в микроволновых частотных диапазонах.эта подложка очень подходит для эпоксидной гибридной ламинировки и высокодоходного массового коммерческого производства.

Ключевые параметры материала

Основные преимущества

Rogers RO3210 обеспечивает исключительные технические преимущества, предназначенные для сложных многослойных высокочастотных схем:

-Укрепление стекла из тканей усиливает жесткость конструкции для упрощения обработки и обработки продукции

-постоянные электрические и механические свойства адаптируются к сложным многослойным радиочастотным структурам

-CTE с медью минимизирует тепловые деформации и обеспечивает стабильную производительность SMT сварки

- Отличная совместимость с эпоксидной препрег поддерживает диверсифицированные гибридные конструкции PCB

- Высокая гладкость поверхности позволяет сверхтонкий отпечаток на компактных миниатюрных схемах

- экономически эффективное сырье и высокая производительность - более низкие общие расходы на оптовое производство

Типичные применения

Этот высокопроизводительный гибридный ПКБ RO3210 широко используется в автомобильной промышленности, сфере связи, спутниковой и широкополосной промышленности:

- Автомобильные системы обнаружения противосопротивления и модули спутниковых антенн GPS-позиционирования

- беспроводные телекоммуникационные инфраструктуры и оборудование для мобильных базовых станций

- Антенны микрополоски для беспроводной связи малого радиуса действия и передачи сигнала

- Приемники прямого вещания с помощью спутников и оборудование для кабельной связи

-Удаленные интеллектуальные устройства чтения счетчиков и высокочастотные схемы питания

- Системы связи LMDS и беспроводные широкополосные терминалы для передачи данных на большие расстояния
