2-слойный TP1600 PCB с высоким уровнем дифференциации толщиной 0,9 мм

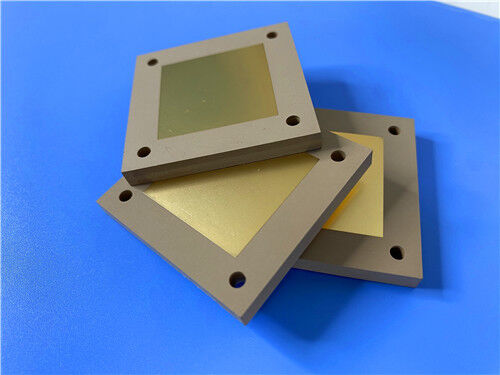

Этот жесткий двухслойныйВЧ-плата TP1600 с высоким Dkизготовлен из специального диэлектрического ламината из смолы PPO с керамическим наполнителем и имеет сверхвысокую диэлектрическую проницаемость 16,0 для миниатюризации схемы. принятиепокрытие поверхности чистым золотомИзготовленная в соответствии с промышленными стандартами IPC-Class-2, эта печатная плата толщиной 0,9 мм обеспечивает стабильно низкий коэффициент рассеяния, точный диэлектрический контроль и радиационную стойкость. Без армирования стекловолокном TP1600 устраняет эффект переплетения, обеспечивая стабильные электрические характеристики. Он идеально подходит для миниатюрных антенн, микроволновых фильтров, аэрокосмической полезной нагрузки и оборонных навигационных систем.

печатная платаСпецификацияс

Стек печатных плат-вверх Конфигурация

Формат графического изображения и стандарт соответствия

Формат графического изображения: поставляется в Gerber RS-274-X, универсальном промышленном стандарте, обеспечивающем высокоточное изготовление печатных плат и полную совместимость данных.

Принятый стандарт: IPC-Class-2, обеспечивающий стабильную и долгосрочную работу промышленных и военных высокочастотных электронных устройств.

Доступность: глобальная служба доставки предоставляется для поддержки инженерных закупок и промышленных проектов по всему миру.

Представление субстрата TP1600

TP1600 — это специализированный высокочастотный композитный диэлектрический ламинат с медным покрытием (CCL), принадлежащий кСерия материалов TP. Эта подложка изготовлена ​​из смолы из полифениленоксида (ППО) с керамическим наполнителем без армирования из стекловолокна и отлита с помощью высокоточной технологии сжатия. Соглашение об наименовании указывает на его фиксированную номинальную диэлектрическую проницаемость 16,0, которая точно настраивается путем регулирования соотношения смешивания керамического порошка и смолы PPO.

Благодаря эксклюзивному индивидуальному подходу к изготовлению, TP1600 обеспечивает превосходную диэлектрическую повторяемость и надежность промышленного уровня. Структура без стекловолокна устраняет эффект переплетения, обеспечивая равномерное распределение электрического тока по всей доске. Эта подложка с высоким Dk широко используется в военных, аэрокосмических и высокоточных микроволновых электронных системах.

Ключевые особенности

TP1600 сочетает в себе превосходные электрические, механические и экологические свойства для промышленного применения в СВЧ-диапазоне с высоким Dk:

Тип материала: ламинат, не содержащий стекловолокна, с керамическим наполнителем и смолой PPO, плакированный медью.

Диэлектрическая проницаемость: 16,0 ± 0,32, что обеспечивает максимальную миниатюризацию схемы для компактных антенн.

Коэффициент рассеивания: 0,0012, поддерживает сверхнизкие потери сигнала до 10 ГГц.

Температурный коэффициент Dk (TcDk): -43 ppm/°C для стабильных диэлектрических характеристик при колебаниях температуры.

КТР по оси Z: 45 ppm/°C, что эффективно снижает деформацию теплового расширения.

Гладкая поверхность подложки без эффекта переплетения стекловолокна.

Устойчивость к радиации и низкое выделение газа для суровых условий аэрокосмической отрасли.

Ключевые преимущества

TP1600 предоставляет незаменимые технические преимущества разработчикам СВЧ-схем с высоким Dk:

Сверхвысокое значение Dk поддерживает миниатюрную антенну и конструкцию резонансной структуры для экономии места на плате.

Чрезвычайно низкий Df обеспечивает минимальное затухание сигнала для высокочастотных согласующих сетей.

Конструкция без стекловолокна позволяет избежать искажений сигнала, вызванных эффектом переплетения

Отличная радиационная стойкость адаптируется к условиям работы в аэрокосмической, спутниковой и военной сферах.

Более простая обработка по сравнению с чистыми керамическими подложками, более высокая производительность и более низкие затраты.

Надежная адгезия меди предотвращает расслоение во время прецизионной обработки.

Типичные применения

Эта двухслойная радиочастотная плата TP1600 широко применяется в прецизионном микроволновом и оборонном электронном оборудовании:

-Миниатюрные антенны и модули высокочастотных датчиков

-РЧ/СВЧ-фильтры, ответвители и резонансные резонаторы

-Аэрокосмические, оборонные и спутниковые системы полезной нагрузки

-Навигационные блоки Beidou и электронные блоки ракетных взрывателей
