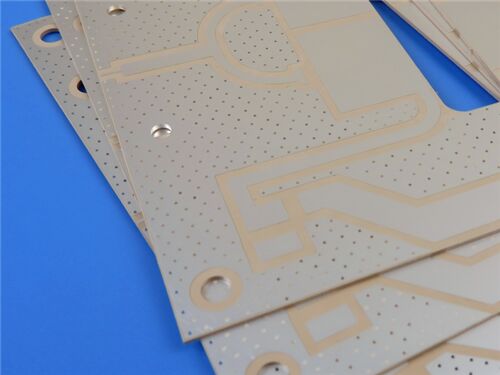

Плата RT duroid 6002, 2-слойная, толщиной 0,8 мм с иммерсионным серебром

Эта печатная плата представляет собой двухслойную жесткую печатную плату, изготовленную из Rogers RT/duroid 6002, керамического политетрафторэтиленового (ПТФЭ) микроволнового ламината, отличающегося низкой диэлектрической проницаемостью и минимальными потерями. Она имеет готовую толщину 0,8 мм, медное покрытие толщиной 1 унция (1,4 мил) на внешних слоях и покрытие Immersion Silver, что в совокупности обеспечивает стабильную и надежную работу для сложных микроволновых и высокочастотных электронных систем.

Детали печатной платы

Структура печатной платы

Это 2-слойная жесткая печатная плата со следующей структурой (сверху вниз):

Чертежи и стандарт качества

Формат чертежей, предоставленный для этой печатной платы, — Gerber RS-274-X, общепринятый отраслевой стандарт для производства печатных плат. Кроме того, печатная плата соответствует стандарту IPC-Class-2, который устанавливает строгие рекомендации по производительности и надежности, гарантируя, что продукт соответствует эксплуатационным требованиям коммерческих и промышленных применений.

Доступность

Эта высокопроизводительная печатная плата может быть отправлена в любую страну мира. Она подходит как для прототипирования, так и для крупносерийных заказов, обеспечивая глобальную доступность для всех клиентов.

Введение в RT/duroid 6002

Ламинаты Rogers RT/duroid 6002 представляют собой керамические ПТФЭ-микроволновые материалы с низкой диэлектрической проницаемостью для использования в сложных микроволновых конструкциях. Это также материалы с низкими потерями, обеспечивающие превосходные высокочастотные характеристики. Обладая превосходными механическими и электрическими свойствами, эти материалы надежны для использования в многослойных конструкциях плат.

Преимущества RT/duroid 6002

• Низкие потери для превосходных высокочастотных характеристик
• Точный контроль толщины
• Коэффициент расширения в плоскости, соответствующий меди; идеально подходит для применений, чувствительных к изменению температуры
• Низкое газовыделение; идеально подходит для космических применений
• Отличная стабильность размеров
• Превосходные механические и электрические свойства; надежные многослойные конструкции плат

Типичные применения

• Фазированные антенные решетки
• Наземные и бортовые радиолокационные системы
• Антенны глобальной системы позиционирования
• Силовые задние панели
• Системы предотвращения столкновений в коммерческой авиации
• Формирователи луча

RT/duroid 6002 – высокочастотные ламинаты

Микроволновый материал RT/duroid 6002 был первым низкопотерьным ламинатом с низкой диэлектрической проницаемостью, предлагающим превосходные электрические и механические свойства, необходимые для проектирования сложных микроволновых конструкций, которые являются одновременно механически надежными и электрически стабильными.

Материал отличается чрезвычайно низким температурным коэффициентом диэлектрической проницаемости в диапазоне от -55°C до +150°C (-67°F до 302°F), обеспечивая разработчикам фильтров, генераторов и линий задержки электрическую стабильность, необходимую в современных требовательных приложениях.

Низкий коэффициент теплового расширения по оси Z (CTE) обеспечивает превосходную надежность металлизированных переходных отверстий. Материалы RT/duroid 6002 успешно прошли температурные циклы от -55°C до 125°C (-67°F до 257°F) более чем 5000 циклов без единого отказа переходного отверстия.

Отличная стабильность размеров (0,2–0,5 мил/дюйм) достигается за счет соответствия коэффициентов расширения по осям X и Y коэффициенту меди. Это часто устраняет необходимость двойного травления для достижения точных позиционных допусков.

Низкий модуль упругости при растяжении по осям X и Y значительно снижает нагрузку на паяные соединения и позволяет ограничивать расширение ламината минимальным количеством металла с низким CTE (6 ppm/°C), что еще больше повышает надежность поверхностного монтажа.

Доступны диэлектрические толщины от 0,005 дюйма до 0,125 дюйма (0,13–3,18 мм) с вариантами покрытия, включая гальваническую медную фольгу от 0,5 унции/фут² до 2 унций/фут², гальваническую медную фольгу с обратной обработкой от 0,5 унции/фут² до 1 унции/фут² или прокатанную медную фольгу от 0,5 унции/фут² до 2 унций/фут². Ламинат RT/duroid 6002 также доступен с покрытием из алюминия, латуни или медных пластин, а также из резистивных фольг.

Применения, особенно хорошо подходящие для уникальных свойств RT/duroid 6002, включают плоские и неплоские структуры, такие как антенны, сложные многослойные схемы с межслойными соединениями и микроволновые схемы для аэрокосмических разработок, работающих в суровых условиях. Ламинаты RT/duroid 6002 имеют сертификат UL по классификации 94V-0 (испытание на вертикальное воспламенение).
