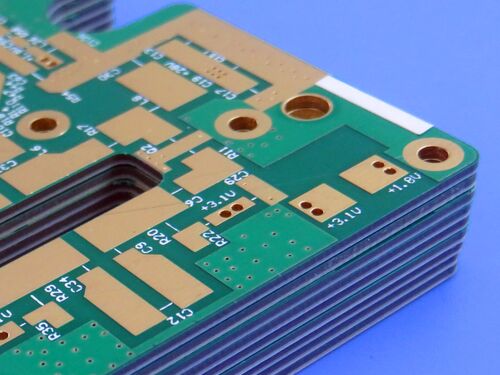

4-слойная гибридная печатная плата на материалах RT duroid 5880 и FR4 с покрытием ENIG

Этот печатный лист использует высокочастотные ламинаты RT duroid 5880, интегрированные с высоким Tg 170 °C FR-4 в качестве материала, обеспечивающего превосходную целостность высокочастотного сигнала.Он оснащен поверхностной отделкой Immersion Gold (ENIG) и имеет двустороннюю конфигурацию без паяльной маски и шелковой пленкиПодкрепленный точным измерением и строгими протоколами обеспечения качества,Этот ПКБ специально разработан для удовлетворения строгих требований к производительности электронных приложений высокой надежности..

Подробная информация о ПКБ

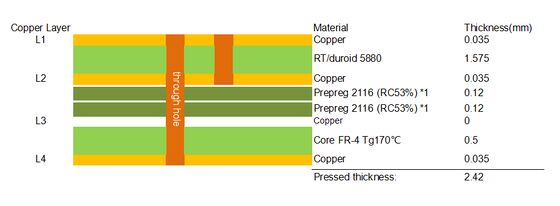

ПХБ-накопление

Тип рисунка

Для обеспечения точности и эффективности производства печатных плат, изображения, поставляемые для этой печатной плат, находятся в формате Gerber RS-274-X, который является стандартным форматом файлов для производства печатных плат.

Стандарт качества

Этот ПКБ производится и проверяется в строгом соответствии со стандартом IPC-Class-2, широко принятым отраслевым стандартом для печатных плат.IPC-класс-2 определяет требования к общим электронным продуктам, обеспечивая надежную производительность в типичных приложениях.

Доступность

Этот ПХБ предлагается по всему миру, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

RT/duroid 5880 Материал

RT/duroid 5880 представляет собой высокопроизводительный композитный диэлектрический материал на основе политетрафторуэтилена (PTFE), разработанный Rogers Corporation, специально разработанный для высокочастотных,электронные приложения с низкими потерямиОн имеет тканевую стеклянную арматуру, сочетающую в себе превосходные электрические свойства ПТФЕ с повышенной механической прочностью.изготовление высокочастотных ПКБ высокой точности,.

RT/duroid 5880 ламинат обеспечивает строгий контроль над диэлектрической постоянной (Dk) и поддерживает сверхнизкие потери, доступные по разумной цене по сравнению с обычными микроволновыми ламинатами.В отличие от материалов на основе ПТФЕ, RT/duroid 5880 не требует специальной обработки отверстий или процедур обработки, упрощая производственные процессы.делая их подходящими для активных устройств и высокомощных радиочастотных конструкций.

Тепловой коэффициент расширения (CTE) RT/duroid 5880 материала обеспечивает несколько ключевых преимуществ для конструкторов цепей.обеспечение отличной стабильности измерений ‒ критическое свойство для многослойных конструкций из доскиОптимизированный Z-оси CTE RT / Duroid 5880 ламината обеспечивает надежное покрытие через отверстие качество, даже в тяжелых тепловых ударов приложений.не имеет выраженной температуры стеклянного перехода (Tg), сохраняя стабильные характеристики расширения на всем диапазоне температур обработки цепи.

Характеристики RT/duroid 5880 Материал

Типичные применения

- Системы микроволновой и миллиметровой связи (до 60 ГГц)

- Радарное и спутниковое оборудование связи

Усилители и фильтры радиочастотного питания

-Аэрокосмические и оборонные электронные системы

- Испытательные и измерительные приборы для высокочастотных применений

Базовые станции и терминальные устройства 5G-миллиметровой волны

Резюме

С очень низкой потерей сигнала, отличной стабильностью измерений и надежными структурными характеристиками, этот трехслойный медный ПКБ является идеальным решением для инженеров,производители электронных продуктов и интеграторы систем радиочастотных передач, стремящиеся к высокой надежности и стабильной передаче высокочастотного сигнала;Он эффективно отвечает требованиям высокой производительности высокочастотных приложений, включая микроволновую связь, радиолокационные системы, аэрокосмическое электронное оборудование и устройства 5G с миллиметровыми волнами..

Что такое гибридный ПХБ?

А.Гибридные ПХБ(Hybrid Printed Circuit Board) относится к специализированному ПКБ, который интегрирует в свою структуру два или более различных типа диэлектрических материалов, а не использует один единый материал.Основной целью проектирования гибридных ПХБ является балансирование производительности, стоимости и функциональных требований, используя уникальные преимущества каждого материала для оптимизации общей производительности платы.

В практическом применении гибридные печатные платы часто сочетают высокопроизводительные, дорогостоящие диэлектрические материалы (такие как RT/duroid 5880) с экономически эффективными,материалы с прочной структурой (например, FR-4 с высоким Tg 170°C)Например, ПКБ, указанный в данном документе, использует гибридную структуру RT/duroid 5880 (для высокочастотных,передача сигнала с низкими потерями) и высокий Tg 170°C FR-4 (для структурной поддержки и контроля затрат), который является типичным примером гибридного ПХБ.

Основные характеристики и преимущества гибридных ПХБ:

Оптимизация производительности: выбор материалов на основе различных функциональных областей (например, высокочастотные сигнальные слои используют материалы с низким содержанием Dk/Df, а структурные слои используют материалы с высокой прочностью).

-Эффективность: сокращение общих затрат путем использования высокопроизводительных материалов только в критических областях, а не на всей доске.

-Функциональная универсальность: удовлетворяет различным требованиям, таким как высокочастотная передача, механическая надежность и тепловое управление в одном PCB.

- Приспособляемость к применению: широко используется в сложных электронных системах, таких как аэрокосмическое, коммуникационное и медицинское оборудование, где одновременно необходимо выполнять несколько требований к производительности.
