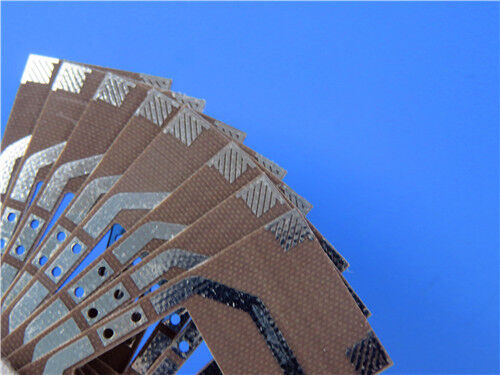

Эта 2-слойная жесткая печатная плата, специально разработанная для радиочастотных (РЧ) и микроволновых применений, включает TLX-0— композитный материал на основе стекловолокна из политетрафторэтилена (ПТФЭ)— и имеет покрытие методом горячего воздушного лужения (HASL). Она обеспечивает превосходную механическую стабильность, стабильные диэлектрические характеристики и надежную работу в экстремальных условиях, что делает ее хорошо подходящей для микроволновых конструкций с малым количеством слоев, используемых в радиолокационных системах, мобильной связи и РЧ-компонентах.
Спецификации печатной платы
| Параметры конструкции печатной платы и обработки поверхности |
Спецификации |
| Конфигурация слоев |
2-слойная жесткая печатная плата без глухих переходных отверстий |
| Размеры платы |
89 мм × 46 мм на единицу (всего 10 единиц)±0,15 мм |
| Готовая толщина |
0,6 мм |
| Медное покрытие |
1 унция (эквивалент 1,4 мил или 35 μм) для внешнего слоя |
| Покрытие переходных отверстий |
Толщина покрытия переходных отверстий 20 μм |
| Точность допусков |
Минимальная ширина проводника/зазор: 4/5 мил; Минимальный размер просверленного отверстия: 0,2 мм |
| Обработка поверхности |
HASL (горячее воздушное лужение) |
| Шелкография |
Шелкография на верхнем или нижнем слое не применяется |
| Паяльная маска |
Паяльная маска на верхнем или нижнем слое не применяется |
| Контроль качества |
100% электрическое тестирование перед отправкой |
Стек печатной платы
| Слой стека (сверху вниз) |
Материал и толщина |
| Медный_слой_1 |
35 μм медная фольга |
| Основной субстрат |
Основной субстрат TLX-0 толщиной 0,508 мм (20 мил) |
| Медный_слой_2 |
35 μм медная фольга |
Соответствие стандартам качества и доступность
С точки зрения производственного соответствия и глобальной доступности, печатная плата использует формат Gerber RS-274-X для производственной графики—стандартный отраслевой протокол для передачи данных производства печатных плат. Она строго соответствует стандарту IPC-Class 2, всемирно признанному эталону, который устанавливает строгие требования к качеству, надежности и производительности печатных плат. Кроме того, эта печатная плата доступна для глобальных поставок, поддерживая как мелкосерийное прототипирование, так и крупносерийное производство для удовлетворения разнообразных потребностей клиентов по всему миру.
Введение в материал TLX-0
Ламинаты серии TLX представляют собой надежные композиты из стекловолокна с ПТФЭ для РЧ-применений, универсальные с диапазоном DK 2,45-2,65, различными толщинами и вариантами медного покрытия, идеально подходящие для микроволновых конструкций с малым количеством слоев. Армирование стекловолокном обеспечивает устойчивость к суровым условиям эксплуатации (вибрация, высокая температура, радиация, морская вода, широкий диапазон температур). TLX-0, ключевой вариант, имеет DK 2,45 с допуском ±0,04.
Ключевые особенности TLX-0
| Ключевые технические характеристики (TLX-0) |
Спецификации |
| Диэлектрическая проницаемость (DK) |
2,45 ± 0,04 при 10 ГГц |
| Тангенс угла диэлектрических потерь (Df) |
0,0021 при 10 ГГц |
| Влагопоглощение |
0,02% (низкое влагопоглощение для повышения надежности) |
| КЛТР (коэффициент теплового расширения) |
Ось X: 21 ppm/°C; Ось Y: 23 ppm/°C; Ось Z: 215 ppm/°C |
| Прочность на отрыв |
12 фунтов на дюйм (обеспечивает прочное сцепление меди с субстратом) |
| Класс огнестойкости |
Рейтинг UL 94 V0 (соответствует стандартам пожарной безопасности) |
Преимущества в производительности
Основные преимущества субстрата TLX-0 в производительности трансформируются в ощутимые выгоды для печатной платы, включая:
-Отличные значения PIM (пассивной интермодуляции), измеренные ниже -160 дБс—критически важно для высокопроизводительных РЧ-применений.
-Превосходные механические и термические свойства, обеспечивающие долговечность и стабильность в экстремальных условиях эксплуатации.
-Низкая и стабильная диэлектрическая проницаемость (DK) с жестким допуском, гарантирующая стабильную высокочастотную производительность.
-Стабильность размеров, которая минимизирует коробление и обеспечивает точное выравнивание компонентов при термических циклах.
-Низкое влагопоглощение (0,02%), что повышает надежность во влажных или суровых условиях окружающей среды.
-Сверхнизкий тангенс угла диэлектрических потерь (Df), снижающий потери сигнала при микроволновой передаче.
-Рейтинг огнестойкости UL 94 V0, соответствующий стандартам безопасности для промышленных и аэрокосмических применений.
-Оптимизация для микроволновых конструкций с малым количеством слоев, обеспечивающая баланс между высокой производительностью и экономической эффективностью.
Целевые области применения
Используя передовые свойства субстрата TLX-0, эта 2-слойная печатная плата является идеальным решением для РЧ и микроволновых систем, включая:
-РЧ пассивные компоненты: ответвители, делители, сумматоры и другие пассивные микроволновые устройства.
-Активные РЧ компоненты: усилители и антенны, используемые в мобильной связи и радиолокационных системах.
-Испытательное оборудование: микроволновые измерительные приборы, требующие стабильных диэлектрических характеристик.
-Специализированные применения: устройства микроволновой передачи, РЧ-компоненты космического класса и субстраты для морских/авиационных высотомеров.
Заключение
Таким образом, эта 2-слойная жесткая печатная плата является высоконадежным решением для РЧ и микроволновых применений. Ее прецизионное производство, соответствие стандарту IPC-Class 2 и преимущества субстрата TLX-0 (стабильные диэлектрические характеристики, долговечность, устойчивость к экстремальным условиям) отвечают требованиям к микроволновым конструкциям с малым количеством слоев. Доступная по всему миру для прототипирования и массового производства, она предлагает надежный и экономически эффективный вариант для профессиональных РЧ-проектов в области радиолокации, мобильной связи и аэрокосмических/морских применений.
