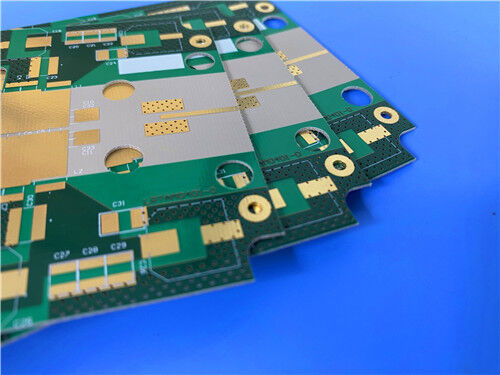

Этот печатный лист - двусторонняя жесткая доска, изготовленная с использованием TRF-45, нового поколения низкоубыточного, теплоустойчивого ламинированного материала.Характеризуется армированием из тканого стекла для повышения стабильности измерений и интегрированной керамической технологии, TRF-45 обеспечивает низкое и постоянное расширение оси Z даже при условиях сварки.и поверхностная отделка с погружением в золото, этот ПКБ обеспечивает надежную производительность для высокочастотных электронных приложений.
Подробная информация о ПКБ
| Положение |
Спецификация |
| Базовый материал |
TRF-45 |
| Количество слоев |
Двухсторонние |
| Размеры доски |
105 мм х 76 мм (на кусок), +/- 0,15 мм |
| Минимальное количество следов/пространства |
4/6 мл |
| Минимальный размер отверстия |
0.25 мм |
| Слепые проемы |
Никаких |
| Толщина готовой доски |
0.9 мм |
| Масса готового Cu (внешние слои) |
1 унция (1,4 миллилитра) |
| через толщину покрытия |
20 мкм |
| Окончание поверхности |
Золото погружения |
| Высокий шелковой экран |
Белый |
| Нижняя шелковая экрана |
Нет, нет. |
| Верхняя маска |
Зеленый |
| Нижняя сварная маска |
Нет, нет. |
| Электрическое испытание |
100% электрическое испытание, проведенное перед отправкой |
ПХБ-накопление
Это двухслойный жесткий ПКБ со следующей структурой свертывания (сверху вниз):
| Тип слоя |
Спецификация |
| Медь_слой_1 |
35 мкм |
| Ядро TRF-45 |
0.813 мм (32мм) |
| Медь_слой_2 |
35 мкм |
Статистика ПХБ
| Метрический |
Подробности |
| Компоненты |
42 |
| Общее количество подушек |
38 |
| Проходные подушки |
25 |
| Верхние SMT Pads |
13 |
| Нижняя SMT подкладка |
0 |
| Виа |
15 |
| Сети |
2 |
Изображения и стандарты качества
Gerber RS-274-X служит специфицированным форматом для этой печатной пластины, признанной мировым отраслевым эталоном для производства печатных плат.Этот стандартный формат обеспечивает бесперебойное взаимодействие с профессиональным программным обеспечением для проектирования и изготовления машин, что облегчает точное преобразование цифровых схем в физические ПКБ. Кроме того, этот ПКБ соответствует стандарту качества IPC-класс-2,который устанавливает строгие критерии производительности и надежности, тем самым подтверждая его пригодность для использования в коммерческих и промышленных сценариях эксплуатации.
Доступность
Эта высокопроизводительная печатная пластина доступна для отгрузки по всему миру, удовлетворяя как требования к прототипам, так и большим объемам заказов на производство, чтобы обеспечить глобальную доступность для всех клиентов.
Введение TRF-45
Ламинированные материалы TRF-45 представляют собой новое поколение низкоубыточных, теплоустойчивых ламинированных материалов от Taconic Advanced Dielectric Division.TRF-45 укреплен из тканого стекла для повышения стабильности измерений и в сочетании с опытом Taconic в области керамических технологийОн демонстрирует низкое и постоянное расширение оси Z в широком диапазоне температур, включая и до условий сварки.сверленные и покрытые стандартными методами для тканевых материалов из стекловолокна из ПТФЕ.
Типичные применения
- Спутниковые радиоантенны
- Антенны RFID
- Антенны GPS
TRF-45 Низкопотериевая керамическая ПТФЕ
Серия ламинатов TRF представляет собой новое поколение низкоубыточных, теплоустойчивых ламинированных материалов от Advanced Dielectric Division Taconic.
Укрепленный тканым стеклом для повышения стабильности измерений и поддержанный опытом Taconic в области керамических технологий,Ламинат TRF демонстрирует низкое и постоянное расширение оси Z в широком диапазоне температур, включая условия сварки.
Преимущества
- ПТФЕ с низкой потерью, наполненное керамикой
- Высокая теплопроводность
- Стабильная диэлектрическая постоянная (Dk) при температуре
- Стабильная диэлектрическая постоянная (Dk) по частоте
- Очень низкий коэффициент теплового расширения по оси Z (CTE)
| TRF-45 Типичные значения |
| Недвижимость |
Метод испытания |
Единица |
Стоимость |
| Материал |
/ |
/ |
RF-45 |
| Диэлектрическая постоянная @ 10 ГГц |
IPC-TM-650 2.5.5.5.1 ((m) |
/ |
4.5 |
| Фактор рассеивания @ 10 ГГц |
IPC-TM-650 2.5.5.5.1 ((m) |
/ |
0.0035 |
| Поглощение влаги |
IPC-TM-650 2.6.2.1 |
% |
≤0.06 |
| Прочность на изгибе (в длину) |
IPC-TM-650.2.4.4 |
В фунтах / дюйм (Н/мм)2) |
17000 (177) |
| Прочность на изгибе (поперечная) |
IPC-TM-650 2.4.4 |
В фунтах / дюйм (Н/мм)2) |
15000 (103) |
| Прочность очистки |
IPC-TM-650 2.4.8 (тепловой стресс) |
В фунтах / дюйм (Н/мм) |
> 8(>1.4) |
| Теплопроводность |
ASTM F 433 |
W/m/K |
0.43 |
| Сопротивляемость объема |
IPC-TM-650 2.5.17.1 |
Мом/см |
8.0 х 107 |
| Сопротивляемость поверхности |
IPC-TM-650.2.5.17.1 |
Мом. |
3.0 х 107 |
| CTE (x) |
ASTM D 3386 |
ppm/°C |
9 |
| CTE (y) |
ASTM D 3386 |
ppm/°C |
9 |
| CTE (z) |
ASTM D 3386 |
ppm/°C |
40 |
| Типичные толщины |
| Дюйма |
мм |
| 0.0080 |
0.20 |
| 0.0160 |
0.41 |
| 0.0240 |
0.61 |
| 0.0320 |
0.81 |
| 0.0400 |
1.02 |
| 0.0640 |
1.63* |
| 0.1200 |
3.05* |
