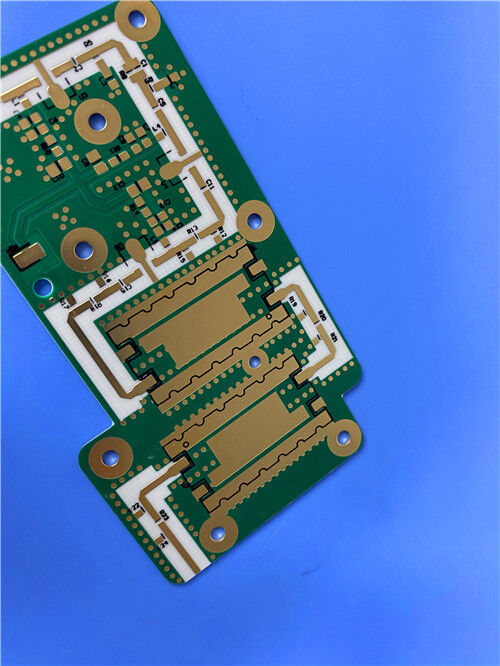

4-слойная печатная плата WL-CT330 с иммерсионным золотом для высокочастотных цепей

Это 4-слойный жесткий ПКБ, изготовленный с высокопроизводительной композитной материальной системой, WL-CT330 и High Tg FR-4 (S1000-2M).Он объединяет сверхнизкие потери WL-CT330 и высокочастотную стабильность с механической прочностью FR-4 с высоким Tg, в соответствии с промышленными стандартами, с толщиной 2,7 мм, весом 1 унции меди для всех слоев, и покрытием поверхности Immersion Gold,обеспечение надежной производительности для высокопроизводительных радиочастотных и электронных приложений.

Подробная информация о ПКБ

ПКБ-стакан-вверх

Это четырехслойный жесткий ПКБ со следующей структурой свертывания (сверху вниз):

Художественные произведения иКачествоСтандартный

Gerber RS-274-X - это формат изображений для этой печатной платы, который всемирно признается промышленным стандартом для изготовления печатных платок.Этот формат обеспечивает совместимость с большинством профессионального оборудования и программного обеспечения для проектирования, что позволяет точно преобразовывать данные проектирования цепей в физические печатные платы. Кроме того, печатные платы отвечают требованиям стандарта IPC-класса-2,которая устанавливает строгие руководящие принципы производительности и надежности электронных компонентов, обеспечивая пригодность продукта для коммерческих и промышленных нужд.

Доступность

Этот высокопроизводительный печатный лист доступен для отправки в любую страну мира.и продукт будет доставлен непосредственно в их местоположение по всему миру.

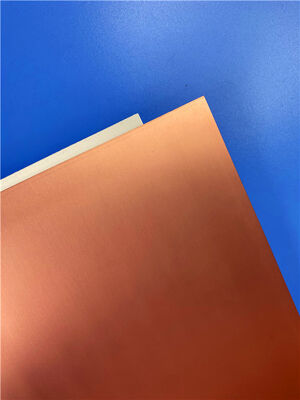

Введение WL-CT330

WL-CT330 представляет собой термоустойчивый высокочастотный ламинат, состоящий из углеводородной смолы, композитной керамики и арматуры из стекловолокна.и высокий Tg (> 280°C) для тепловой надежности; такие процессы, как FR4 (проще, чем PTFE), поддерживают сборку без свинца (260°C) и являются экономически эффективной альтернативой традиционным высокочастотным материалам для высокоскоростных RF-конструкций.

Типичные применения

• Базовые станции 5G/6G и антенны фазового массива
• Автомобильные радары (ADAS, V2X)
• Спутниковая связь и навигация
• Радар аэрокосмической/обороны (раннее предупреждение, воздушное)
• Усилители и приемопередатчики радиочастотного питания
• Высокоскоростные задние самолеты и серверное/сетевое оборудование

Органические полимерные керамические стекловолокнистые ткани из ламинированной меди серии WL-CT и серии WL-CT330

Серия WL-CT из органического полимерного керамического стекловолокна с ламинированной медью серия WL-CT представляет собой высокочастотный материал, основанный на термоустойчивой смолевой системе. Диэлектрический слой состоит из углеводородной смолы,керамика, и стекловолокна ткани, предлагающие низкие потери производительности при удовлетворении требований высокочастотного проектирования.что облегчает его обработку по сравнению с материалами из ПТФЕ и обеспечивает лучшую стабильность и консистенцию цепиОна может служить заменой аналогичным иностранным продуктам.

Углеводородная смола и композитная керамика отличаются низкой потерью, высокой температурной устойчивостью и температурной стабильностью.Эти характеристики позволяют серийным материалам поддерживать стабильную диэлектрическую постоянную и потерю производительности при изменении температуры, с низким коэффициентом теплового расширения и высоким значением TG, превышающим 280 °C.

Диэлектрическая постоянная, доступная для этой серии, включает в себя 3.00, 3.30, 3.38, 3.48, 4.10, и 6.15.

Эта серия доступна с ED медной фольгой или с обратной обработкой RTF медной фольгой.и снизить потерю вставкиМедная фольга RTF наносится с помощью клейкой поддержки, которая увеличивает толщину материала на 0,018 мм (0,7 миллиметра), обеспечивая хорошую сцепление.

Эта серия может сочетаться с алюминиевыми субстратами для формирования высокочастотных материалов на основе алюминия.

Круговые платы могут быть обработаны с использованием стандартных технологий обработки FR4. Отличные механические и физические свойства платы позволяют многократные циклы ламинирования,делая их подходящими для многослойнойКроме того, они демонстрируют выдающуюся обрабатываемость при изготовлении плоских отверстий и тонколинейных схем.

Характеристики продукта

• Низкая толерантность диэлектрической константы и низкие потери
• Система термоустойчивой смолы из углеводородного керамического материала, обеспечивающая лучшую обработку ПКБ и теплостойкость
• Отличные диэлектрические характеристики постоянной температуры с минимальными колебаниями температуры
• Коэффициент теплового расширения в направлении X/Y соответствует коэффициенту медного фольги; низкое тепловое расширение оси Z обеспечивает размерную тепловую стабильность и надежность проходки
• Высокое значение ТГ более 280°C, сохраняющее стабильность измерений и качество пробиваемой меди при высоких температурах
• Высокая теплопроводность, превосходящая аналогичные термопластические материалы, подходящие для применения с высокой мощностью
• Коммерциализированный продукт с большим объемом, экономически эффективный продукт
• Отличная радиационная стойкость; сохраняет стабильные диэлектрические и физические свойства после воздействия высоких доз облучения
• Низкая производительность выброса газов; отвечает требованиям выброса газов в вакууме аэрокосмической промышленности, испытанным по стандартным методам летучести материалов в вакуумных условиях
