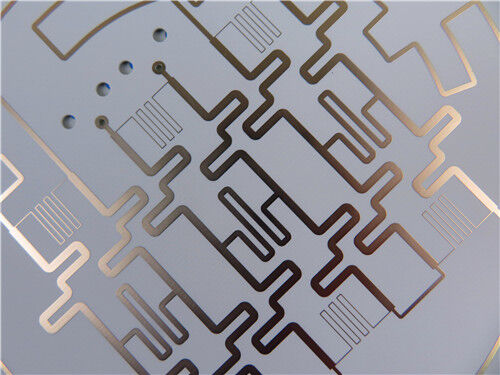

Эта 2-слойная жесткая печатная плата использует Rogers Kappa 438 в качестве подложки и покрытие ENIG (бесникелевое никелирование и иммерсионное золото). С внешним медным покрытием 1 унция (1,4 мил), готовой толщиной 0,85 мм и металлизацией отверстий 20 мкм, она обеспечивает стабильную электрическую производительность и высокие стандарты точности производства. Благодаря превосходным высокочастотным свойствам Kappa 438, она хорошо подходит для приложений WiFi/LAA операторского класса, малой соты/DAS, связи V2X и IoT для умного дома/беспроводных счетчиков.
Детали конструкции печатной платы
| Спецификации |
Детали |
| Базовый материал |
Rogers Kappa 438 |
| Количество слоев |
2 слоя |
| Размеры платы |
45,5 мм x 32 мм на единицу, допуск ±0,15 мм |
| Минимальная ширина проводника/зазор |
5/6 мил |
| Минимальный размер отверстия |
0,2 мм |
| Скрытые/глухие переходные отверстия |
Нет скрытых переходных отверстий |
| Готовая толщина платы |
0,85 мм |
| Готовый вес меди |
1 унция (1,4 мил) для внешних слоев |
| Толщина металлизации переходных отверстий |
20 мкм |
| Поверхностное покрытие |
Бесникелевое никелирование и иммерсионное золото (ENIG) |
| Шелкография сверху |
Нет |
| Шелкография снизу |
Нет |
| Паяльная маска сверху |
Нет |
| Паяльная маска снизу |
Нет |
| Контроль качества |
100% электрическое тестирование проводится перед отгрузкой |
Структура печатной платы
| Слой структуры |
Спецификация |
| Медный слой_1 |
35 мкм |
| Rogers Kappa 438 |
0,762 мм (30 мил) |
| Медный слой_2 |
35 мкм |
Тип трассировки
Трассировка, предоставленная для изготовления печатной платы, соответствует формату Gerber RS-274-X, который является общепризнанным отраслевым протоколом для передачи данных о производстве печатных плат.
Качество Стандарт
Эта печатная плата соответствует стандарту IPC-Class-2, широко признанному отраслевому ориентиру для печатных плат. Стандарт IPC-Class-2 устанавливает строгие требования к качеству, производительности и надежности печатных плат, что делает ее пригодной для большинства коммерческих и промышленных применений, требующих стабильной работы и умеренной надежности.
Доступность
Эта печатная плата доступна для глобальных поставок. Мы предлагаем надежные логистические решения и решения по доставке для обеспечения своевременной доставки продукции клиентам в различных странах и регионах, с возможностью удовлетворения требований как мелкосерийных, так и крупносерийных заказов.
Введение в базовый материал Kappa 438
Ламинаты Rogers Kappa 438 изготавливаются с использованием углеводородно-керамической системы с армированием стекловолокном, которая обеспечивает превосходные высокочастотные характеристики и позволяет изготавливать недорогие печатные платы. Являясь материалом с низкими потерями, он может обрабатываться с использованием стандартных производственных процессов на основе эпоксидной смолы/стекла (FR-4). Ламинаты Kappa 438 также имеют рейтинг огнестойкости UL 94 V-0 и совместимы с бессвинцовыми процессами пайки. Стандартные варианты толщины включают 10, 20, 30, 40 и 60 мил. Кроме того, ламинаты Kappa 438 имеют диэлектрические постоянные (Dk), соответствующие стандартным нормам отрасли FR-4, что упрощает преобразование существующих конструкций FR-4, требующих улучшения электрических характеристик.
Ключевые особенности Kappa 438
| Ключевые особенности |
Спецификации |
| Материал |
Углеводородный термореактивный материал с армированием стекловолокном |
| Диэлектрическая проницаемость (Dk) |
4,38 (соответствует стандартным нормам отрасли FR-4) |
| Допуск Dk и толщины |
Более строгий, чем у FR-4 |
| Коэффициент теплового расширения по оси Z |
42 ppm/°C |
| Температура стеклования (Tg) |
> 280°C (TMA) |
| Температурный коэффициент Dk |
-21 ppm/°C (диапазон температур: от -50°C до 150°C) |
| Рейтинг огнестойкости |
UL 94-V0 |
Основные преимущества
-Упрощает процессы производства и сборки печатных плат, в соответствии со стандартами FR-4
-Настроенный дизайн Dk обеспечивает беспрепятственное преобразование существующих конструкций FR-4, требующих улучшенных электрических характеристик
-Гарантирует стабильную производительность цепи в различных сценариях применения
-Повышает гибкость проектирования и надежность металлизированных отверстий
-Совместим с автоматизированными процессами сборки
Типичные области применения
-WiFi операторского класса/Licensed Assisted Access (LAA)
-Малые соты и распределенные антенные системы (DAS)
-Связь "автомобиль-автомобиль"/"автомобиль-инфраструктура" (V2X)
-Сегменты Интернета вещей (IoT): умный дом и беспроводные счетчики
Заключение
Эта 2-слойная печатная плата на основе Kappa 438 хорошо подходит для профессионалов, научно-исследовательских учреждений и технологических предприятий, занимающихся разработкой и производством систем WiFi/LAA операторского класса, малой соты, DAS, связи V2X, а также систем умного дома и беспроводных счетчиков IoT. Используя высокопроизводительную подложку Rogers Kappa 438, характеризующуюся совместимостью с FR-4, низкими потерями и превосходными высокочастотными свойствами, эта печатная плата служит надежным и экономически эффективным решением для требовательных беспроводных приложений, требующих стабильной электрической производительности, гибкости проектирования и оптимизированного производства.
