Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество:: | РО4350Б | Толщина: | 1.6mm |
|---|---|---|---|
| Медный вес:: | 1oz | Поверхностный финиш:: | Золото погружения |
| Отсчет слоя:: | 2 слоя | Размер PCB:: | 135 x 135mm |

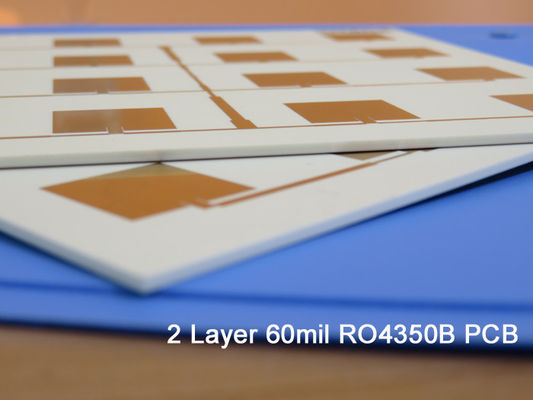

Высокочастотная печатная плата Rogers 60mil 1,524 мм RO4350B Двухсторонняя радиочастотная печатная плата Патч-антенна PCB
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Углеводородные керамические ламинаты Rogers RO4350B предназначены для обеспечения превосходных высокочастотных характеристик и низкой стоимости изготовления схем.Выбор ламинатов, обычно доступных для разработчиков, значительно сокращается, когда рабочие частоты увеличиваются до 500 МГц и выше.
Материал RO4350B обладает качествами, необходимыми разработчикам радиочастотных микроволновых цепей, согласующих сетей и линий передачи с регулируемым импедансом.Поскольку стандартные материалы печатных плат не могут использоваться во многих приложениях из-за более высоких рабочих частот, низкие диэлектрические потери позволяют использовать в этих приложениях материал RO4350B.
Диэлектрическая проницаемость постоянна в широком диапазоне частот и имеет один из самых низких температурных коэффициентов среди всех материалов печатных плат.
Коэффициент теплового расширения (КТР) материала RO4350B дает разработчикам печатных плат ряд существенных преимуществ.Благодаря коэффициенту расширения, идентичному коэффициенту расширения меди, RO4350B демонстрирует высокую размерную стабильность, качество, необходимое для изготовления многослойных плат со смешанными диэлектриками.
Низкий КТР по оси Z RO4350B обеспечивает надежное качество металлизированного сквозного отверстия даже в условиях сильного теплового удара.Материал RO4350B имеет Tg >280°C, поэтому его характеристики расширения остаются стабильными во всем диапазоне температур обработки печатных плат.
РО4350Б печатная платаТехнические характеристики
| РАЗМЕР ПХД | 135 х 135 мм = 1 шт. |
| ТИП ПЛАТЫ | Высокочастотная печатная плата, радиочастотная печатная плата |
| Количество слоев | Двухсторонняя печатная плата |
| Компоненты для поверхностного монтажа | ДА |
| Компоненты сквозного отверстия | ДА |
| НАКЛАДКА СЛОЯ | медь ------- 35 мкм (1 унция) + ПЛАСТИНА |
| RO4350B 60 мил | |
| медь ------- 35 мкм (1 унция) + ПЛАСТИНА | |
| ТЕХНОЛОГИИ | |
| Минимум трассировки и пространства: | 11мил/12мил |
| Минимальные / максимальные отверстия: | 0,3/2,2 мм |
| Количество различных отверстий: | 5 |
| Количество отверстий: | 184 |
| Количество фрезерованных пазов: | 0 |
| Количество внутренних вырезов: | 0 |
| Контроль импеданса | НЕТ |
| МАТЕРИАЛ ПЛАТЫ | |
| Стеклянная эпоксидная смола: | РО4350Б 60мил, тг 288℃ |
| Окончательная внешняя фольга: | 1,5 унции |
| Окончательная внутренняя фольга: | 0 унций |
| Окончательная высота печатной платы: | 1,6 мм ±0,16 |
| ПОКРЫТИЕ И ПОКРЫТИЕ | |
| Чистота поверхности | Химический никель поверх иммерсионного золота (ENIG) (2 микродюйма на 100 микродюймов никеля) |
| Паяльная маска применяется к: | НЕТ |
| Цвет паяльной маски: | НЕТ |
| Тип паяльной маски: | Н/Д |
| КОНТУР/РЕЗКА | Маршрутизация |
| МАРКИРОВКА | |
| Сторона легенды компонента | НЕТ |
| Цвет легенды компонента | НЕТ |
| Название производителя или логотип: | Н/Д |
| С ПОМОЩЬЮ | Сквозное отверстие с покрытием (PTH) |
| ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | Сертификат UL 94-V0 МИН. |
| ДОПУСК РАЗМЕРА | |
| Габаритный размер: | 0,0059 дюйма (0,15 мм) |
| Покрытие платы: | 0,0030 дюйма (0,076 мм) |
| Допуск сверла: | 0,002 дюйма (0,05 мм) |
| ТЕСТ | 100% электрические испытания перед отправкой |
| ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
Типичные приложения включалиавтомобильные радары и датчики, антенны базовых станций сотовой связи, спутники прямого вещания, малошумящий блок, усилители мощности, RFID.
Техническая спецификацияРоджерс 4350B (РО4350Б)
| Типичное значение RO4350B | |||||
| Свойство | РО4350Б | Направление | Единицы | Состояние | Метод испытания |
| Диэлектрическая постоянная, εПроцесс | 3,48±0,05 | Z | 10 ГГц/23℃ | IPC-TM-650 2.5.5.5 Зажатая полосковая линия | |
| Диэлектрическая проницаемость, ε Расчет | 3,66 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Коэффициент рассеяния, δ | 0,0037 0,0031 |
Z | 10 ГГц/23℃ 2,5 ГГц/23℃ |
МПК-ТМ-650 2.5.5.5 | |
| Термический коэффициент ε | +50 | Z | частей на миллион/℃ | -50℃до 150℃ | МПК-ТМ-650 2.5.5.5 |
| Объемное сопротивление | 1,2 х 1010 | МОм.см | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
| Удельное поверхностное сопротивление | 5,7х109 | МОм | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
| Электрическая прочность | 31,2(780) | Z | Кв/мм (в/мил) | 0,51 мм (0,020 дюйма) | МПК-ТМ-650 2.5.6.2 |
| Модуль растяжения | 16 767 (2 432) 14 153 (2 053) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
| Предел прочности | 203(29,5) 130(18,9) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
| Предел прочности при изгибе | 255 (37) |
МПа (кфунт/кв. дюйм) |
МПК-ТМ-650 2.4.4 | ||
| Размерная стабильность | <0,5 | Х, У | М-м-м (мил/дюйм) |
после травления+E2/150℃ | МПК-ТМ-650 2.4.39А |
| Коэффициент температурного расширения | 10 12 32 |
Икс Д Z |
частей на миллион/℃ | -55℃до 288℃ | МПК-ТМ-650 2.4.41 |
| тг | >280 | ℃ТМА | А | МПК-ТМ-650 2.4.24.3 | |
| тд | 390 | ℃ТГА | АСТМ Д 3850 | ||
| Теплопроводность | 0,69 | Вт/м/оК | 80℃ | АСТМ С518 | |
| Поглощение влаги | 0,06 | % | погружение на 48 часов 0,060 дюйма температура образца 50℃ |
АСТМ Д 570 | |
| Плотность | 1,86 | г/см3 | 23℃ | АСТМ Д 792 | |
| Медная корка | 0,88 (5,0) |
Н/мм (пли) |
после припоя всплывает 1 унция. EDC фольга |
МПК-ТМ-650 2.4.8 | |
| Воспламеняемость | (3)В-0 | УЛ 94 | |||
| Совместимость с бессвинцовым процессом | Да | ||||
