Двухсторонняя радиочастотная печатная плата Rogers PCB 60mil 1,524 мм RO4003C для WLAN

Двухсторонняя радиочастотная печатная плата Rogers PCB 60mil 1,524 мм RO4003C для WLAN

МОК: 1PCS
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-005.V1.0
Основное вещество:
Rogers 4300C
Размер PCB:
84 x 78mm=1PCS
Медный вес:
1oz
Поверхностный финиш:
Electroless никель над золотом погружения
Отсчет слоя:
2 слоя
PCBThickness:
1.6mm
Выделить:

керамическая доска PCB 60mil

,

доска PCB 1.524mm керамическая

Описание продукта



Роджерс 4003 60 мил 1,524 ммПечатная платаRO4003C Высокочастотная печатная плата Двухсторонняя RF PCB для WLAN

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Углеводородные керамические ламинаты, изготовленные из RO4003C, предназначены для обеспечения превосходных высокочастотных характеристик и недорогой конструкции схемы.Когда рабочие частоты достигают 500 МГц и выше, у дизайнеров остается гораздо меньше вариантов ламината для выбора.Разработчики радиочастотных микроволновых цепей, согласующих сетей и линий передачи с регулируемым импедансом могут положиться на характеристики материала RO4003C.Более высокие рабочие частоты не позволяют использовать стандартные материалы для печатных плат во многих приложениях, а низкие диэлектрические потери позволяют использовать в этих приложениях материал RO4003C.



Температурный коэффициент диэлектрической проницаемости является одним из самых низких среди всех материалов печатных плат, а диэлектрическая проницаемость стабильна в широком диапазоне частот.Коэффициент теплового расширения (КТР) материала RO4003C обеспечивает несколько ключевых преимуществ для разработчиков печатных плат.Коэффициент расширения RO4003C подобен коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность, свойство, необходимое для конструкций многослойных плат со смешанными диэлектриками.Низкий КТР по оси Z RO4003C обеспечивает надежное качество металлизированного сквозного отверстия даже в условиях сильного теплового удара.Материал RO4003C имеет Tg >280°C, поэтому его характеристики расширения остаются стабильными во всем диапазоне температур обработки печатных плат.



печатная платаТехнические характеристики

РАЗМЕР ПХД 84 х 78 мм = 1 шт.
ТИП ПЛАТЫ ВЧ печатная плата, микроволновая печатная плата
Количество слоев Двухсторонняя печатная плата
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия ДА
НАКЛАДКА СЛОЯ медь ------- 35 мкм (1 унция) + ПЛАСТИНА
RO4003C 60 мил
медь ------- 35 мкм (1 унция) + ПЛАСТИНА
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 10мил/12мил
Минимальные / максимальные отверстия: 0,3/2,3 мм
Количество различных отверстий: 4
Количество отверстий: 155
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса НЕТ
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: RO4003C 60 мил, тг 288
Окончательная внешняя фольга: 1,5 унции
Окончательная внутренняя фольга: 0 унций
Окончательная высота печатной платы: 1,6 мм ±0,16
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Химическое никелирование поверх иммерсионного золота (ENIG) (никель 2 µ" более 100 µ")
Паяльная маска применяется к: паяльная маска не требуется
Цвет паяльной маски: паяльная маска не требуется
Тип паяльной маски: паяльная маска не требуется
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента шелкография не требуется
Цвет легенды компонента шелкография не требуется
Название производителя или логотип: шелкография не требуется
С ПОМОЩЬЮ Сквозное отверстие с покрытием (PTH)
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Н/Д
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма (0,15 мм)
Покрытие платы: 0,0030 дюйма (0,076 мм)
Допуск сверла: 0,002 дюйма (0,05 мм)
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.

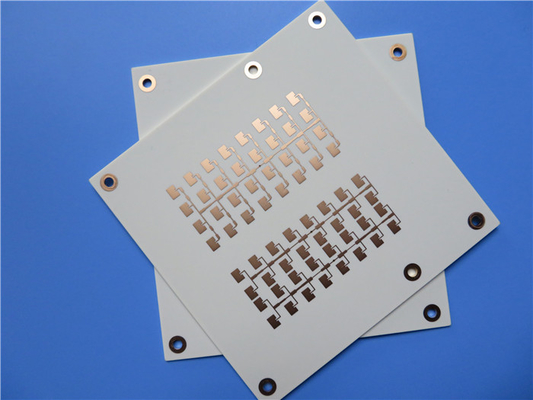

Двухсторонняя радиочастотная печатная плата Rogers PCB 60mil 1,524 мм RO4003C для WLAN 0



Типичными приложениями являютсяавтомобильный радар и датчики,сэллулярные антенны базовой станции,дспутники прямого вещания илблок шумоподавления и т. д.



Технический паспорт Rogers 4003C (RO4003C)

RO4003C Типовое значение
Свойство РО4003С Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,38±0,05 Z   10 ГГц/23 IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеяния, δ 0,0027
0,0021
Z   10 ГГц/23
2,5 ГГц/23
МПК-ТМ-650 2.5.5.5
Термический коэффициент ε +40 Z частей на миллион/ -50до 150 МПК-ТМ-650 2.5.5.5
Объемное сопротивление 1,7 х 1010   МОм.см УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление 4,2 х 109   МОм УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Электрическая прочность 31,2(780) Z Кв/мм (в/мил) 0,51 мм (0,020 дюйма) МПК-ТМ-650 2.5.6.2
Модуль растяжения 19 650 (2 850)
19 450 (2 821)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности 139(20,2)
100 (14,5)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности при изгибе 276
(40)
  МПа
(кфунт/кв. дюйм)
  МПК-ТМ-650 2.4.4
Размерная стабильность <0,3 Х, У М-м-м
(мил/дюйм)
после травления+E2/150 МПК-ТМ-650 2.4.39А
Коэффициент температурного расширения 11
14
46
Икс
Д
Z
частей на миллион/ -55до 288 МПК-ТМ-650 2.4.41
тг >280   ТМА А МПК-ТМ-650 2.4.24.3
тд 425   ТГА   АСТМ Д 3850
Теплопроводность 0,71   Вт/м/оК 80 АСТМ С518
Поглощение влаги 0,06   % погружение на 48 часов 0,060 дюйма
температура образца 50
АСТМ Д 570
Плотность 1,79   г/см3 23 АСТМ Д 792
Медная корка 1,05
(6,0)
  Н/мм
(пли)
после припоя всплывает 1 унция.
EDC фольга
МПК-ТМ-650 2.4.8
Воспламеняемость Н/Д       УЛ 94
Совместимость с бессвинцовым процессом Да



Двухсторонняя радиочастотная печатная плата Rogers PCB 60mil 1,524 мм RO4003C для WLAN 1
