Основное вещество: | RO4300C | Толщина Pcb: | 0.9mm |
---|---|---|---|
Размер PCB: | 98 x 72mm=1PCS | Отсчет слоя: | 2 слоя |
Медный вес: | 35um | Поверхностный финиш: | ENIG |
Выделить: | доска PCB 32mil Rogers,Доска PCB RO4003C встали на сторону двойником,который |

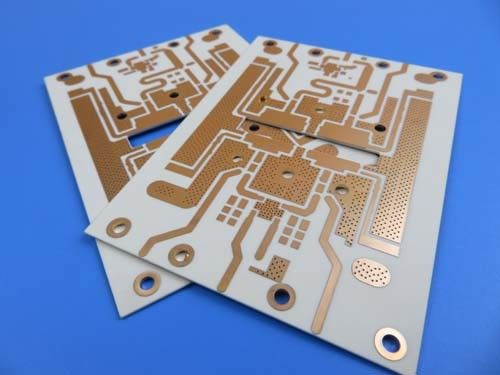

PCB RO4003C Rogers 4003 32mil 0.813mm двухсторонний RF высокочастотный PCB для фильтров
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Углеводородные керамические ламинаты RO4003C предназначены для обеспечения исключительных высокочастотных характеристик при низких затратах на создание схемы.Поскольку рабочие частоты превышают 500 МГц, ламинаты, доступные для разработчиков, становятся ограниченными, но RO4003C остается надежным выбором для радиочастотных микроволновых цепей, согласующих сетей и линий передачи с регулируемым импедансом.Его низкие диэлектрические потери делают его предпочтительным материалом для приложений, в которых стандартные материалы печатных плат не могут использоваться на более высоких рабочих частотах.Кроме того, RO4003C имеет постоянную диэлектрическую проницаемость в широком диапазоне частот и один из самых низких температурных коэффициентов среди всех материалов печатных плат.Его коэффициент теплового расширения (КТР) дает разработчикам печатных плат несколько преимуществ, в том числе высокую стабильность размеров, что имеет решающее значение для создания многослойных плат со смешанными диэлектриками.Даже в условиях экстремального теплового удара низкий КТР RO4003C по оси Z обеспечивает надежное качество металлизированного сквозного отверстия.Кроме того, характеристики расширения материала остаются стабильными во всем диапазоне температур обработки печатных плат благодаря его Tg >280°C.
печатная платаТехнические характеристики
РАЗМЕР ПХД | 98 х 72 мм = 1 шт. |
ТИП ПЛАТЫ | |
Количество слоев | Двухсторонняя печатная плата |
Компоненты для поверхностного монтажа | ДА |
Компоненты сквозного отверстия | ДА |
НАКЛАДКА СЛОЯ | медь ------- 35 мкм (1 унция) + ПЛАСТИНА |
RO4003C 32 мил 0,813 мм | |
медь ------- 35 мкм (1 унция) + ПЛАСТИНА | |
ТЕХНОЛОГИИ | |
Минимум трассировки и пространства: | 6,98 мил / 6,28 мил |
Минимальные / максимальные отверстия: | 0,3/1,2 мм |
Количество различных отверстий: | 5 |
Количество отверстий: | 481 |
Количество фрезерованных пазов: | 0 |
Количество внутренних вырезов: | 1 |
Контроль импеданса | нет |
МАТЕРИАЛ ПЛАТЫ | |
Стеклянная эпоксидная смола: | RO4003C 32 мил (0,813 мм), тг 288℃ |
Окончательная внешняя фольга: | 1,5 унции |
Окончательная внутренняя фольга: | 0 унций |
Окончательная высота печатной платы: | 0,9 мм ±0,1 |
ПОКРЫТИЕ И ПОКРЫТИЕ | |
Чистота поверхности | Иммерсионное золото |
Паяльная маска применяется к: | НЕТ |
Цвет паяльной маски: | НЕТ |
Тип паяльной маски: | Н/Д |
КОНТУР/РЕЗКА | Маршрутизация |
МАРКИРОВКА | |
Сторона легенды компонента | НЕТ |
Цвет легенды компонента | НЕТ |
Название производителя или логотип: | Н/Д |
С ПОМОЩЬЮ | Сквозное отверстие с покрытием (PTH) |
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | Н/Д |
ДОПУСК РАЗМЕРА | |
Габаритный размер: | 0,0059 дюйма (0,15 мм) |
Покрытие платы: | 0,0030 дюйма (0,076 мм) |
Допуск сверла: | 0,002 дюйма (0,05 мм) |
ТЕСТ | 100% электрические испытания перед отправкой |
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
Печатные платы RO4003C играют важную роль в различных электронных приложениях, включая автомобильные радары и датчики, антенны базовых станций сотовой связи, спутники прямого вещания, малошумящие блоки, усилители мощности и RFID.
Технический паспорт Rogers 4003C (RO4003C)
RO4003C Типовое значение | |||||
Свойство | РО4003С | Направление | Единицы | Состояние | Метод испытания |
Диэлектрическая постоянная, εПроцесс | 3,38±0,05 | Z | 10 ГГц/23℃ | IPC-TM-650 2.5.5.5 Зажатая полосковая линия | |
Диэлектрическая проницаемость, ε Расчет | 3,55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Коэффициент рассеяния, δ | 0,0027 0,0021 |
Z | 10 ГГц/23℃ 2,5 ГГц/23℃ |
МПК-ТМ-650 2.5.5.5 | |
Термический коэффициент ε | +40 | Z | частей на миллион/℃ | -50℃до 150℃ | МПК-ТМ-650 2.5.5.5 |
Объемное сопротивление | 1,7 х 1010 | МОм.см | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
Удельное поверхностное сопротивление | 4,2 х 109 | МОм | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
Электрическая прочность | 31,2(780) | Z | Кв/мм (в/мил) | 0,51 мм (0,020 дюйма) | МПК-ТМ-650 2.5.6.2 |
Модуль растяжения | 19 650 (2 850) 19 450 (2 821) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
Предел прочности | 139(20,2) 100 (14,5) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
Предел прочности при изгибе | 276 (40) |
МПа (кфунт/кв. дюйм) |
МПК-ТМ-650 2.4.4 | ||
Размерная стабильность | <0,3 | Х, У | М-м-м (мил/дюйм) |
после травления+E2/150℃ | МПК-ТМ-650 2.4.39А |
Коэффициент температурного расширения | 11 14 46 |
Икс Д Z |
частей на миллион/℃ | -55℃до 288℃ | МПК-ТМ-650 2.4.41 |
тг | >280 | ℃ТМА | А | МПК-ТМ-650 2.4.24.3 | |
тд | 425 | ℃ТГА | АСТМ Д 3850 | ||
Теплопроводность | 0,71 | Вт/м/оК | 80℃ | АСТМ С518 | |
Поглощение влаги | 0,06 | % | погружение на 48 часов 0,060 дюйма температура образца 50℃ |
АСТМ Д 570 | |
Плотность | 1,79 | г/см3 | 23℃ | АСТМ Д 792 | |
Медная корка | 1,05 (6,0) |
Н/мм (пли) |
после припоя всплывает 1 унция. EDC фольга |
МПК-ТМ-650 2.4.8 | |
Воспламеняемость | Н/Д | УЛ 94 | |||
Совместимость с бессвинцовым процессом | Да |
