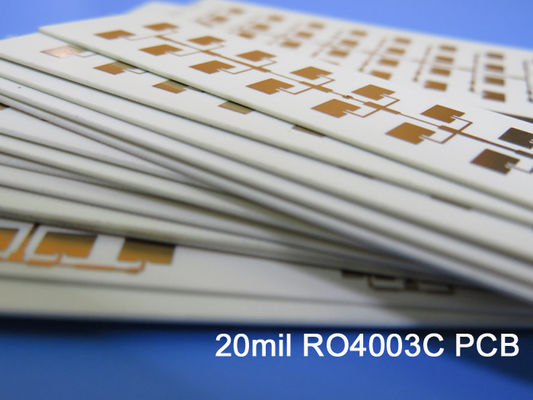

Высокочастотный двухсторонний RF PCB Repeater PA
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Углеводородные керамические ламинаты RO4003C предназначены для обеспечения превосходных высокочастотных характеристик и недорогого изготовления схем.Выбор ламинатов, обычно доступных для разработчиков, значительно сокращается, когда рабочие частоты увеличиваются до 500 МГц и выше.
Разработчики радиочастотных микроволновых цепей, согласующих сетей и линий передачи с регулируемым импедансом могут положиться на характеристики материала RO4003C.Более высокие рабочие частоты не позволяют использовать стандартные материалы для печатных плат во многих приложениях, а низкие диэлектрические потери позволяют использовать в этих приложениях материал RO4003C.
Диэлектрическая проницаемость постоянна в широком диапазоне частот и имеет один из самых низких температурных коэффициентов среди всех материалов печатных плат.Коэффициент теплового расширения (КТР) материала RO4003C дает разработчикам печатных плат ряд существенных преимуществ.Благодаря коэффициенту расширения, идентичному медному, RO4003C демонстрирует высокую размерную стабильность, качество, необходимое для создания многослойных плат со смешанными диэлектриками.
Низкий КТР по оси Z RO4003C обеспечивает надежное качество металлизированного сквозного отверстия даже в условиях сильного теплового удара.Материал RO4003C имеет Tg >280°C, поэтому его характеристики расширения остаются стабильными во всем диапазоне температур обработки печатных плат.
печатная платаТехнические характеристики
РАЗМЕР ПХД | 67 х 72 мм = 1 шт. |
ТИП ПЛАТЫ | Двухсторонняя печатная плата |
Количество слоев | 2 слоя |
Компоненты для поверхностного монтажа | ДА |
Компоненты сквозного отверстия | НЕТ |
НАКЛАДКА СЛОЯ | медь ------- 35 мкм (1 унция) + пластина ВЕРХНИЙ слой |
РО4003К 0,508 мм | |
медь ------- 35 мкм (1 унция) + пластина BOT Layer | |
ТЕХНОЛОГИИ | |
Минимум трассировки и пространства: | 7,9 мил / 5,9 мил |
Минимальные / максимальные отверстия: | 0,4 мм / 0,4 мм |
Количество различных отверстий: | 1 |
Количество отверстий: | 3 |
Количество фрезерованных пазов: | 0 |
Количество внутренних вырезов: | 0 |
Контроль импеданса: | нет |
Количество золотых пальцев: | 0 |
МАТЕРИАЛ ПЛАТЫ | |
Стеклянная эпоксидная смола: | РО4003К ТГ280℃, er<3,48, Rogers Corp. |
Окончательная внешняя фольга: | 1,5 унции |
Окончательная внутренняя фольга: | Н/Д |
Окончательная высота печатной платы: | 0,6 мм ±0,1 |
ПОКРЫТИЕ И ПОКРЫТИЕ | |
Чистота поверхности | Иммерсионное золото, 37% |
Паяльная маска применяется к: | Н/Д |
Цвет паяльной маски: | Н/Д |
Тип паяльной маски: | Н/Д |
КОНТУР/РЕЗКА | Маршрутизация |
МАРКИРОВКА | |
Сторона легенды компонента | Н/Д |
Цвет легенды компонента | Н/Д |
Название производителя или логотип: | Н/Д |
С ПОМОЩЬЮ | Сквозное отверстие с покрытием (PTH), минимальный размер 0,4 мм. |
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | Н/Д |
ДОПУСК РАЗМЕРА | |
Габаритный размер: | 0,0059 дюйма |
Покрытие платы: | 0,0029 дюйма |
Допуск сверла: | 0,002 дюйма |
ТЕСТ | 100% электрические испытания перед отправкой |
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
Типичные области применения следующие:
Технический паспорт Rogers 4003C (RO4003C)
RO4003C Типовое значение | |||||
Свойство | РО4003С | Направление | Единицы | Состояние | Метод испытания |
Диэлектрическая постоянная, εПроцесс | 3,38±0,05 | Z | 10 ГГц/23℃ | IPC-TM-650 2.5.5.5 Зажатая полосковая линия | |
Диэлектрическая проницаемость, ε Расчет | 3,55 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Коэффициент рассеяния, δ | 0,0027 0,0021 |
Z | 10 ГГц/23℃ 2,5 ГГц/23℃ |
МПК-ТМ-650 2.5.5.5 | |
Термический коэффициент ε | +40 | Z | частей на миллион/℃ | -50℃до 150℃ | МПК-ТМ-650 2.5.5.5 |
Объемное сопротивление | 1,7 х 1010 | МОм.см | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
Удельное поверхностное сопротивление | 4,2 х 109 | МОм | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
Электрическая прочность | 31,2(780) | Z | Кв/мм (в/мил) | 0,51 мм (0,020 дюйма) | МПК-ТМ-650 2.5.6.2 |
Модуль растяжения | 19 650 (2 850) 19 450 (2 821) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
Предел прочности | 139(20,2) 100 (14,5) |
Икс Д |
МПа (фунтов на квадратный дюйм) | РТ | АСТМ Д 638 |
Предел прочности при изгибе | 276 (40) |
МПа (кфунт/кв. дюйм) |
МПК-ТМ-650 2.4.4 | ||
Размерная стабильность | <0,3 | Х, У | М-м-м (мил/дюйм) |
после травления+E2/150℃ | МПК-ТМ-650 2.4.39А |
Коэффициент температурного расширения | 11 14 46 |
Икс Д Z |
частей на миллион/℃ | -55℃до 288℃ | МПК-ТМ-650 2.4.41 |
тг | >280 | ℃ТМА | А | МПК-ТМ-650 2.4.24.3 | |
тд | 425 | ℃ТГА | АСТМ Д 3850 | ||
Теплопроводность | 0,71 | Вт/м/оК | 80℃ | АСТМ С518 | |
Поглощение влаги | 0,06 | % | погружение на 48 часов 0,060 дюйма температура образца 50℃ |
АСТМ Д 570 | |
Плотность | 1,79 | г/см3 | 23℃ | АСТМ Д 792 | |
Медная корка | 1,05 (6,0) |
Н/мм (пли) |
после припоя всплывает 1 унция. EDC фольга |
МПК-ТМ-650 2.4.8 | |
Воспламеняемость | Н/Д | УЛ 94 | |||
Совместимость с бессвинцовым процессом | Да |
