Двойник 12mil Rogers 4003 встал на сторону золото погружения PCB RF высокочастотное

Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold
Rogers 4003 12mil Double Sided RF High Frequency PCB Immersion Gold

Большие изображения :  Двойник 12mil Rogers 4003 встал на сторону золото погружения PCB RF высокочастотное

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-008.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Rogers 4300C Размер PCB: 67 x 67mm=1up
Толщина PCB: 0.4mm Медный вес: 1oz
Отсчет слоя: 2 слоя Поверхностный финиш: Золото погружения
Высокий свет:

Двойная

,

который встали на сторону доска 12mil PCB Rogers

,

PCB Rogers 4003 высокочастотный

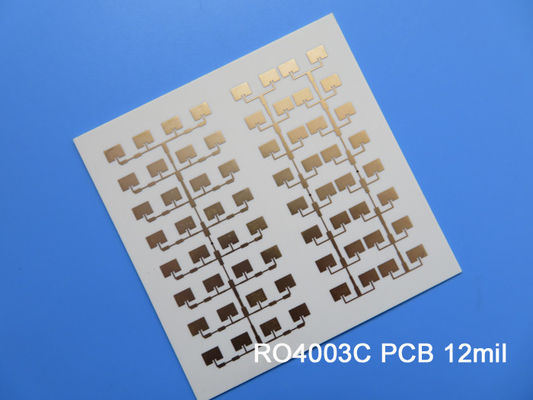

PCB PCB RO4003C встали на сторону двойником, который RF Rogers 4003 12mil 0.305mm высокочастотным для антенн

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Rogers RO4003C PCBs собственнические сплетенные стеклянные усиленные углерод/керамика с электрическим представлением стекла PTFE/woven. Выбор ламинатов типично доступных к дизайнерам значительно уменьшенный раз рабочий рост частот до 500 MHz и выше. Не похож на PTFE основал материалы микроволны, необходимы никакие особенные обработки через-отверстия или процедуры по регуляции, поэтому RO4003C PCBs может обеспечить нас с конкурентоспособной ценой и высокообъемными применениями в клетчатых антеннах базовой станции, усилителях силы, личных знаках RF, автомобильном радиолокаторе и датчиках etc.



Коэффициент температуры диэлектрической константы будет среди самая низкая любого материала монтажной платы, и диэлектрическая константа стабилизирована над широким диапазоном изменения частот. Коэффициент материала RO4003C термальный расширения (CTE) снабжает несколько ключевых выгод дизайнеры PCB. Коэффициент расширения RO4003C подобен этой из меди которая позволяет материалу показать превосходную сохранность формы, свойства необходим для смешанных диэлектрических разнослоистых конструкций доск. Низкая Z-ось CTE RO4003C обеспечивает надежное покрытое качество через-отверстия, даже в строгих применениях термального удара. Материал RO4003C имеет Tg >280C поэтому свои характеристики расширения остаются стабилизированными над всем рядом PCB обрабатывая температуры.



Спецификации PCB

РАЗМЕР PCB 67 x 67mm=1up
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
RO4003C 0.305mm
медь ------- 35um (1oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 7,9 mil/5,9
Минимальные/максимальные отверстия: 0,4 mm/0,4 mm
Количество различных отверстий: 1
Количество буровых скважин: 3
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4003C Tg280℃, er<3>
Окончательная фольга внешняя: 1,5 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 0,4 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения, 18%
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.4mm.
ОЦЕНКА FLAMIBILITY N/A
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Двойник 12mil Rogers 4003 встал на сторону золото погружения PCB RF высокочастотное 0



Типичные применения следующим образом:

Автомобильные радиолокатор и датчики

Клетчатые антенны базовой станции

Сразу спутники передачи

Малошумный блок

Усилители силы

RFID



Технические спецификации Rogers 4003C (RO4003C)

Значение RO4003C типичное
Свойство RO4003C Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 зажало Stripline
Диэлектрическая константа, εDesign 3,55 Z   8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Термальный коэффициент ε +40 Z ppm/℃ -50℃℃to 150 IPC-TM-650 2.5.5.5
Резистивность тома 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Растяжимый модуль 19 650 (2 850)
19 450 (2 821)
X
Y
MPa (ksi) RT ASTM D 638
Прочность на растяжение 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Flexural прочность 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Сохранность формы <0>X, Y mm/m
(mil/дюйм)
после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   TMA IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Термальная проводимость 0,71   W/M/oK 80 ASTM C518
Абсорбция влаги 0,06   % 48hours погружение 0,060"
температуры 50 образца
ASTM D 570
Плотность 1,79   gm/cm3 23 ASTM D 792
Медная корка Stength 1,05
(6,0)
  N/mm
(pli)
после поплавка припоя 1 oz.
Фольга EDC
IPC-TM-650 2.4.8
Воспламеняемость N/A       UL 94
Неэтилированный процесс совместимый Да





Двойник 12mil Rogers 4003 встал на сторону золото погружения PCB RF высокочастотное 1
