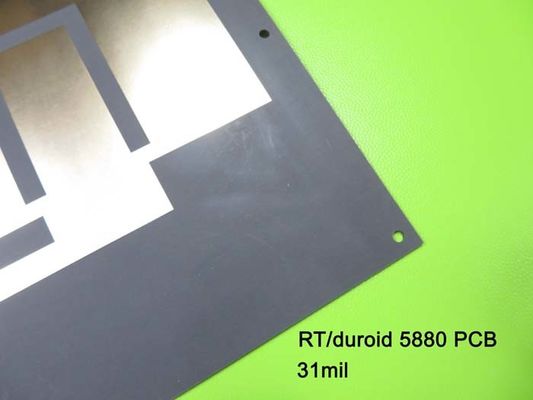

PCB PCB 0.9mm Rogers RT/Duroid 5880 высокочастотный покрыл через отверстие

Rogers RT/Duroid 5880 PCB 0.9mm High Frequency PCB Plated Through Hole
Rogers RT/Duroid 5880 PCB 0.9mm High Frequency PCB Plated Through Hole Rogers RT/Duroid 5880 PCB 0.9mm High Frequency PCB Plated Through Hole

Большие изображения :  PCB PCB 0.9mm Rogers RT/Duroid 5880 высокочастотный покрыл через отверстие

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-022.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RT/Duroid 5880 Отсчет слоя: 2 слоя
Толщина PCB: 0.9MM Размер PCB: 91 x 62mm=1PCS
Медный вес: 1oz Поверхностный финиш: золото погружения
Высокий свет:

PCB RT Duroid 5880 высокочастотный

,

PCB 0.9mm высокочастотный

,

0.9mm покрытое через PCB отверстия



PCB Rogers RT/Duroid 5880 31mil 0.787mm высокочастотный для антенн точкаых-точка радио цифров

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Материал 5880 частот коротковолнового диапазона Rogers RT/duroid стеклянное microfiber усилил смеси PTFE которое конструировано для взыскивать применения цепи stripline и микрополосковой линии. Исключительные результаты единообразия диэлектрического постоянного от своих случайно ориентируемых microfibers. Диэлектрическая константа RT/duroid 5880 равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу RT/duroid 5880 к Ku-диапазону и выше. Материалы RT/duroid 5880 легко отрезаны, срезаны и подверганы механической обработке для того чтобы сформировать. Они устойчивы ко всем растворителям и реагентам, горячи или холодны, нормально используемым в вытравлять печатные схемы или в покрывать края и отверстия.



Типичные применения:

- щирокодиапазонные антенны коммерческой авиакомпании

- цепи микрополосковой линии



- цепи stripline

- применения волны миллиметра

- военные системы радиолокатора

- системы наведения ракеты и цифровые антенны точкаые-точка радио etc.



Спецификации PCB

РАЗМЕР PCB 91 x 62mm=1PCS
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
RT/duroid 0.787mm (31 mil)
медь ------- 35um (1oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 4 mil/4
Минимальные/максимальные отверстия: 0,3 mm/4,2 mm
Количество различных отверстий: 9
Количество буровых скважин: 101
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RT/duroid 0.787mm (31 mil)
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 0,9 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



PCB PCB 0.9mm Rogers RT/Duroid 5880 высокочастотный покрыл через отверстие 0



Технические спецификации Rogers 5880 (RT/duroid 5880)

Значение RT/duroid 5880 типичное
Свойство RT/duroid 5880 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 2,20
спецификации 2.20±0.02.
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Диэлектрическая константа, εDesign 2,2 Z N/A 8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0004
0,0009
Z N/A C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Термальный коэффициент ε -125 Z ppm/℃ -50℃℃to 150 IPC-TM-650 2.5.5.5
Резистивность тома 2 x 107 Z См Mohm C/96/35/90 ASTM D 257
Поверхностная резистивность 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Специфическая жара 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Высчитанный
Растяжимый модуль Тест на 23 Тест на 100 N/A MPa (kpsi) ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Окончательный стресс 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Окончательное напряжение 6 7,2 X %
4,9 5,8 Y
Сжимающий модуль 710(103) 500(73) X MPa (kpsi) ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Окончательный стресс 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Окончательное напряжение 8,5 8,4 X %
7,7 7,8 Y
12,5 17,6 Z
Абсорбция влаги 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Термальная проводимость 0,2 Z W/m/k 80 ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Td 500 N/A TGA N/A ASTM D 3850
Плотность 2,2 N/A gm/cm3 N/A ASTM D 792
Медная корка 31,2 (5,5) N/A Pli (N/mm) фольга 1oz (35mm) EDC
после поплавка припоя
IPC-TM-650 2.4.8
Воспламеняемость V-0 N/A N/A N/A UL 94
Неэтилированный процесс совместимый Да N/A N/A N/A N/A



PCB PCB 0.9mm Rogers RT/Duroid 5880 высокочастотный покрыл через отверстие 1
