Проводимость PCB двойного слоя меди 132x58mm RF-35TC 35um высокая термальная

RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity
RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity RF-35TC 35um Copper 132x58mm Dual Layer PCB High Thermal Conductivity

Большие изображения :  Проводимость PCB двойного слоя меди 132x58mm RF-35TC 35um высокая термальная

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-027.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RF-35TC Отсчет слоя: 2 слоя
Размер PCB: 132 x 58mm=1PCS Толщина PCB: 1.6mm
Маска припоя: ЗЕЛЕНЫЙ ЦВЕТ Silkscreen: Белый
Медный вес: 1oz Поверхностный финиш: золото погружения
Высокий свет:

PCB слоя меди 35um двойной

,

PCB слоя 132x58mm двойной

,

Taconic двойной PCB слоя

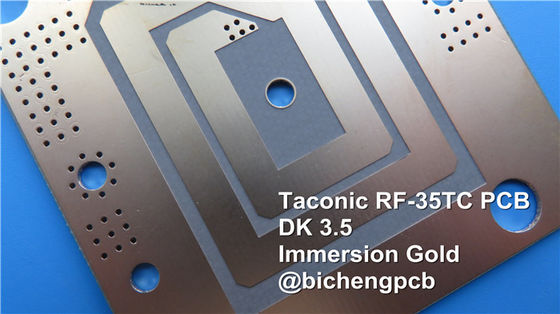

Taconic высокочастотный PCB построенный на RF-35TC 60mil 1.524mm с золотом погружения для спутников

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



RF-35TC тип высокочастотного материала от Taconic компании. Оно предлагает «самое лучшее в коэффициент энергопотерь классе» низкий с высокой термальной проводимостью. Этот материал наиболее хорошо одет для применений наивысшей мощности где каждое 1/10th из dB критический и ожидано, что отражает субстрат PCB жару далеко от обоих передающих линий и поверхностных компонентов держателя как транзисторы.



RF-35TC основанное PTFE, керамический заполненный субстрат стеклоткани. Оно не окислит, не пожелтеет или не покажет верхнее смещение в диэлектрической константе и коэффициент энергопотерь как свои конкуренты синтетической резины (углерода).



Этот ламинат имеет низкую диэлектрическую величину постоянную 3,50 и имеет весьма - низкий Df 0,0011. Он снабжает низкий коэффициент энергопотерь с высокой термальной проводимостью и скрепления очень хорошо медь низкопрофильного, дальше уменьшая вносимую потерю.



Ламинаты RF-35TC идеальны для антенн, спутников, фильтров, муфт и усилителей силы.



Спецификации PCB

РАЗМЕР PCB 132 x 58mm=1PCS
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
RF-35TC 1.524mm
медь ------- 35um (1oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 7 mil/7
Минимальные/максимальные отверстия: N/A
Количество различных отверстий: N/A
Количество буровых скважин: N/A
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RF-35TC 1.524mm
Окончательная фольга внешняя: 1,5 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 1,6 mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: Нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Нижний
Цвет компонентного сказания Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ N/A
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Проводимость PCB двойного слоя меди 132x58mm RF-35TC 35um высокая термальная 0



Технические спецификации RF-35TC

ЗНАЧЕНИЯ RF-35TC ТИПИЧНЫЕ
Свойство Метод теста Блок Значение Блок Значение
GHz DK @10 IPC-650 (доработанное) 2.5.5.5 .1   3,5   3,5
Tck (- 30 до 120) IPC-650 (доработанное) 2.5.5.5 .1 ppm 24 ppm 24
GHz Df @10 IPC-650 (доработанное) 2.5.5.5 .1   0,0011   0,0011
Диэлектрическое нервное расстройство IPC-650 2.5.6 (в-самолет, 2 штыря в масле) kV 56,7 kV 56,7
Диэлектрическая прочность ASTM d 149 (через самолет) V/mil 570 V/mm 22 441
Сопротивление дуги IPC-650 2.5.1 Секунды 304 Секунды 304
Абсорбция влаги IPC-650 2.6.2.1 % 0,05 % 0,05
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 12 900 N/mm2 88,94
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 11 700 N/mm2 80,67
Прочность на растяжение (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9 020 N/mm2 62,19
Прочность на растяжение (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7 740 N/mm2 53,37
Удлиненность на перерыве (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Удлиненность на перерыве (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Young модуль (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667 000 N/mm2 4 599
Young модуль (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637 000 N/mm2 4 392
Коэффициент Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Коэффициент Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Сжимающий модуль ASTM D 695 ( 23) psi 560 000 N/mm2 3 861
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 1,46 x 106 N/mm2 10 309
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 1,50 x 106 N/mm2 10 076
Корка Stength (½ oz.CVH) IPC-650 2.4.8 (термальный стресс.) Ibs. /inch 7 g/cm3 1,25
Термальная проводимость (Unclad, 125) ASTM F433 (защищенный поток тепла) С (mK) 0,6 С (mK) 0,6
Термальная проводимость (C1/C1,125℃) ASTM F433 (защищенный поток тепла) С (mK) 0,92 С (mK) 0,92
Термальная проводимость (CH/CH, 125) ASTM F433 (защищенный поток тепла) С (mK) 0,87 С (mK) 0,87
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,23 mm/M 0,23
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,64 mm/M 0,64
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. -0,04 mm/M -0,04
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. 0,46 mm/M 0,46
Поверхностная резистивность IPC-650 2.5.17.1 (после повышенного temp.) Mohms 8,33 x 107 Mohms 8,33 x 107
Поверхностная резистивность IPC-650 2.5.17.1 (после влажности) Mohms 6,42 x 107 Mohms 6,42 x 107
Резистивность тома IPC-650 2.5.17.1 (после повышенного temp.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Резистивность тома IPC-650 2.5.17.1 (после влажности) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (x ось) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (Y-osь) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (ось) z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Плотность ASTM D 792 g/cm3 2,35 g/cm3 2,35
Твердость ASTM d 2240 (берег d)   79,1   79,1
Напряжение на перерыве (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Напряжение на перерыве (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Специфическая жара ASTM E 1269-05, E 967-08, E968-02 j/( g) 0,94 j/( g) 0,94
Td (потеря веса 2%) IPC-650 2.4.24.6 /TGA 788 420
