Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | RO3035 | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина Pcb: | 0.3mm | Размер PCB: | 55 x 57mm=1PCS |
| Медный вес: | 0.5oz | Поверхностный финиш: | Золото погружения |
| Выделить: | Доска PCB RO3035 Rogers,доска PCB 10mil Rogers,доска PCB 0.254mm Rogers |
||

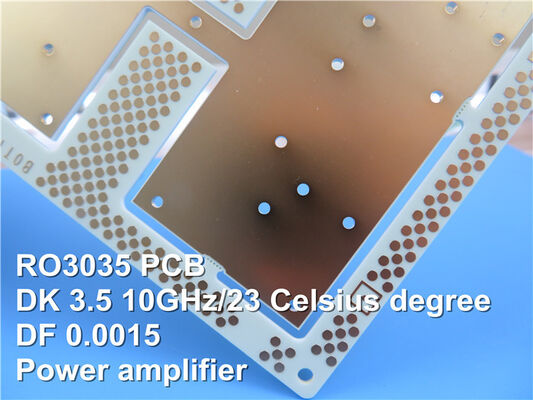

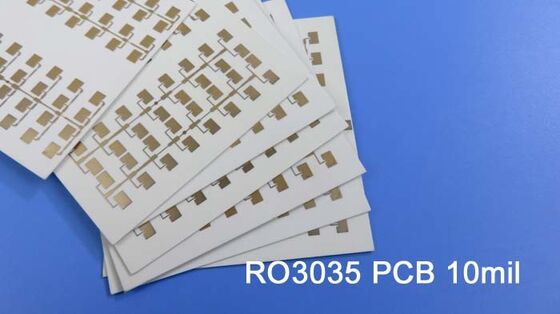

PCB Rogers сделал на RO3035 10mil 0.254mm DK3.5 с золотом погружения для антенны заплаты для беспроводных сообщений
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Материалы цепи Rogers RO3035 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3035 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.
Типичные применения:
1) Автомобильный радиолокатор
2) Канал связи на кабельных сетях
3) Глобальные располагая спутниковые антенны
4) Усилители и антенны силы
Спецификации PCB
| РАЗМЕР PCB | 55 x 57mm=1PCS |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um ( |
| RO3035 0.254mm | |
| медь ------- 18um (0,5 oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 4 mil/4 |
| Минимальные/максимальные отверстия: | 0,4 mm/5,5 mm |
| Количество различных отверстий: | 5 |
| Количество буровых скважин: | 79 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | RO3035 0.254mm |
| Окончательная фольга внешняя: | 1 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 0,3 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения |
| Припаяйте маску для того чтобы примениться к: | N/A |
| Цвет маски припоя: | N/A |
| Тип маски припоя: | N/A |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | N/A |
| Цвет компонентного сказания | N/A |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.4mm. |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Технические спецификации Rogers 3035 (RO3035)
| Типичное значение RO3035 | |||||
| Свойство | RO3035 | Направление | Блоки | Условие | Метод теста |
| Диэлектрическая константа, εProcess | 3.50±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 зажало Stripline | |
| Диэлектрическая константа, εDesign | 3,6 | Z | 8GHz до 40 GHz | Метод длины дифференциального участка | |
| Коэффициент энергопотерь, tanδ | 0,0015 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Термальный коэффициент ε | -45 | Z | ppm/℃ | 10 -50 GHz℃℃to 150 | IPC-TM-650 2.5.5.5 |
| Сохранность формы | 0,11 0,11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Резистивность тома | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Поверхностная резистивность | 107 | MΩ | COND A | IPC 2.5.17.1 | |
| Растяжимый модуль | 1025 1006 |
X Y |
MPa | ℃ 23 | ASTM D 638 |
| Абсорбция влаги | 0,04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая жара | j/g/k | Высчитанный | |||
| Термальная проводимость | 0,5 | W/M/K | ℃ 50 | ASTM D 5470 | |
| Коэффициент теплового расширения (-℃ 55 до 288) |
17 17 24 |
X Y Z |
ppm/℃ | RH 23℃/50% | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Плотность | 2,1 | gm/cm3 | ℃ 23 | ASTM D 792 | |
| Медная корка Stength | 10,2 | Ib/in. | 1oz, EDC после поплавка припоя | IPC-TM 2.4.8 | |
| Воспламеняемость | V-0 | UL 94 | |||
| Неэтилированный процесс совместимый | Да | ||||
