RO3010 Роджерс микроволновая плата ПКБ 10 миллилитров 0,254 мм DK10.2

МОК:	1PCS
Цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-048.V1.0

Базовый материал:

RO3010

Количество слоев:

2 слоя

Толщина печатной платы:

0,3 мм

Размер печатной платы:

91 x 85 мм = 1 шт

Припаяя маска:

Зеленый

Шелковик:

Белый

Медный вес:

0,5 унции

Поверхностная отделка:

Погружение золота

Выделить:

Доска PCB микроволны Rogers

Доска PCB микроволны RO3010

доска PCB микроволны 0.254mm

Описание продукта

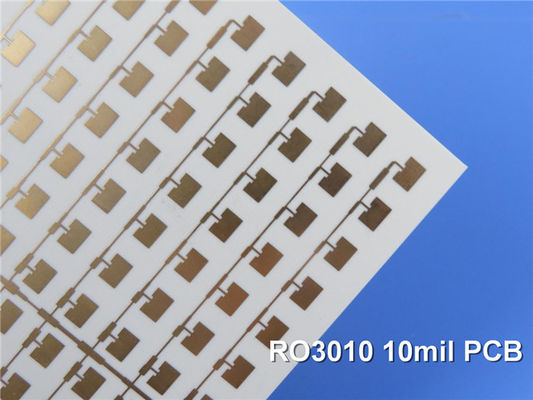

PCB микроволны Rogers сделанный на RO3010 10mil 0.254mm DK10.2 с золотом погружения для сразу спутников передачи

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Материалы цепи Rogers 3010 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3010 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.

Типичные применения:

1) Автомобильный радиолокатор

2) Клетчатые системы радиосвязей

3) Глобальные располагая спутниковые антенны

4) Антенна заплаты для беспроводных сообщений

5) Удаленные читатели метра

Спецификации PCB

РАЗМЕР PCB	91 x 85mm=1PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
	RO3010 0.254mm
	медь ------- 18um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 4 mil/8
Минимальные/максимальные отверстия:	0.4mm/0.8mm
Количество различных отверстий:	n/a
Количество буровых скважин:	n/a
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO3010 0.254mm
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	N/A
Окончательная высота PCB:	0,3 mm ±0.1mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения
Припаяйте маску для того чтобы примениться к:	Нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	Нижний
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	N/A
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

RO3010 Роджерс микроволновая плата ПКБ 10 миллилитров 0,254 мм DK10.2

Технические спецификации Rogers 3010 (RO3010)

Типичное значение RO3010
Свойство	RO3010	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	10.2±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign	11,2	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,0022	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-395	Z	ppm/℃	10 -50 GHz℃℃to 150	IPC-TM-650 2.5.5.5
Сохранность формы	0,35 0,31	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Резистивность тома	105		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	105		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	1902 1934	X Y	MPa	℃ 23	ASTM D 638
Абсорбция влаги	0,05		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая жара	0,8		j/g/k		Высчитанный
Термальная проводимость	0,95		W/M/K	℃ 50	ASTM D 5470
Коэффициент теплового расширения (-℃ 55 до 288)	13 11 16	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃ TGA		ASTM D 3850
Плотность	2,8		gm/cm3	℃ 23	ASTM D 792
Медная корка Stength	9,4		Ib/in.	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
