Двойник RT/Duroid 6002 120mil 3.048mm встал на сторону доска PCB DK2.94 Rogers

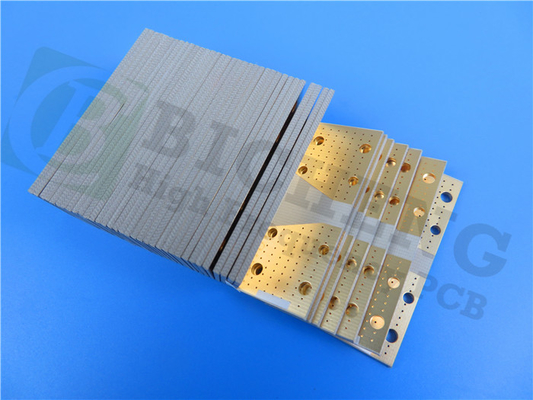

RT/Duroid 6002 120mil 3.048mm Double Sided DK2.94 Rogers PCB Board
RT/Duroid 6002 120mil 3.048mm Double Sided DK2.94 Rogers PCB Board RT/Duroid 6002 120mil 3.048mm Double Sided DK2.94 Rogers PCB Board

Большие изображения :  Двойник RT/Duroid 6002 120mil 3.048mm встал на сторону доска PCB DK2.94 Rogers

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-055.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RT/Duroid 6002 Отсчет слоя: 2 слоя
Толщина Pcb: 3,1 мм Размер PCB: 95 x 79 mm=1PCS
Маска припоя: Зеленый цвет Silkscreen: Белый
Медный вес: 0.5oz Поверхностный финиш: Золото погружения
Высокий свет:

Доска PCB RT Duroid 6002 Rogers

,

Доска PCB DK2.94 Rogers

,

Двойник RT Duroid 6002 встал на сторону PCB



PCB HF Rogers построенный на RT/Duroid 6002 120mil 3.048mm DK2.94 с золотом погружения для Backplanes силы

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Материал микроволны Rogers RT/duroid 6002 был первым малопотертым и низким ламинатом диэлектрического постоянного для предложения главных электрических и механических свойств необходимых в конструировать сложные структуры микроволны которые механически надежны и электрически стабилизированный.



Термальный коэффициент диэлектрической константы весьма - низок от -55℃ к +150℃ которое обеспечивает дизайнеров фильтров, генераторов и линий задержки электрическая стабильность необходимо в сегодняшних требовательных применениях.



Низкий коэффициент оси z теплового расширения (CTE) обеспечивает превосходную надежность покрытых сквозных отверстий. Материалы RT/duroid 6002 успешно температура задействованная (- 55℃ К 125℃) для сверх 5000 циклов без одиночного через отказ.



Превосходная сохранность формы (0,2 до 0,5 mils/дюйм) достигана путем соответствовать коэффициенту x и y расширения для того чтобы омеднять. Это часто исключает двойное вытравливание для того чтобы достигнуть плотных позиционноцикловых допусков.



Низкий растяжимый модуль (x, y) значительно уменьшает стресс приложенный для того чтобы припаять соединения и позволяет расширению ламината быть ограниченным минимальной суммой низкого металла CTE (6 ppm/℃) продвигает увеличивая надежность держателя поверхности.



Особенно одетые применения к уникальным свойствам материала RT/duroid 6002 включают плоские и не-плоскостные структуры такие антенны, сложные цепи mutli-слоя с соединениями прослойки, и цепи микроволны для космических дизайнов во враждебных окружающих средах.



Типичные применения:

1. Луч формируя сети

2. Предотвращение столкновения коммерческой авиакомпании

3. Цепи высокой надежности сложные разнослоистые

4. Backplanes силы



Спецификации PCB

РАЗМЕР PCB 95 x 79 mm=1PCS
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
RT/duroid 6002 3.048mm
медь ------- слой СРЕДСТВА 18um (0,5 oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 6 mil/7
Минимальные/максимальные отверстия: 0,4 mm/5,6 mm
Количество различных отверстий: 3
Количество буровых скважин: 325
Количество филированных слотов: 0
Количество внутренних вырезов: 1
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RT/duroid 6002 3.048mm
Окончательная фольга внешняя: 1 oz
Окончательная фольга внутренняя: 1 oz
Окончательная высота PCB: 3,1 mm ±0.3
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (37,1%) 0.05µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя: Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНИЙ и нижний.
Цвет компонентного сказания Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.







Технические спецификации Rogers 6002 (RT/duroid 6002)

Значение RT/duroid 6002 типичное
Свойство RT/duroid 6002 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 2.94±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Диэлектрическая константа, εDesign 2,94     8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0012 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Термальный коэффициент ε +12 Z ppm/℃ 10 GHz 0℃-100℃ IPC-TM-650 2.5.5.5
Резистивность тома 106 Z Mohm.cm ASTM D 257
Поверхностная резистивность 107 Z Mohm ASTM D 257
Растяжимый модуль 828(120) X, Y MPa (kpsi) 23 ASTM D 638
Окончательный стресс 6,9 (1,0) X, Y MPa (kpsi)
Окончательное напряжение 7,3 X, Y %
Сжимающий модуль 2482(360) Z MPa (kpsi)   ASTM D 638
Абсорбция влаги 0,02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Термальная проводимость 0,6   W/m/k 80 ASTM C518
Коэффициент теплового расширения
(- 55 до 288)
16
16
24
X
Y
Z
ppm/℃ RH 23℃/50% IPC-TM-650 2.4.41
Td 500   TGA   ASTM D 3850
Плотность 2,1   gm/cm3   ASTM D 792
Специфическая жара 0,93 (0,22)   j/g/k
(BTU/ib/OF)
  Высчитанный
Медная корка 8,9 (1.6)   Ibs/in. (N/mm)   IPC-TM-650 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да
