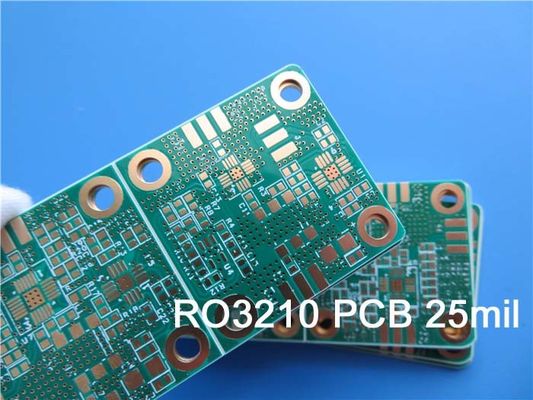

Базовый материал: | RO3210 | Количество слоев: | 2 слоя |
---|---|---|---|
Толщина ПКБ: | 0.8 мм | Размер ПКБ: | 35 x 77 мм = 2 конструкции = 2PCS |
Маска для сварки: | Зеленый | Шелковый экран: | Белый |
Вес меди: | 0.5 унций | Окончание поверхности: | Золото погружения |
Выделить: | Автомобильная монтажная плата RO3210,Автомобильная монтажная плата DK10.2,Монтажная плата автомобиля RO3210 |
Материалы высокочастотных цепей Rogers RO3210 представляют собой керамические ламинаты, усиленные тканым стекловолокном.Эти материалы спроектированы для исключительных электрических характеристик и механической устойчивости. Ламинаты RO3210 сочетают в себе гладкость поверхности нетканого ламината из ПТФЕ. Поскольку эти материалы могут быть изготовлены в ПКБ с использованием стандартных методов обработки платок из ПТФЕ,это приводит к массовому производству и получить конкурентоспособную цену на рынкеДиэлектрическая постоянная субстрата RO3210 равна 10,2 с коэффициентом рассеивания 0.0027.
Типичное применениес:
1Системы предотвращения столкновений автомобилей
2. Автомобильные глобальные позиции спутниковые антенны
3. Дата-связь на кабельных системах
4. LMDS и беспроводная широкополосная связь
5. Удалённые счетчики
Спецификации ПХБ
Размер ПКБ | 35 x 77 мм = 2 конструкции = 2PCS |
Тип доски | Двусторонние ПХБ |
Количество слоев | 2 слоя |
Компоненты поверхностного монтажа | Да, да. |
С помощью отверстий | Нет |
СТРАНКОВАНИЕ слоев | медь ------- 18um ((0,5 унций) + пластина TOP слой |
RO3210 0,635 мм | |
медь ------- 18um ((0,5 унций) + пластина BOT слой | |
Технологии | |
Минимальные следы и пространство: | 6 милли / 6 милли |
Минимальные / максимальные отверстия: | 00,3 мм / 5,6 мм |
Количество различных отверстий: | 2 |
Количество отверстий: | 182 |
Количество измельченных слотов: | 0 |
Количество внутренних отрезков: | 0 |
Управление импеданцией: | - Нет. |
Номер золотого пальца: | 0 |
Материал для доски | |
Эпоксид стекла: | RO3210 0,635 мм |
Окончательная фольга внешняя: | 1 унция |
Внутренняя конечная фольга: | 1 унция |
Окончательная высота ПХБ: | 00,8 мм ± 0.08 |
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
Поверхностная отделка | Золото погружения (23,3%), 0,05 мкм над 3 мкм никеля |
Маска для сварки применяется: | Сверху и снизу, минимум 12 микрон |
Цвет маски для сварки: | Зелёный, PSR-2000GT600D, Тайё поставляется. |
Тип паяльной маски: | LPSM |
Контур/резка | Маршрутизация, V-отрезание |
Маркировка | |
Страна легенды компонента | Сверху и снизу. |
Цвет легенды компонента | Белый, IJR-4000 MW300, марка Taiyo |
Наименование или логотип производителя: | Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
ВИА | Плотное отверстие (PTH), минимальный размер 0,3 мм. |
Оценка воспламеняемости | UL 94-V0 Минимальное разрешение. |
Размерная толерантность | |
Размер контура: | 0.0059" |
Площадь: | 0.0029" |
Толерантность сверла: | 0.002" |
ТЕСТ | 100% электрическое испытание до отправки |
Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
Файл данных Роджерса3210(RО3210)
RO3210 Типичная стоимость | |||||
Недвижимость | RO3210 | Направление | Объекты | Состояние | Метод испытания |
Диэлектрическая постоянная,ε Процесс | 10.2±0.5 | Z | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 10.8 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0027 | Z | 10 ГГц 23°С | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | -459 | Z | ppm/°C | 10 ГГц от 0°C до 100°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | 0.8 | X, Y | мм/м | КОНД А | ASTM D257 |
Сопротивляемость объема | 103 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
Сопротивляемость поверхности | 103 | MΩ | КОНД А | IPC 2.5.17.1 | |
Модуль тяги | 579 517 |
МД CMD |
Кпси | 23°C | ASTM D 638 |
Поглощение воды | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Специфическая температура | 0.79 | j/g/k | Расчеты | ||
Теплопроводность | 0.81 | W/M/K | 80°C | АСТМ C518 | |
Коэффициент теплового расширения (-55-288°С) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C | TGA | ASTM D3850 | |
Плотность | 3 | gm/cm3 | |||
Прочность медной кожуры | 11 | ПЛИ | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
