Основное вещество: | RO4730G3 20mil | Отсчет слоя: | 2 слоя |
---|---|---|---|
Толщина Pcb: | 0.6mm | Размер PCB: | 110mm x 50mm = 1 типа = 1 часть |
Маска припоя: | Зеленый цвет | Silkscreen: | Белый |
Медный вес: | Наружное μm слоя 35 | Поверхностный финиш: | Золото погружения |
Выделить: | 2 погружения слоя PCB золота,PCB золота погружения 0.6mm,IATF16949 PCB 0 |

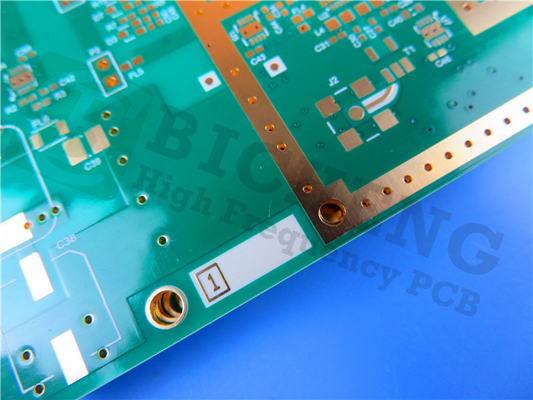

РоджерсВысокочастотная печатная плата, построенная наРО4730G3 20мил 00,508ммDK3.0 с иммерсионным золотом дляАнтенна базовой станции сотовой связи
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Антенные ламинаты Rogers RO4730G3 представляют собой надежную и недорогую альтернативу традиционным ламинатам на основе ПТФЭ.Он обладает механическими и электрическими свойствами, необходимыми разработчикам антенн.Материалы имеют диэлектрическую проницаемость 3,0 и тангенс угла потерь 0,0022, измеренный на частоте 2,5 ГГц при использовании фольги LoPro с обратной обработкой EDC.Эти значения позволяют разработчикам антенн реализовать значительные значения усиления при минимальных потерях сигнала.Доступны материалы с продемонстрированной низкой производительностью PIM со значениями выше -160 дБн.
Материалы RO4730G3 совместимы с обычной эпоксидной смолой и высокотемпературной обработкой бессвинцовым припоем.Он не требует специальной обработки, необходимой для традиционных ламинатов на основе ПТФЭ для подготовки металлизированных сквозных отверстий.Многослойность может быть достигнута с использованием соединительного слоя RO4450F при температуре 175 ℃.Полимерные системы RO4730G3 предназначены для обеспечения свойств, востребованных разработчиками антенн.Температура стеклования превышает 280 °C, что приводит к низкому КТР по оси Z, отличной надежности металлизированных сквозных отверстий и пригодности для обработки бессвинцовым припоем.
Типичным применением являются антенны базовых станций сотовой связи.
Общее описание
Это тип двухсторонней радиочастотной печатной платы, построенной на 0,508 мм (20 мил) RO4730G3 для применения в печатной плате антенны базовой станции сотовой связи.
Основные характеристики
Основной материал: RO4730G3 20 мил (0,508 мм)
Диэлектрическая проницаемость: 3,0+/-0,5
Количество слоев: 2 слоя
Тип: сквозные отверстия
Формат: 110 мм x 50 мм = 1 тип = 1 шт.
Поверхностная обработка: Иммерсионное золото
Масса меди: внешний слой 35 мкм
Паяльная маска |Легенда: Зеленый |Белый
Окончательная высота печатной платы: 0,60 мм
Стандарт: IPC 6012 Класс 2
Упаковка: 20 штук упакованы для отгрузки.
Срок выполнения: 7 рабочих дней
Срок годности: 6 месяцев
Технический паспорт Rogers 4730 (RO4730G3)
RO4730G3 Типичное значение | |||||
Свойство | РО4730Г3 | Направление | Единицы | Состояние | Метод испытания |
Диэлектрическая постоянная, εПроцесс | 3,0±0,5 | Z | 10 ГГц 23℃ | МПК-ТМ-650 2.5.5.5 | |
Диэлектрическая проницаемость, ε Расчет | 2,98 | Z | от 1,7 ГГц до 5 ГГц | Метод дифференциальной длины фазы | |
Коэффициент рассеивания, tanδ | 0,0028 | Z | 10 ГГц 23℃ | МПК-ТМ-650 2.5.5.5 | |
2,5 ГГц | |||||
Термический коэффициент ε | +34 | Z | частей на миллион/℃ | от -50 ℃ до 150 ℃ | МПК-ТМ-650 2.5.5.5 |
Размерная стабильность | <0,4 | Х, У | М-м-м | после etech +E2/150 ℃ | МПК-ТМ-650 2.4.39А |
Объемное удельное сопротивление (0,030 дюйма) | 9 х 107 | МОм.см | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
Удельное поверхностное сопротивление (0,030 дюйма) | 7,2 х 105 | МОм | УСЛОВИЕ А | МПК-ТМ-650 2.5.17.1 | |
PIM | -165 | дБн | 50 Ом 0,060 дюйма | 43 дБм 1900 МГц | |
Электрическая прочность (0,030 дюйма) | 730 | Z | В/мил | МПК-ТМ-650 2.5.6.2 | |
Прочность на изгиб MD | 181 (26,3) | МПа (кфунт/кв. дюйм) | РТ | АСТМ D790 | |
CMD | 139 (20,2) | ||||
Поглощение влаги | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
Теплопроводность | 0,45 | Z | Вт/мК | 50℃ | АСТМ D5470 |
Коэффициент температурного расширения | 15,9 14,4 35,2 |
Икс Д Z |
частей на миллион/℃ | от -50 ℃ до 288 ℃ | IPC-TM-650 2.4.4.1 |
тг | >280 | ℃ | МПК-ТМ-650 2.4.24 | ||
тд | 411 | ℃ | АСТМ D3850 | ||
Плотность | 1,58 | г/см3 | АСТМ D792 | ||
Медная корка | 4.1 | пли | 1 унция, LoPro EDC | МПК-ТМ-650 2.4.8 | |
Воспламеняемость | В-0 | УЛ 94 | |||
Совместимость с бессвинцовым процессом | Да |
