Доска PCB золота RO4730G3 60mil Rogers погружения 1.524mm DK3.0

Доска PCB золота RO4730G3 60mil Rogers погружения 1.524mm DK3.0

МОК: 1pcs
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-060.V1.0
Основное вещество:
RO4730G3 60mil
Отсчет слоя:
2 слоя
Толщина Pcb:
1.6mm
Размер PCB:
110mm x 95mm = 1 типа = 1 часть
Маска припоя:
Зеленый цвет
Silkscreen:
Белый
Медный вес:
Наружное μm слоя 35
Поверхностный финиш:
Золото погружения
Выделить:

Доска PCB RO4730G3 60mil Rogers

,

Доска PCB Rogers золота погружения

,

доска PCB 1.524mm Rogers

Описание продукта

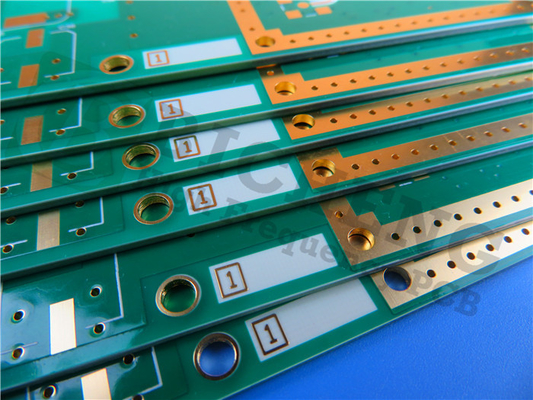

РоджерсВысокочастотная печатная плата, построенная наРО4730G360 мил 1,524ммDK3.0 с иммерсионным золотом дляЦеллюлАнтенна базовой станциис

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Антенные ламинаты Rogers RO4730G3 представляют собой надежную и недорогую альтернативу традиционным ламинатам на основе ПТФЭ.Он обладает механическими и электрическими свойствами, необходимыми разработчикам антенн.Материалы имеют диэлектрическую проницаемость 3,0 и тангенс угла потерь 0,0022, измеренный на частоте 2,5 ГГц при использовании фольги LoPro с обратной обработкой EDC.Эти значения позволяют разработчикам антенн реализовать значительные значения усиления при минимальных потерях сигнала.Доступны материалы с продемонстрированной низкой производительностью PIM со значениями выше -160 дБн.



Материалы RO4730G3 совместимы с обычной эпоксидной смолой и высокотемпературной обработкой бессвинцовым припоем.Он не требует специальной обработки, необходимой для традиционных ламинатов на основе ПТФЭ для подготовки металлизированных сквозных отверстий.Многослойность может быть достигнута с использованием соединительного слоя RO4450F при температуре 175 ℃.Полимерные системы RO4730G3 предназначены для обеспечения свойств, востребованных разработчиками антенн.Температура стеклования превышает 280 °C, что приводит к низкому КТР по оси Z, отличной надежности металлизированных сквозных отверстий и пригодности для обработки бессвинцовым припоем.



Типичным применением являются антенны базовых станций сотовой связи.



Общее описание

Это тип двухсторонней РЧ печатной платы, построенной на 1,524 мм (60 мил) RO4730G3 для применения печатной платы антенны базовой станции сотовой связи.



Основные характеристики

Основной материал: RO4730G3 60 мил (1,524 мм)

Диэлектрическая проницаемость: 3,0+/-0,05

Количество слоев: 2 слоя

Тип: сквозные отверстия

Формат: 110 мм x 95 мм = 1 тип = 1 шт.

Поверхностная обработка: Иммерсионное золото

Масса меди: внешний слой 35 мкм

Паяльная маска |Легенда: Зеленый |Белый

Окончательная высота печатной платы: 1,6 мм

Стандарт: IPC 6012 Класс 2

Упаковка: 20 штук упакованы для отгрузки.

Срок выполнения: 7 рабочих дней

Срок годности: 6 месяцев



Технический паспорт Rogers 4730 (RO4730G3)

RO4730G3 Типичное значение
Свойство РО4730Г3 Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,0±0,5 Z   10 ГГц 23 МПК-ТМ-650 2.5.5.5
Диэлектрическая проницаемость, ε Расчет 2,98 Z   от 1,7 ГГц до 5 ГГц Метод дифференциальной длины фазы
Коэффициент рассеивания, tanδ 0,0028 Z   10 ГГц 23 МПК-ТМ-650 2.5.5.5
  2,5 ГГц
Термический коэффициент ε +34 Z частей на миллион/ -50до 150 МПК-ТМ-650 2.5.5.5
Размерная стабильность <0,4 Х, У М-м-м после этек +E2/150 МПК-ТМ-650 2.4.39А
Объемное удельное сопротивление (0,030 дюйма) 9 х 107   МОм.см УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление (0,030 дюйма) 7,2 х 105   МОм УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
PIM -165   дБн 50 Ом 0,060 дюйма 43 дБм 1900 МГц
Электрическая прочность (0,030 дюйма) 730 Z В/мил   МПК-ТМ-650 2.5.6.2
Прочность на изгиб MD 181 (26,3)   МПа (кфунт/кв. дюйм) РТ АСТМ D790
CMD 139 (20,2)
Поглощение влаги 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Теплопроводность 0,45 Z Вт/мК 50 АСТМ D5470
Коэффициент температурного расширения 15,9
14,4
35,2
Икс
Д
Z
частей на миллион/ -50до 288 IPC-TM-650 2.4.4.1
тг >280     МПК-ТМ-650 2.4.24
тд 411     АСТМ D3850
Плотность 1,58   г/см3   АСТМ D792
Медная корка 4.1   пли 1 унция, LoPro EDC МПК-ТМ-650 2.4.8
Воспламеняемость В-0       УЛ 94
Совместимость с бессвинцовым процессом Да
