PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя

PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя

МОК: 1pcs
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
КИТАЙ
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-062.V1.0
Основное вещество:
Керамическая-PTFE смесь
Отсчет слоя:
1 слой, 2 слоя
Толщина Pcb:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Размер PCB:
≤400 мм х 500 мм
Маска припоя:
Зеленый, черный, голубой, желтый, красный etc.
Медный вес:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш:
Обнаженная медь, HASL, ENIG, олово погружения, OSP.
Выделить:

PCB Duroid 6006 высокочастотный

,

PCB Rogers RT высокочастотный

,

PCB маски припоя высокочастотный

Описание продукта

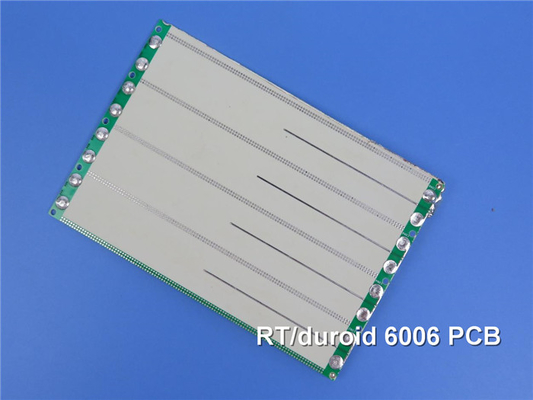

PCB Rogers RT/Duroid 6006 высокочастотный



Ламинаты микроволны Rogers RT/duroid 6006 керамические-PTFE смеси которые конструированы для применений электронных и микроволны цепи требуя высокой диэлектрической константы. Ламинат RT/duroid 6006 доступен с диэлектрической величиной постоянной 6,15.



PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя 0



Ламинаты микроволны RT/duroid 6006 отличают простотой изготовления и стабильностью в пользе. Результаты этого свойства в возможности массового производства и уменьшать цену товаров. Она имеет туго управление диэлектрической константы и толщины, абсорбцию низкой влаги, и хорошую термальную механическую стабильность.



PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя 1



PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя 2



Платы с печатным монтажом RT/Duroid 6006 широко использованы в системах предотвращения столкновения воздушных судн, земных системах предупреждения радиолокатора, антеннах заплаты и системах etc спутниковых связей.



Значение RT/duroid 6006 типичное
Свойство RT/duroid 6006 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 6.15±0.15 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 зажало stripline
Диэлектрическая константа, εDesign 6,45 Z   8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ 0,0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Термальный коэффициент ε -410 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Резистивность тома 7 x 107   Mohm.cm IPC 2.5.17.1
Поверхностная резистивность 2 x 107   Mohm IPC 2.5.17.1
Растяжимые свойства ASTM D638 (тариф напряжения 0.1/min.)
Young модуль 627(91) 517(75) X Y MPa (kpsi)
Окончательный стресс 20 (2,8) 17 (2,5) X Y MPa (kpsi)
Окончательное напряжение 12 до 13 4 до 6 X Y %
Сжимающие свойства   ASTM D695 (тариф напряжения 0.05/min.)
Young модуль 1069 (115) Z MPa (kpsi)
Окончательный стресс 54 (7,9) Z MPa (kpsi)
Окончательное напряжение 33 Z %
Модуль изгиба 2634 (382) 1951 (283) X MPa (kpsi) ASTM D790
Окончательный стресс 38 (5,5) X Y MPa (kpsi)
Деформация под нагрузкой 0,33 2,1 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Абсорбция влаги 0,05   % D48/50℃ 0,050" (1.27mm) толщиной IPC-TM-650 2.6.2.1
Термальная проводимость 0,49   W/m/k 80℃ ASTM C518
Коэффициент теплового расширения 47
34
117
X
Y
Z
ppm/℃ RH 23℃/50% IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D3850
Плотность 2,7   g/cm3   ASTM D792
Специфическая жара 0,97 (0,231)   j/g/k
(BTU/ib/OF)
  Высчитанный
Медная корка 14,3 (2,5)   pli (N/mm) после поплавка припоя IPC-TM-650 2.4.8
Воспламеняемость V-0       UL 94
Неэтилированный процесс совместимый Да



PCB Rogers RT/Duroid 6006 высокочастотный с зеленой маской припоя 3
