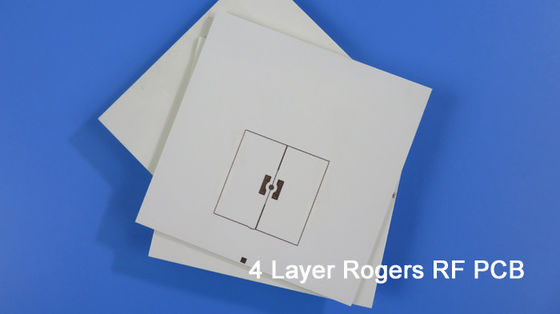

RO4350B шторки 4 слоев через PCB золота погружения для датчика радиолокатора

RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor
RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor

Большие изображения :  RO4350B шторки 4 слоев через PCB золота погружения для датчика радиолокатора

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-065.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Базовый материал: РО4350Б Количество слоев: 4 слоя
Толщина ПКБ: 10,0 мм Вес меди: 1 унция
Поверхностная отделка: Золото погружения
Выделить:

PCB золота погружения 4 слоев

,

Шторки через PCB золота погружения

,

Шторки через PCB радиолокатора



4 слоя высокочастотных ПХБ, построенных на 6,6 миллиметрахи 20млRO4350B с слепым проходом для датчиков радаров

(Платы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Многослойные ПХБ Rogers изготавливаются на основе нескольких объединенных ядер, которые отличаются от многослойных ПХБ FR-4.524 мм).



RO4350B
4 миллилитра 0.101 мм
60,6 миллиметра 0.168 мм
10 миллилитров 0.254 мм
130,3 миллиона 0.338 мм
160,6 миллиметра 0.422 мм
20 миллилитров 0.508 мм
30 миллилитров 0.762 мм
60 миллилитров 1.524 мм



Так что это очень интересно, что сборка из 4 слоев может быть сделана разными способами.



Сегодня мы представим четырехслойные печатные платы Роджерса, построенные на 6,6 миллиметрах и 20 миллиметрах RO4350B.

Давайте посмотрим первую и покажем первую сборку.



RO4350B шторки 4 слоев через PCB золота погружения для датчика радиолокатора 0



Склад 1 по слой 2 представляет собой первое ядро 6,6 миллиметра, слой 3 по слой 4 - второе ядро 20 миллиметров, они объединены через 2 листа RO4450F (1 RO4450F = 4 миллиметра).Толщина 0 ммПоскольку это асимметричное накопление, допускается 1,2% изгиба. Он изготовлен по IPC 6012 класс 2 с использованием предоставленных данных Гербера.Каждая из 10 досок упакована для отправки..



Второй очень похож на предыдущий, объясняет все.

RO4350B шторки 4 слоев через PCB золота погружения для датчика радиолокатора 1



Особенности и преимущества

1) Диэлектрическая постоянная (DK) низкая и стабильная, поэтому передача сигнала хороша без задержек.

2) Золото погружения имеет отличную плоскость поверхности, особенно полезная для ПХБ с BGA пакетов или даже CSP монтированных компонентов, чтобы уменьшить уровень сбоя во время сборки и сварки.

3) 100% испытаний, включая испытания на электричество и проверку AOI, испытания на тепловое напряжение, испытания надежности, испытания на сопротивление изоляции и испытания на ионное загрязнение;

4) Быстро и гибко для экономии времени производства от прототипа до стандартного производства

5) UL признанный и соответствующий Директиве RoHS



Применениес

Телевизионная антенна, Комбинатор передатчика, Индукция переключателя управления звуком, Усилитель, установленный на башне, Модуль RF, Разделитель питания, Блок низкого шума, Антенна 4G



Размер ПКБ 70 мм х 125 мм = 1 шт.
Тип доски Многослойные печатные платы
Количество слоев 4 слоя
Компоненты поверхностного монтажа Да, да.
С помощью отверстий Да, да.
СТРАНКОВАНИЕ слоев Медь ----- Сигнал 18um ((0.5 унций) + пластина верхний слой
RO4350B 0,508 мм
Медь ----- Простая 0,018 мм
Препрег RO4450F X 3, 0,305 мм
Медь ----- простые 0,018 мм
RO4350B 0,508 мм
Медь ------- 18um ((0,5 унций) + пластина BOT слой
Технологии
Минимальные следы и пространство: 4 мл / 5 мл
Минимальные / максимальные отверстия: 00,4 мм / 5,6 мм
Количество различных отверстий: 12
Количество отверстий: 121
Количество измельченных слотов: 0
Количество внутренних отрезков: NA
Управление импеданцией: Никаких
Номер золотого пальца: Никаких
Материал для доски
Базовый материал: RO4350B Tg280°C, er<3.48Корпорация Роджерс.
Окончательная фольга внешняя: 1 унция
Внутренняя конечная фольга: 0.5 унций
Окончательная высота ПХБ: 10,42 мм ± 10%
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка Золото для погружения
Маска для сварки применяется: Никаких
Цвет маски для сварки: Никаких
Тип паяльной маски: Никаких
Контур/резка Маршрутизация
Маркировка
Страна легенды компонента Никаких
Цвет легенды компонента Никаких
Наименование или логотип производителя: Никаких
ВИА Плотное отверстие (PTH), минимальный размер 0,4 мм.
Оценка воспламеняемости UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура: 0.0059"
Площадь: 0.0029"
Толерантность сверла: 0.002"
ТЕСТ 100% электрическое испытание до отправки
Тип поставляемого произведения искусства файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ По всему миру, по всему миру.



RO4350B шторки 4 слоев через PCB золота погружения для датчика радиолокатора 2
