Гибридный ПКБ 1,4 мм RO4003C и FR4 через отверстия ПКБ с регулируемым импедансом ПКБ

PCB 6 слоев гибридный сделал на 12mil 0.305mm RO4003C и FR-4 для спутниковой антенны

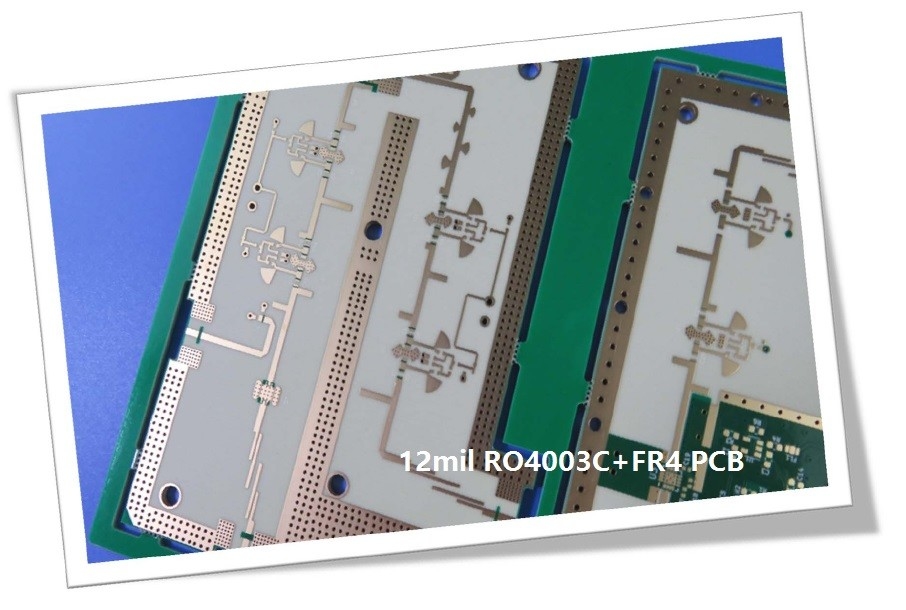

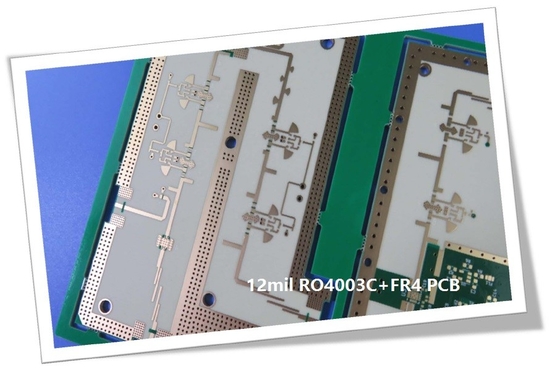

Сегодня мы вводим тип PCB RF 6 слоев построенного на 12mil RO4003C и FR-4. Эта доска использована для спутниковой антенны. После чертежа стог-вверх доски.

Просмотр от стога-вверх, ядр 12mil на верхнем слое и он главным образом играет роли слоя сигнала. Ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате. Слои остатков материал эпоксидной смолы FR-4 стеклянный с подобной толщиной с RO4003C.

Детальные спецификации следующим образом.

Основное вещество: 12mil 0.305mm RO4003C+ Tg170 FR-4

Диэлектрическая константа: 3.38+/-0.05

Отсчет слоя: 6 слоев

Через тип: Через отверстия

Формат: 105mm x 80mm = 1 типа = 1 часть

Поверхностный финиш: Золото погружения

Медный вес: Наружный слой 35μm/внутренний слой 18μm

Маска/сказание припоя: Зеленый/белый

Окончательная высота PCB: 1,4 mm

Другие: Импеданс контролировал PCB

Стандарт: Класс 2 IPC 6012

Упаковка: 20 панелей упакованы для пересылки.

Время выполнения: 10 рабочих дней

Срок годности при хранении: 6 месяцев

В настоящее время, зрелые смешанные отжимая материалы следующим образом:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4
