HDI PCB TU-883 Материал 8 Слой 1,5 мм Импеданс жесткая доска

HDI PCB TU-883 Материал 8 Слой 1,5 мм Импеданс жесткая доска

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
PCB Material:
TU883
Layer Count:
8-layer
PCB Thickness:
1.45mm +/- 10%
Solder Mask:
Blue
Silkscreen:
White
Surface Finish:
ENEPIG
Выделить:

Импеданс жесткая плата HDI PCB

,

1.5 мм HDI PCB

,

8 слоев HDI PCB-карты

Описание продукта

Откройте для себя наши передовые 8-слойные жесткие печатные платы, тщательно изготовленные из материала TU-883, предназначенные для высокопроизводительных приложений,Этот ПХБ превосходит все окружающие среды, требующие скорости и низких потерь.Независимо от того, разрабатываете ли вы радиочастотные устройства, высокопроизводительные вычислительные системы или телекоммуникационные решения, наши печатные платы предлагают надежность и точность, необходимые для повышения уровня ваших проектов.



Важные спецификации: надежный дизайн, соответствующий высоким стандартам
Наш 8-слойный ПХБ поставляется с основными характеристиками, которые гарантируют высокую производительность:



Слои: 8 слоев для сложных конструкций
Материал: TU-883 (ThunderClad 2) для повышения долговечности
Маска для сварки: синий цвет с обеих сторон для видимости и защиты
Шелковый экран: хрустящий белый цвет сверху для легкой идентификации
Поверхностная отделка: ENEPIG для повышенной сварной способности
Общая толщина: 1,45 мм ± 10% для гибкости при нанесении
Размер: 97,3 мм х 67,7 мм, идеально подходит для различных целей
Минимальный размер отверстия: 0,25 мм для точного проектирования
Толщина сварной маски: 10μm, обеспечивающая долговечность
Минимальная диэлектрическая толщина: 100 мкм для поддержания целостности сигнала
Минимальная ширина следа: 150 мкм для эффективной схемы
Минимальное расстояние: 160 мкм для предотвращения помех.

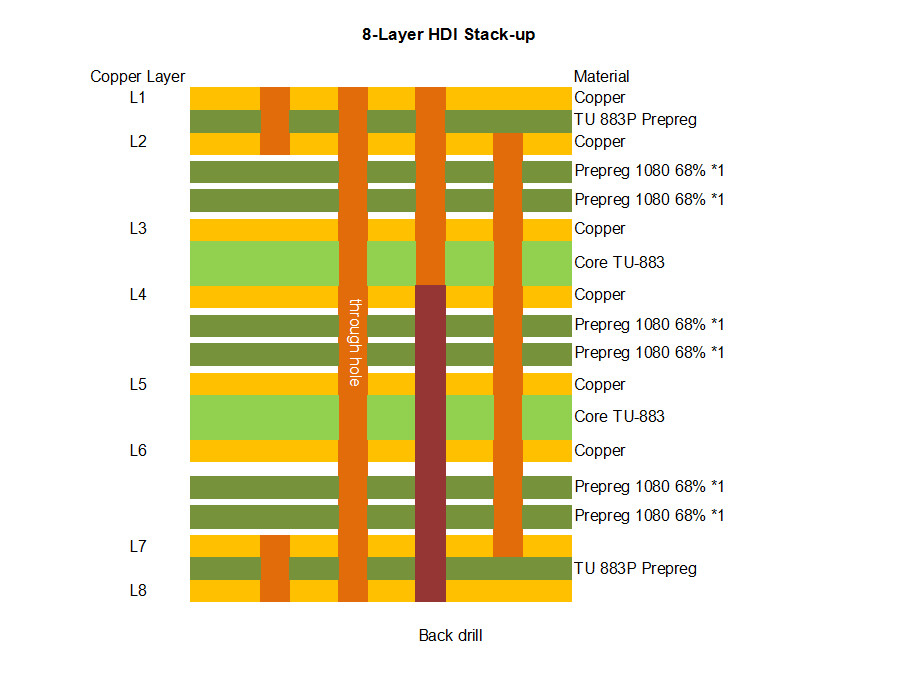

Функции через: Расширенные опции подключения
Слепые проемы: Да (L1-L2, L7-L8) для компактных конструкций
Погребённые проемы: Да (L2-L7) для оптимизации производительности
Задние пробитые проемы: Да (L1-L6) для повышения четкости сигнала



Контроль импеданции: настраивается для дифференциальных пар 50, 90 и 100 ом на различных слоях, обеспечивая целостность сигнала в различных приложениях.



Качество и соответствие требованиям: надежное производство
Наши печатные платы соответствуют стандартам качества IPC-класса 2, гарантируя надежность и превосходство.обеспечение совместимости с отраслевыми производственными процессамиЛучше всего то, что наши продукты доступны для клиентов по всему миру.



Материал ТУ-883: разработан для совершенства
TU-883 (ThunderClad 2) изготовлен из высокопроизводительной смолы, предназначенной специально для применения с низкими потерями.



Высокий Tg (TMA): 170°C для тепловой стабильности


Диэлектрическая постоянная: 3,39 @ 10 ГГц для надежной передачи сигнала


Фактор рассеивания: 0,0045 @ 10 ГГц, минимизируя потери энергии


Стабильная производительность: постоянная Dk/Df в диапазоне частот и температур


Устойчивость к влаге: исключительная защита от факторов окружающей среды


Совместимость без свинца: идеально подходит для современных производственных процессов



Ключевые черты, которые важны
Улучшенное тепловое расширение оси z: повышает производительность при тепловом напряжении



Способность противодействовать CAF: обеспечивает надежность в суровых условиях


Без галогена: экологически чистый и соответствующий отраслевым стандартам



HDI PCB TU-883 Материал 8 Слой 1,5 мм Импеданс жесткая доска 0



Многофункциональные приложения: где превосходят наши ПХБ
Наш передовой 8-слойный ПКБ идеально подходит для широкого спектра приложений, в том числе:



Радиочастотные устройства: идеально подходят для улучшения коммуникационных технологий с минимальной потерей сигнала.


Backplane и высокопроизводительные вычисления: оптимизированы для среды с интенсивным использованием данных, обеспечивая надежную производительность в сложных вычислительных задачах.


Линейные карты и решения для хранения: предназначены для поддержки высокоскоростной передачи данных, что имеет решающее значение для эффективного хранения и сетевых операций.


Серверы и телекоммуникационное оборудование: необходимые для поддержания надежной связи и производительности в серверной и телекоммуникационной инфраструктуре.


Офисные маршрутизаторы: хорошо подходят для повышения надежности и скорости офисных сетевых решений, обеспечивая бесперебойную связь для различных устройств.



Получите заявку сегодня!
Если вы ищете высокопроизводительное решение PCB, которое отвечает требованиям современной электроники, наш 8-слойный PCB TU-883 - идеальный выбор.Свяжитесь с нами сейчас, чтобы обсудить ваши требования или запросить предложение.

Рекомендуемые продукты
продукты
Подробная информация о продукции
HDI PCB TU-883 Материал 8 Слой 1,5 мм Импеданс жесткая доска
МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
PCB Material:
TU883
Layer Count:
8-layer
PCB Thickness:
1.45mm +/- 10%
Solder Mask:
Blue
Silkscreen:
White
Surface Finish:
ENEPIG
Minimum Order Quantity:
1PCS
Цена:
USD9.99-99.99/PCS
Packaging Details:
Vacuum bags+Cartons
Delivery Time:
8-9 working days
Payment Terms:
T/T
Supply Ability:
5000PCS per month
Выделить

Импеданс жесткая плата HDI PCB

,

1.5 мм HDI PCB

,

8 слоев HDI PCB-карты

Описание продукта

Откройте для себя наши передовые 8-слойные жесткие печатные платы, тщательно изготовленные из материала TU-883, предназначенные для высокопроизводительных приложений,Этот ПХБ превосходит все окружающие среды, требующие скорости и низких потерь.Независимо от того, разрабатываете ли вы радиочастотные устройства, высокопроизводительные вычислительные системы или телекоммуникационные решения, наши печатные платы предлагают надежность и точность, необходимые для повышения уровня ваших проектов.



Важные спецификации: надежный дизайн, соответствующий высоким стандартам
Наш 8-слойный ПХБ поставляется с основными характеристиками, которые гарантируют высокую производительность:



Слои: 8 слоев для сложных конструкций
Материал: TU-883 (ThunderClad 2) для повышения долговечности
Маска для сварки: синий цвет с обеих сторон для видимости и защиты
Шелковый экран: хрустящий белый цвет сверху для легкой идентификации
Поверхностная отделка: ENEPIG для повышенной сварной способности
Общая толщина: 1,45 мм ± 10% для гибкости при нанесении
Размер: 97,3 мм х 67,7 мм, идеально подходит для различных целей
Минимальный размер отверстия: 0,25 мм для точного проектирования
Толщина сварной маски: 10μm, обеспечивающая долговечность
Минимальная диэлектрическая толщина: 100 мкм для поддержания целостности сигнала
Минимальная ширина следа: 150 мкм для эффективной схемы
Минимальное расстояние: 160 мкм для предотвращения помех.

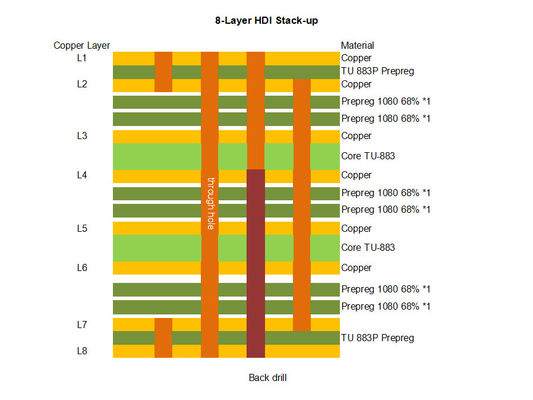

Функции через: Расширенные опции подключения
