Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | RO4350B ядро, RO4450B PP | Количество слоев: | 10 слоев |
|---|---|---|---|
| Толщина ПКБ: | 2 мм | Размер ПКБ: | 115 х 110 мм = 1 PCS = 1 дизайн |
| Вес меди: | Внутренняя 0,5 унции, наружная 1 унция | Поверхностная отделка: | Electroless никель над золотом погружения (ENIG) |
| Выделить: | Доска PCB IATF16949 RF,доска PCB 2mm RF,Pcb 10 слоев |
||

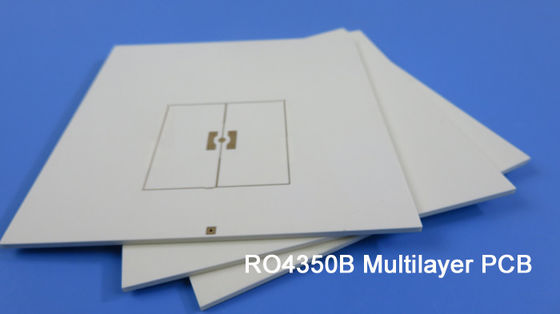

10 слоев высокочастотных ПКБ, построенных на 5 ядрахС от10mil RO4350B с 4mil RO4450F для широкополосных беспроводных решений
(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)
В предыдущих продуктах мы говорили о 4-слойных RF PCB и 6-слойных RF PCB. Мы знали, что многослойные PCB Rogers сделаны из разных ядер.Это правильно??
10-слойный радиочастотный ПКЖ изготовлен на 5 ядрах материала Роджерса. Поскольку конечная толщина не будет намного толще, поэтому обычно используется тонкое ядро, такое как 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B,8mil RO4003C и 12mil RO4003C и т.д..
Сегодня этот 10-слойный ПКБ на 5 ядрах из 10 миллилоров RO4350B в сочетании с RO4450F препрег.
Он предназначен для применения в широкополосных беспроводных решениях. Он имеет толщину 2,0 мм, подкладки погружения покрыты золотом. Он изготовлен по IPC 6012 Класс 2 с использованием предоставленных данных Гербера.Каждая из 10 досок упакована для отправки..
Параметр и таблица данных
| Размер ПКБ | 115 х 110 мм = 1 PCS = 1 дизайн |
| Тип доски | Высокочастотные ПКБ, многослойные ПКБ |
| Количество слоев | 10 слоев |
| Компоненты поверхностного монтажа | Да, да. |
| С помощью отверстий | Нет |
| СТРАНКОВАНИЕ слоев | верхний слой: сигнал - 1/2 унции фольги + 25μm Cu |
| Ядро RO4350B -0,254 мм | |
| INT 1: смешанная - 1/2 унции фольги | |
| Препрег RO4450F -0.202 мм (2 x 0.101) | |
| INT 2: смешанная - 1/2 унции фольги | |
| Ядро RO4350B -0,254 мм | |
| INT 3: смешанная - 1/2 унции фольги | |
| Препрег RO4450F -0.202 мм (2 x 0.101) | |
| INT 4: смешанная - 1/2 унции фольги | |
| Ядро RO4350B -0,254 мм | |
| INT 5: смешанная - 1/2 унции фольги | |
| Препрег RO4450F -0.202 мм (2 x 0.101) | |
| INT 6: смешанная - 1/2 унции фольги | |
| Ядро RO4350B -0,254 мм | |
| INT 7: смешанная - 1/2 унции фольги | |
| Препрег RO4450F -0.202 мм (2 x 0.101) | |
| INT 8: смешанная - 1/2 унции фольги | |
| Ядро RO4350B -0,254 мм | |
| Лак BOT: сигнал - 1/2 унции фольги + 25μm Cu | |
| Технологии | |
| Минимальные следы и пространство: | 5.5мл/5мл |
| Минимальные / максимальные отверстия: | 0.3/2.0 мм |
| Количество различных отверстий: | 9 |
| Количество отверстий: | 7505 |
| Количество измельченных слотов: | 0 |
| Количество внутренних отрезков: | 0 |
| Управление импеданцией | Нет |
| Материал для доски | |
| Эпоксид стекла: | RO4350B ядро 0,254mm ((10mil), RO4450B PP 0,1mm ((4mil) |
| Окончательная фольга внешняя: | 1 унция |
| Внутренняя конечная фольга: | 0.5 унций |
| Окончательная высота ПХБ: | 20,0 мм ± 10% |
| ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
| Поверхностная отделка | Никель без электричества над погружением золота (ENIG) (( 0,05 мкм над 3 мкм никеля) |
| Маска для сварки применяется: | Никаких |
| Цвет маски для сварки: | Никаких |
| Тип паяльной маски: | Никаких |
| Контур/резка | Маршрутизация |
| Маркировка | |
| Страна легенды компонента | Никаких |
| Цвет легенды компонента | Никаких |
| Наименование или логотип производителя: | Никаких |
| ВИА | Покрытие через отверстие (PTH), через палатку. |
| Оценка воспламеняемости | UL 94-V0 Минимальное разрешение. |
| Размерная толерантность | |
| Размер контура: | 00,15 мм. |
| Площадь: | 0.0030" (0,076 мм) |
| Толерантность сверла: | 0.002" (0,05 мм) |
| ТЕСТ | 100% электрическое испытание до отправки |
| Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
| ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
Особенности и преимущества
1) Отличная размерная стабильность.
2) Хорошая высокотемпературная и низкотемпературная стойкость.
3) Золото погружения имеет отличную плоскость поверхности, особенно полезная для ПХБ с BGA пакетов или даже CSP монтированных компонентов, чтобы уменьшить уровень отказов во время сборки и сварки.
4) Инженерный дизайн предотвращает возникновение проблем в предпродакшн.
5) DDU доставка от двери к двери с конкурентоспособными расходами на доставку,
6) Нет MOQ, низкая стоимость прототипов и образцов.
Заявления
РЧ-передатчик, коммуникационные реле, блок низкого шума, модуль разделения
