Мы с гордостью представляем нашу передовую 8-слойную печатную плату (PCB), тщательно разработанную с использованием высококачественных материалов RO4350B.Этот ПКБ специально разработан для удовлетворения требований высокопроизводительных электронных приложений, обеспечивая исключительную надежность и эффективность в самых разных условиях.
Основные характеристики
- Базовый материал: наш ПХБ использует премиальный RO4350B, известный своей электрической производительностью и изготовляемостью.
- Количество слоев: доска состоит из 8 слоев, что позволяет создавать сложные конструкции и расширять функциональность.
- Размеры доски: размер доски 96,4 мм х 163,9 мм (с допуском ± 0,15 мм), она компактна, но достаточно просторна для размещения различных компонентов.
- Минимальные следы/пространство: конструкция включает мелкие следы и пространства 4/6 миллиметров, обеспечивая высокую плотность макетов.
- Минимальный размер отверстия: имеет минимальный размер отверстия 0,4 мм, подходящий для широкого спектра компонентов.
- Толщина готовой доски: толщина готовой доски составляет 1,8 мм, что обеспечивает прочность и долговечность.
- Вес готовой меди: внешние слои имеют вес меди 1 унции (1,4 миллилатра), в то время как внутренние слои имеют комбинацию 1 унции (1,4 миллилатра) и 0,5 унции (0,7 миллилатра).
- Окончание поверхности: наши доски поставляются с электролесной никелевой погруженной золотой отделкой, повышая сварную способность и защищая от окисления.
- Шелковый экран: верхний и нижний слои маркированы белым шелковым экраном для четкой идентификации компонентов.
- Маска для сварки: обе стороны доски покрыты зеленой маской для дополнительной защиты и эстетической привлекательности.
- Проходы: все проходы заполнены смолой и закрыты, что обеспечивает надежное соединение и улучшенную тепловую производительность.
- Электрические испытания: каждая плата проходит строгое 100% электрическое испытание перед отгрузкой, гарантирующее функциональность и производительность.
- Контроль импедантности: импедантность тщательно контролируется на уровне 50 Ом на определенных слоях, повышая целостность сигнала.
Подробности строительства

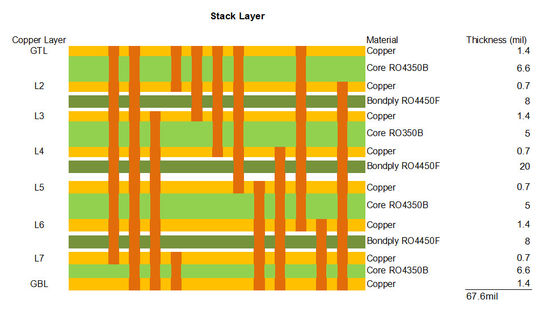

Этот передовой печатный лист имеет сложный набор, который сочетает в себе несколько слоев материалов Rogers RO4350B и RO4450F.Эта уникальная конструкция не только обеспечивает превосходную тепловую устойчивость, но и обеспечивает превосходные электрические характеристикиТвердый контроль над диэлектрическими свойствами позволяет надежно работать в сложных условиях.
| RO4350B Типичная стоимость |
| Недвижимость |
RO4350B |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037
0.0031 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.2 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
5.7 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
203 ((29.5)
130(18.9) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.69 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88
(5,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
(3) V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Характеристики производительности
- Диэлектрическая постоянная (RO4350B): Диэлектрическая постоянная поддерживается на уровне 3,48 ± 0,05 при 10 ГГц, минимизируя потерю сигнала.
- Теплопроводность: с теплопроводностью 0,69 W/m/°K, этот ПКБ эффективно рассеивает тепло, повышая общую производительность.
- Высокий Tg (> 280 °C): высокая температура перехода стекла обеспечивает стабильность во время обработки и надежность работы.
- Низкий уровень поглощения воды: материал имеет низкий уровень поглощения воды 0,06%, что еще больше повышает его долговечность в различных условиях.
Заявления
Этот 8-слойный ПКБ универсален и хорошо подходит для широкого спектра приложений, включая, но не ограничиваясь:
- Антенны базовой станции: идеально подходят для усиления сигналов связи.
- Радиочастотные идентификационные теги: идеально подходят для приложений, требующих точного отслеживания.
- Автомобильные радары и датчики: предназначены для удовлетворения строгих требований автомобильных технологий.
- ЛНБ для спутников прямого вещания: обеспечение высокой производительности спутниковой связи.
Обеспечение качества
Изготовленный в соответствии со стандартами IPC-класса-2, этот ПКБ придерживается строгих мер контроля качества, гарантирующих, что каждый блок долговечен и способен работать в критических условиях.
Доступность
Этот передовой печатный лист доступен для покупки во всем мире, предоставляя вам возможность интегрировать современные технологии в ваши электронные проекты.
Заключение
Улучшите свои электронные проекты с помощью нашего превосходного 8-слойного PCB RO4350B.и строгое обеспечение качества делают его идеальным выбором для высокопроизводительных приложений в современном быстро меняющемся технологическом ландшафте.Опыт повышенной надежности и эффективности с помощью наших передовых PCB решений.
