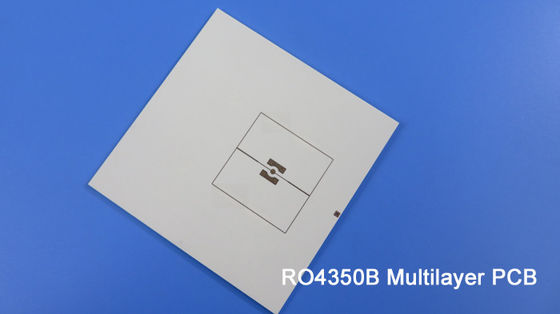

PCB 4 слоев высокочастотный построенный на 2 ядрах 20mil RO4350B с задним сверлом для отслежывателя GPS
Этот тип PCB Rogers 4 слоев построен на ядре 2 0.508mm (20mil) RO4350B для применения отслежывателя GPS. Эта доска, мы использовали заднюю сверля технологию для того чтобы достигнуть «слепого через». См. стог-вверх.
Задний сверлить может уменьшить взаимодействие шума и улучшить целостность сигнала. Используя задний сверлить успешно уменьшил затруднение изготовления PCB и избежал пользы похороненного /blind через процесс.
Спецификации PCB следующим образом:
Основное вещество: RO4350B 20 mil + RO4450B 4 mil
Отсчет слоя: 4 слоя
Тип: Смешанный множитель филированный отдельно
Формат: 70mm x 125mm = 1 части
Поверхностный финиш: Золото погружения
Медный вес: Наружный слой 18 слоя 35 um/внутренний um
Маска/сказание припоя: Зеленый/белый
Окончательная высота PCB: 1,42 mm
Стандарт: Класс 2 IPC 6012
Упаковка: По каждому 25 панелей упакованы для пересылки.
Время выполнения: 12 рабочего дня
Срок годности при хранении: 6 месяцев
Особенности и преимущества
1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
2) Низкий термальный коэффициент диэлектрической константы;
3) Заднее сверля уменьшая взаимодействие шума;
4) ISO9001, ISO14001, UL аттестовало изготовляя фабрику;
5) квадратная возможность месяца метра 30000;
Мы можем увидеть их применения в зубчатом колесе коробки передач мультиплексора, видео-, малошумном блоке, рассекателе силы etc.
Параметр и технические спецификации
| РАЗМЕР PCB | 70mm x 125mm = 1 части |
| ТИП ДОСКИ | PCB Multlayer |
| Количество слоев | 4 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ | Медь -----0,5 oz) +plate ВЕРХНИЙ слой сигнала 18um ( |
| RO4350B 0,508 mm | |
| Медь -----Равнина 0,018 mm | |
| Prepreg RO4450F x 3, 0.305mm | |
| Медь ----- Равнина 0,018 mm | |
| RO4350B 0,508 mm | |
| Медь ------- 18um (0.5oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 4 mil/5 |
| Минимальные/максимальные отверстия: | 0,4 mm/5,6 mm |
| Количество различных отверстий: | 12 |
| Количество буровых скважин: | 121 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | NA |
| Управление импеданса: | N/A |
| Номер пальца золота: | N/A |
| МАТЕРИАЛ ДОСКИ | |
| Основное вещество: | RO4350B Tg280℃, er<3> |
| Окончательная фольга внешняя: | 1 oz |
| Окончательная фольга внутренняя: | 0,5 oz |
| Окончательная высота PCB: | 1,42 mm ±10% |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения |
| Припаяйте маску для того чтобы примениться к: | N/A |
| Цвет маски припоя: | N/A |
| Тип маски припоя: | N/A |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | N/A |
| Цвет компонентного сказания | N/A |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.4mm. |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
