PCB PTFE высокочастотный с 0.5mm толстым с золотом погружения

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-088.V1.0

Основное вещество:

Отсчет слоя:

2 слоя, многослойный, гибридный тип

Толщина PCB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm и 5.0mm, etc.

Размер PCB:

≤400mm x 500mm

Маска припоя:

Зеленый, черный, без цвета и т. Д.

Silkscreen:

Белый, черный, без шелкографии и т. Д.

Медный вес:

0,5 унции, 1 унция, 2 унции

Поверхностный финиш:

Голая медь, HASL, ENIG и т. д.

Выделить:

PCB тефлона PTFE высокочастотный

PCB 0.5mm толстый высокочастотный

PCB золота погружения высокочастотный

Описание продукта

Высокочастотный PCB построенный на PTFE (тефлоне) с 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm толстыми с золотом погружения, серебром, оловом и OSP

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем,

Сегодня мы говорим о монтажной плате F4B (PTFE) высокочастотной.

F4B серия PTFE основало высокочастотные материалы которое бренд Китая. Оно имеет преимущества на цене и качестве в применении навигации, радиолокатора, спутниковой связи, сообщений 4G, сообщений 5G и подобия.

Общие доступные диэлектрического постоянного 2,2, 2,55 и 2,65, другое значение диэлектрических констант 2,17, 2,45, 2,75 и 3,0 etc; Медный вес доступный 0.5oz, 1oz и 2oz и 3oz; толщина рядов доски от 0.17mm до 5.0mm.

Возможность PCB
Материал PCB:	PTFE
Указатель:	Серия F4B
Диэлектрическая константа:	2,2, 2,55 и 2,65
	2,17, 2,45, 2,75 и 3,0
Отсчет слоя:	2 слоя, разнослоистый, гибридный тип
Медный вес:	0.5oz, 1oz, 2oz
Толщина PCB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Толщина PCB:	1.5mm, 2.0mm, 3.0mm, 4.0mm и 5.0mm, etc.
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, отсутствие цвет etc…
Поверхностный финиш:	Обнаженная медь, HASL, ENIG etc.

Мы можем обеспечить вас с одиночной, который встали на сторону доской, двойной, который встали на сторону доской, разнослоистой доской и гибридной монтажной платой с FR-4.

Общий используемый цвет маски припоя зелен, черен и никакой цвета.

Поверхностный финиш обычно использовал обнаженная медь (отсутствие финиша), HASL и золото погружения.

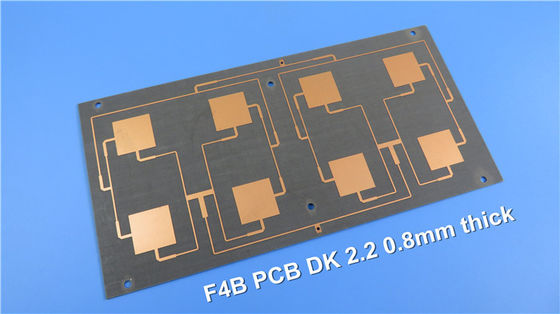

PCB PTFE высокочастотный с 0.5mm толстым с золотом погружения 0

Основной цвет PCB F4B коричнев.

Электрические свойства F4B PTFE

Имя	Условие испытаний			Блок	Значение
Плотность	Нормальное состояние			g/ см³	2.1~2.35
Абсорбция влаги	Погружение в дистиллированной воде 20±2℃ на 24 часа			%	≤0.02
Рабочая температура	Высокая камера температуры			℃	-50℃~+260℃
Термальная проводимость				W/m/k	0,8
CTE (типичный)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (типичный)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (типичный)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Фактор усушки	2 часа в кипятке			%	0,0002
Поверхностная резистивность	500V DC		Нормальное состояние	M·Ω	≥1×104
			Постоянн влажность и температура		≥1×103
Резистивность тома	Нормальное состояние			MΩ.cm	≥1×106
	Постоянн влажность и температура				≥1×105
Сопротивление Pin	DC 500V	Нормальное состояние		MΩ	≥1×105
		Постоянн влажность и температура			≥1×103
Поверхностная диэлектрическая прочность	Нормальное состояние			d=1mm (Kv/mm)	≥1.2
	Постоянн влажность и температура				≥1.1
Диэлектрическая константа	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Коэффициент энергопотерь	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Кроме PCB F4B, мы также поставляем высокочастотные монтажные платы основанные на материале Rogers, taconic материале и Arlon etc. например список ниже:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc.

Arlon AD450, AD600 etc.

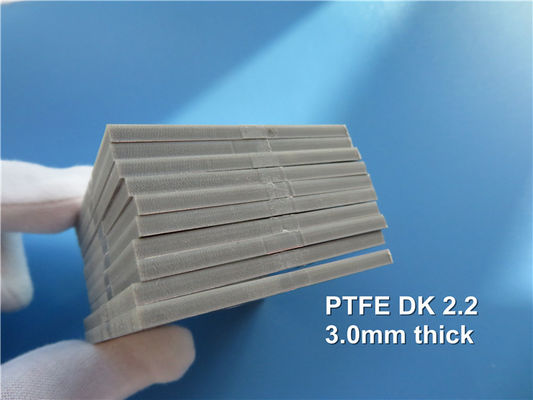

PCB PTFE высокочастотный с 0.5mm толстым с золотом погружения 1

Вы радушны для того чтобы связаться мы для вашего дознания. Спасибо для вашего чтения.
