Доски PCB TLF-35 400x500mm финиш разнослоистой Taconic обнаженный медный поверхностный

Доски PCB TLF-35 400x500mm финиш разнослоистой Taconic обнаженный медный поверхностный

МОК: 1pcs
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-091.V1.0
Основное вещество:
Органическ-керамические ламинаты TLF-35
Отсчет слоя:
1 слой, 2 слоя, 4 слоя.
Толщина PCB:
0.8mm, 1.6mm
Размер PCB:
≤400 мм х 500 мм
Медный вес:
0.5oz, 1oz, 2oz
Поверхностный финиш:
Обнаженная медь, HASL, ENIG, олово etc погружения.
Выделить:

Обнаженная медная разнослоистая доска PCB

,

доска PCB 400x500mm разнослоистая

,

Разнослоистая доска PCB IATF16949

Описание продукта

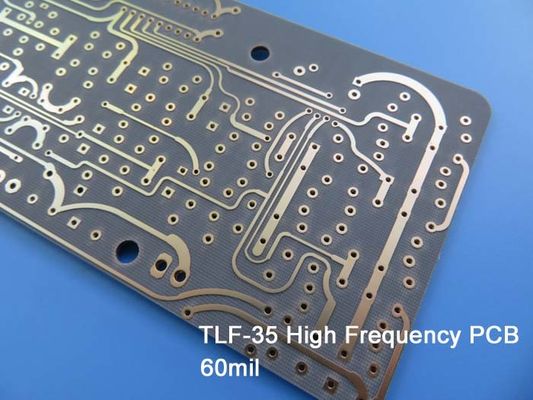

Taconic TLF-35 Высокочастотная печатная платас покрытием толщиной 30 мил, 60 мил, иммерсионным золотом, HASL, иммерсионным серебром и оловом

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Всем привет,

Сегодня мы поговорим о высокочастотной печатной плате TLF-35.



Taconic TLF-35 представляет собой органо-керамический ламинат, в основе которого армирование тканым стекловолокном.Это результат как технологии керамического заполнения, так и стекловолокна с покрытием из ПТФЭ.



Доски PCB TLF-35 400x500mm финиш разнослоистой Taconic обнаженный медный поверхностный 0



Типичные значения TLF-35

Свойство Метод испытания Единицы Ценить Единицы Ценить
Диэлектрическая проницаемость при 1,9 ГГц IPC-TM650 2.5.5.5.1 Мод   3,50 ±0,05   3,50 ±0,05
Коэффициент рассеивания при 1,9 ГГц IPC-TM650 2.5.5.5.1 Мод   0,0016   0,0016
Коэффициент рассеивания при 10 ГГц IPC-TM650 2.5.5.5.1 Мод   0,0022   0,0022
Впитывание воды МПК-ТМ 650 2.6.2.1 % 0,03 % 0,03
Прочность на отслаивание (1 унция меди) МПК-ТМ 650 2.4.8 Фунты/линейный дюйм 10 Н/мм 1,8
Объемное сопротивление МПК-ТМ 650 2.5.17.1 МОм·см 2,0 х 109 МОм·см 2,0 х 109
Удельное поверхностное сопротивление МПК-ТМ 650 2.5.17.1 Мом 3,0 х 108 Мом 3,0 х 108
Прочность на изгиб в продольном направлении ИПЦ-ТМ 650 650 2.4.4 пси 13000 Н/мм2 90
Прочность на изгиб в поперечном направлении ИПЦ-ТМ 650 650 2.4.4 пси 13000 Н/мм2 90
Теплопроводность МПК-ТМ 650 2.4.50 Вт/м/К 0,37 Вт/м/К 0,37
ху КТР (50 ~ 150) МПК-ТМ 650 2.4.41 частей на миллион/ 9-12 частей на миллион/ 9-12
КТР (50 ~ 150) МПК-ТМ 650 2.4.41 частей на миллион/ 80 частей на миллион/ 80
Воспламеняемость УЛ-94   В-0   В-0




Мы пользуемся следующими его преимуществами:

1. Улучшенные фазовые интермодуляционные искажения (PIMD) с DK3.5

TLF-35 предназначен для получения улучшенных характеристик PIMD на печатных платах с эффективным размером для антенного применения.Диэлектрическая проницаемость TLF-35 составляет 3,5, что соответствует требуемым уровням PIMD.



2. Улучшенное качество ПТГ

Он показывает лучшее качество PTH, что приводит к более стабильной стенке отверстия и сопротивлению изоляции даже для небольших просверленных отверстий.



3. Стабильный на высоких частотах

TLF-35 разработан для обеспечения превосходных характеристик на высоких частотах.



4. Низкое влагопоглощение

Сверхнизкая скорость поглощения влаги и низкий коэффициент рассеяния сводят к минимуму фазовый сдвиг в зависимости от частоты.



5. Стоимость.

Низкая стоимость позволяет реализовать большие объемы коммерческих микроволновых и радиочастотных приложений.



Доски PCB TLF-35 400x500mm финиш разнослоистой Taconic обнаженный медный поверхностный 1



Типичные приложения показаны ниже.

1. Антенна

2. Усилители мощности (TD-SCDMA, WCDMAS, LTE, WLAN и т. д.)

3. МШУ, повторитель УМ

4. Пассивные радиочастотные компоненты (фильтры, ответвители и т. д.)



Доски PCB TLF-35 400x500mm финиш разнослоистой Taconic обнаженный медный поверхностный 2



НашВозможности печатной платы(ТЛФ-35)

Возможности печатной платы
Материал печатной платы: Органо-керамические ламинаты
Обозначение: ТЛФ-35
Диэлектрическая постоянная 3,50 ±0,05
Количество слоев: 1 слой, 2 слоя, 4 слоя.
Вес меди: 0,5 унции, 1 унция, 2 унции
Толщина печатной платы: 0,8 мм, 1,6 мм
Размер печатной платы: ≤400 мм х 500 мм
Чистота поверхности: Голая медь, HASL, ENIG, иммерсионное олово и т. Д.




Мы можем поставить высокочастотную печатную плату TLF-35 с медью 1 унция и 2 унции, толщиной 0,8 мм и 1,6 мм, максимальным размером панели 400 X 500 мм, с отделкой поверхности медью, HASL, ENIG, иммерсионным оловом и т. д.



Bicheng специализируется на предоставлении вам прототипов, небольших партий и услуг массового производства.

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.



Спасибо за ваше чтение.
