2 доска PCB Rogers RT/Duroid 5880 RF слоя с 10mil 20mil 31mil

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-093.V1.0

Базовый материал:

RT/Duroid 5880

Количество слоев:

2 слой, многослойный, гибридный тип (смешанный)

Толщина ПКБ:

10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm)

Размер ПКБ:

≤400 мм х 500 мм

Маска для сварки:

Зеленый, черный, синий, желтый, красный и т.д.

Вес меди:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностная отделка:

Голая медь, HASL, ENIG, OSP и т.д.

Выделить:

Доска PCB RF 2 слоев

доска PCB 10mil RF

Доска PCB OSP RF

Описание продукта

РоджерсNT1dУроид 5880RFПХБс 10 миллилитров, 20 миллилитров, 31 миллилитров и 62 миллилитров покрытия погружения золота, погружения серебра, погружения олово и HASL

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)

Привет всем.

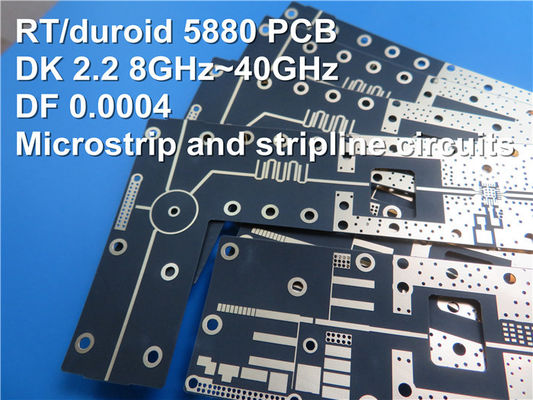

Сегодня мы представляем высокочастотные печатные платы, построенные на RT/duroid 5880 ламинатах.

RT/duroid 5880 - один из композитов PTFE, усиленных стеклянными микроволокнами Rogers, который предназначен для требовательных применений в схемах с полосой и микрополосой.

2 доска PCB Rogers RT/Duroid 5880 RF слоя с 10mil 20mil 31mil 0

Почему мы используем RT/duroid 5880?

Во-первых, случайные микроволокна обеспечивают исключительную однородность диэлектрической константы.

Во-вторых, диэлектрическая постоянная RT/duroid 5880 ламината является равномерной от панели к панели и постоянной в широком диапазоне частот.

В-третьих, его низкий коэффициент рассеивания расширяет полезность ламината RT/duroid 5880 до Ku-диапазона и выше.

В-четвертых, предназначены для строгих применений в стриплайн и микрострип схемах

НашСпособность ПКБ(RT/duroid 5880)

Способность ПКБ
ПКБ-материал:	Стеклянные микроволокно-укрепленные композиты из PTFE
Наименование:	NT1 недвижимость
Диэлектрическая постоянная:	2.2 ± 0,02 (процесс)
Диэлектрическая постоянная:	2.2 (конструкция)
Количество слоев:	2 слой, многослойный, гибридный тип (смешанный)
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	10 миллиметров (0,254 мм), 20 миллиметров (0,508 мм)
Толщина ПКЖ:	31 миллиметр (0,787 мм), 62 миллиметра (1,575 мм)
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, OSP и т.д.

RT/duroid 5880 может быть изготовлен в двухслойной, многослойной и гибридной формах.

2 доска PCB Rogers RT/Duroid 5880 RF слоя с 10mil 20mil 31mil 1

Типичными приложениями являются микрополосатые и полосатые схемы, широкополосные антенны коммерческих авиакомпаний, радиолокационные системы, миллиметровые волновые приложения, цифровые радиоантенны точка-точка и т.д.

2 доска PCB Rogers RT/Duroid 5880 RF слоя с 10mil 20mil 31mil 2

Основной цвет RT/duroid 5880 PCB - черный.

RT/duroid 5880 PCB также обладает свойствами низкого поглощения воды, отличной химической устойчивости и т.д.

Если у вас есть вопросы, пожалуйста, свяжитесь с нами.

Спасибо за чтение.

Приложение: Типичные значения Rogers 5880

NT1 дюроид
Недвижимость	NT1 недвижимость		Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	2.20 2.20±0.02 спек.		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование	2.2		Z	Никаких	от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,tanδ	0.0004 0.0009		Z	Никаких	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε	-125		Z	ppm/°C	-50°Cдо 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	2 x 10⁷		Z	Мом см	C/96/35/90	ASTM D 257
Сопротивляемость поверхности	3 x 10⁷		Z	Мом.	C/96/35/90	ASTM D 257
Специфическая температура	0.96.23)		Никаких	j/g/k (кал/г/с)	Никаких	Расчеты
Модуль тяги	Тест на 23°C	Испытание при 100°C	Никаких	MPa ((kpsi)	А.	ASTM D 638
	1070 ((156)	450 ((65)	X
	860 ((125)	380 ((55)	Y
Окончательный стресс	29(4.2)	20(2.9)	X
Окончательный стресс	27 (3.9)	18(2.6)	Y
Окончательное напряжение	6	7.2	X	%
Окончательное напряжение	4.9	5.8	Y	%
Модуль сжатия	710(103)	500 ((73)	X	MPa ((kpsi)	А.	ASTM D 695
	710(103)	500 ((73)	Y
	940 ((136)	670(97)	Z
Окончательный стресс	27(3.9)	22(3.2)	X
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Окончательное напряжение	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Поглощение влаги	0.02		Никаких	%	0.62" ((1.6мм) D48/50	ASTM D 570
Теплопроводность	0.2		Z	В/м/к	80°C	ASTM C 518
Коэффициент теплового расширения	31 48 237		X Y Z	ppm/°C	0-100°C	IPC-TM-650 2.4.41
Td	500		Никаких	°CTGA	Никаких	ASTM D 3850
Плотность	2.2		Никаких	gm/cm³	Никаких	ASTM D 792
Медная кожура	31.2 ((5.5)		Никаких	Пли ((Н/мм)	1 унция ((35 мм) фольги EDC после сварного плавателя	IPC-TM-650 2.4.8
Возгораемость	V-0		Никаких	Никаких	Никаких	UL 94
Процесс без свинца совместим	Да, да.		Никаких	Никаких	Никаких	Никаких
