Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | RO3010 | Отсчет слоя: | 2 слоя, разнослоистый, гибридный PCB |
|---|---|---|---|
| Толщина PCB: | 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) | Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, OSP etc… | ||
| Высокий свет: | ПКБ частоты коротковолнового диапазона Рогерс РО3010,PCB покрытия 50mil высокочастотный,Доска PCB Rogers погружения серебряная |
||

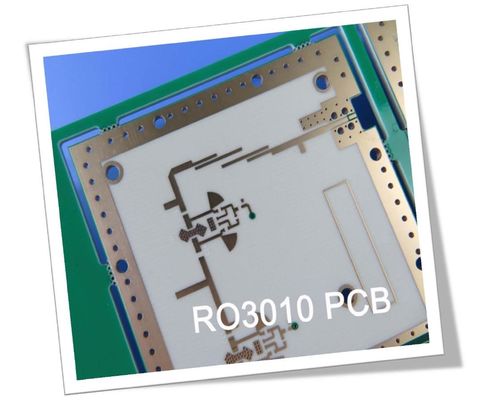

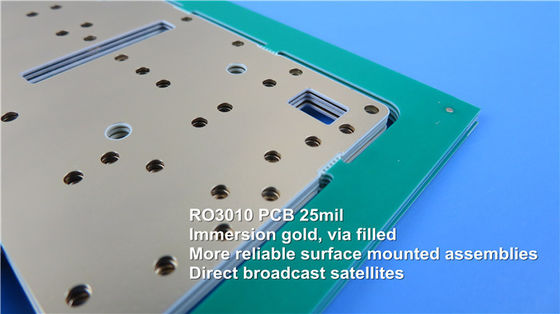

PCB Rogers RO3010 высокочастотный с серебром погружения покрытия 5mil, 10mil, 25mil и 50mil, золота погружения и олова
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Привет всем,
Сегодня мы беседа о RO3010 высокочастотном PCBs.
Высокочастотные ламинаты цепи RO3010 наполненные керамическ смеси PTFE запланированные для использовать в коммерчески микроволне и применениях RF. Своя очевидная характеристика что электрическое представление исключительно и механическое свойство стабилизировано и последовательно. Это позволяет нашему дизайнеру начать разнослоистую доску без сталкиваться проблемы коробоватости или надежности.
Больше особенности и применений следующим образом:
1. Превосходные механические свойства против температуры, надежное stripline и разнослоистые конструкции доски.
2. равномерные механические свойства, соответствующее для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными.
3. низкие спички, который нужно омеднять, оно коэффициента расширения в-самолета учитывает более надежные поверхностные установленные собрания; идеал для применений чувствительных к изменению температуры и сохранности формы экспоната превосходной.
Наша возможность PCB (RO3010)
| Возможность PCB | |
| Материал PCB: | наполненная Керамическ смесь PTFE |
| Обозначение: | RO3010 |
| Диэлектрическая константа: | 10. 2 ±0.3 (процесс) |
| 11,2 (дизайн) | |
| Отсчет слоя: | 2 слоя, разнослоистый, гибридный PCB |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: | 5mil (0.127mm), 10mil (0.254mm), |
| 25mil (0.635mm), 50mil (1.27mm) | |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, OSP etc… |
RO3010 высокочастотное PCBs доступны с двойной вставать на сторону, разнослоистый и гибридная конструкция, 0.5oz к 2oz закончила медь, 0,13 mm к размеру 1.3mm толстому, максимальному 400 mm 500mm, поверхностному финишу с обнаженной медью, горячему выравнивать воздуха, золоту etc погружения.
Типичные применения
1. Автомобильные применения радиолокатора
2. Антенны GPS
3. Усилители и антенны силы
4. Антенны заплаты для беспроводных сообщений
5. Сразу спутник передачи
Основной цвет PCB RO3010 бел.
Процесс производства высокочастотного PCB RO3010 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.
Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.
Спасибо для вашего чтения.
Приложение: Технические спецификации RO3010
| Типичное значение RO3010 | |||||
| Свойство | RO3010 | Направление | Блоки | Условие | Метод теста |
| Диэлектрическая константа, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline зажатое 2.5.5.5 | |
| Диэлектрическая константа, εDesign | 11,2 | Z | 8GHz до 40 GHz | Метод длины дифференциального участка | |
| Коэффициент энергопотерь, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Термальный коэффициент ε | -395 | Z | ppm/℃ | 10 GHz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Сохранность формы | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Резистивность тома | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Поверхностная резистивность | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Растяжимый модуль | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
| Абсорбция влаги | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Специфическая жара | 0,8 | j/g/k | Высчитанный | ||
| Термальная проводимость | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
| Коэффициент теплового расширения (- 55 к 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | RH 23℃/50% | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| Плотность | 2,8 | gm/cm3 | 23℃ | ASTM D 792 | |
| Медная корка Stength | 9,4 | Ib/in. | 1oz, EDC после поплавка припоя | IPC-TM 2.4.8 | |
| Воспламеняемость | V-0 | UL 94 | |||
| Неэтилированный процесс совместимый | Да | ||||
