Покрытие доски 10mil 25mil 50mil PCB Rogers 3006 толстое

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-099.V1.0

Основное вещество:

наполненная Керамическ смесь PTFE

Отсчет слоя:

2 слоя, разнослоистый, гибридный PCB

Толщина PCB:

10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, синий, желтый, красный и т. Д.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc.

Выделить:

Доска PCB Rogers 3006

толстая доска PCB покрытия 50mil

Керамическая заполненная доска PCB Rogers

Описание продукта

PCB Rogers RO3006 высокочастотный с толстым покрывая золотом погружения 10mil, 25mil и 50mil, олова погружения и серебра, OSP

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем,

Сегодня мы беседа о RO3006 высокочастотном PCBs.

Высокочастотные ламинаты цепи RO3006 наполненные керамическ смеси PTFE запланированные для использовать в коммерчески микроволне и применениях RF. Своя очевидная характеристика что электрическое представление исключительно и механическое свойство стабилизировано и последовательно. Это позволяет нашему дизайнеру начать разнослоистую доску без сталкиваться проблемы коробоватости или надежности.

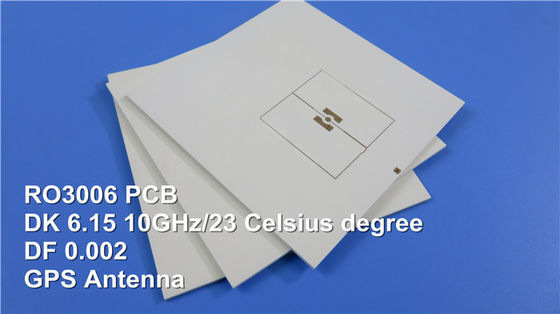

Покрытие доски 10mil 25mil 50mil PCB Rogers 3006 толстое 0

Больше особенности и применений следующим образом:

Во первых, превосходные механические свойства против температуры, оно надежный для stripline и разнослоистых конструкций доски.

Secondly, равномерные механические свойства, соответствующее для пользы с дизайнами разнослоистой доски стекла эпоксидной смолы гибридными.

В-третьих, низкие спички, который нужно омеднять, оно коэффициента расширения в-самолета учитывает более надежные поверхностные установленные собрания; идеал для применений чувствительных к изменению температуры и сохранности формы экспоната превосходной.

Возможность PCB
Материал PCB:	наполненная Керамическ смесь PTFE
Обозначение:	RO3006
Диэлектрическая константа:	6,15 ±0.3 (процесс)
Диэлектрическая константа:	6,5 (дизайн)
Отсчет слоя:	2 слоя, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	10mil (0.254mm), 25mil (0.635mm)
Толщина PCB:	50mil (1.27mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

RO3006 высокочастотное PCBs доступны с двойной вставать на сторону, разнослоистый и гибридная конструкция, 0.5oz к 2oz закончила медное, размер 400mm 0.3mm до 1.3mm толстый, максимальный 500mm, поверхностный финиш с обнаженной медью, горячий выравнивать воздуха, золото etc погружения.

Покрытие доски 10mil 25mil 50mil PCB Rogers 3006 толстое 1

Типичные применения автомобильные применения радиолокатора, антенны GPS, усилители и антенны силы, антенны заплаты для беспроводных сообщений, сразу передача спутниковый etc.

Покрытие доски 10mil 25mil 50mil PCB Rogers 3006 толстое 2

Основной цвет PCB RO3006 бел.

Процесс производства высокочастотного PCB RO3006 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.

Основной цвет PCB RO3006 бел.

Если вы имеете любые вопросы, пожалуйста чувствуйте свободный связаться мы.

Спасибо для вашего чтения.

Приложение: Технические спецификации RO3006

Типичное значение RO3006
Свойство	RO3006	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	6.15±0.05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 зажало Stripline
Диэлектрическая константа, εDesign	6,5	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,002	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-262	Z	ppm/℃	10 GHz -50℃to 150℃	IPC-TM-650 2.5.5.5
Сохранность формы	0,27 0,15	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Резистивность тома	105		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	105		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	1498 1293	X Y	MPa	23℃	ASTM D 638
Абсорбция влаги	0,02		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая жара	0,86		j/g/k		Высчитанный
Термальная проводимость	0,79		W/M/K	50℃	ASTM D 5470
Коэффициент теплового расширения (- 55 к 288℃)	17 17 24	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃ TGA		ASTM D 3850
Плотность	2,6		gm/cm3	23℃	ASTM D 792
Медная корка Stength	7,1		Ib/in.	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
