PCB Rogers RO3210 высокочастотный с золотом погружения покрытия 25mil

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-102.V1.0

Основное вещество:

RO3210

Отсчет слоя:

2 слоя, разнослоистый, гибридный PCB

Толщина Pcb:

25mil (0.635mm), 50mil (1.27mm)

Размер PCB:

≤400mm x 500mm

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

PCB Rogers RO3210 высокочастотный

PCB покрытия 25mil высокочастотный

PCB золота погружения высокочастотный

Описание продукта

PCB Rogers RO3210 высокочастотный с золотом погружения покрытия 25mil и 50mil, оловом погружения и серебром погружения

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Привет всем,

Сегодня мы говорим о RO3210 высокочастотном PCBs.

Высокочастотные ламинаты цепи RO3210 наполненные керамическ ламинаты усиленные со сплетенной стеклотканью. Материал RO3210 был конструирован как расширение материалов цепи серии RO3000 высокочастотных с одной различая характеристикой-- улучшенная механическая стабильность.

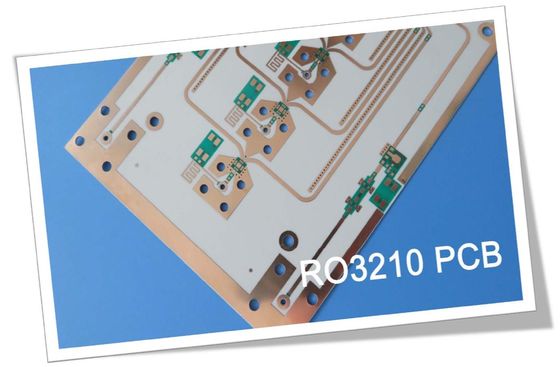

PCB Rogers RO3210 высокочастотный с золотом погружения покрытия 25mil 0

Особенности и преимущества следующим образом:

1. Сплетенное стеклянное подкрепление, улучшает ригидность для более легкой регуляции.

2, равномерное электрическое и механическое представление, идеальны для сложной разнослоистой высокочастотной структуры.

3. Низкие спички коэффициента расширения в-самолета, который нужно омеднять, который надежный для поверхностных установленных собраний; что соответствующее для пользы с дизайнами разнослоистой доски эпоксидной смолы гибридными.

4. Превосходная сохранность формы, результаты в высоких выходах продукции.

5. Поверхностная гладкость, учитывает более точную линию допуск вытравливания.

Возможность PCB

Материал PCB:	наполненные Керамическ ламинаты
Обозначение:	RO3210
Диэлектрическая константа:	10,2 ±0.5 (процесс)
Диэлектрическая константа:	10,8 (дизайн)
Отсчет слоя:	2 слоя, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	25mil (0.635mm), 50mil (1.27mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

Двойной слой RO3210 высокочастотное PCBs доступно с 0.5oz к 2oz закончил медное, размер 400mm 0.7mm и 1.3mm толстый, максимальный 500mm, поверхностный финиш с обнаженной медью, горячий выравнивать воздуха, золото etc погружения.

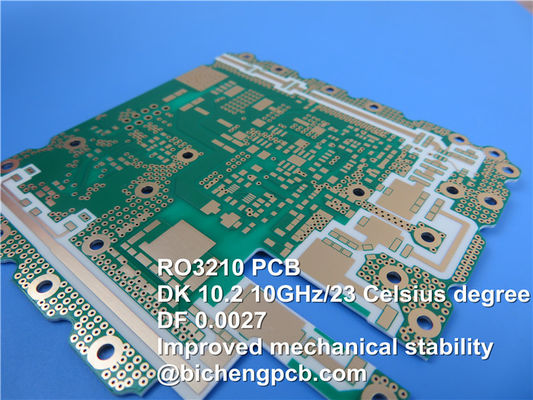

PCB Rogers RO3210 высокочастотный с золотом погружения покрытия 25mil 1

Типичные применения являются следующими:

1. Инфраструктура базовой станции

2. LMDS и беспроводной broadband

3. Backplanes силы

4. Удаленные читатели метра

5. Беспроводные системы радиосвязей

PCB Rogers RO3210 высокочастотный с золотом погружения покрытия 25mil 2

Основной цвет PCB RO3210 бел.

Процесс производства высокочастотного PCB RO3210 подобен стандартному PCB PTFE, поэтому соответствующее для процесса производства тома выигрывая выгодный рынок.

Технические спецификации высокочастотного материала цепи RO3210

Типичное значение RO3210
Свойство	RO3210	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, процесс ε	10.2±0.5	Z		10 GHz 23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, дизайн ε	10,8	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,0027	Z		10 GHz 23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-459	Z	ppm/℃	10 GHz 0℃to 100℃	IPC-TM-650 2.5.5.5
Сохранность формы	0,8	X, Y	mm/m	COND A	ASTM D257
Резистивность тома	103		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	103		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	579 517	MD CMD	kpsi	23℃	ASTM D 638
Абсорбция воды	<0.1	-	%	D24/23	IPC-TM-650 2.6.2.1
Специфическая жара	0,79		j/g/k		Высчитанный
Термальная проводимость	0,81		W/M/K	80℃	ASTM C518
Коэффициент теплового расширения (- 55 к 288℃)	13 34	X, Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃	TGA	ASTM D3850
Плотность	3		gm/cm3
Медная прочность корки	11		pli	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
