Монтажная плата PCB RF-35TC 0.3mm медная 1oz RF Taconic высокочастотная

RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board
RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board RF-35TC 0.3mm Copper 1oz RF Taconic PCB  High Frequency Circuit Board

Большие изображения :  Монтажная плата PCB RF-35TC 0.3mm медная 1oz RF Taconic высокочастотная

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-104.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Taconic RF-35TC Отсчет слоя: 1 слой, 2 слоя, разнослоистый, гибридный тип
Толщина PCB: 0.3mm, 0.6mm, 0.8mm, субстрат (10mil, 20mil, 30mil, 60mil) 1.6mm Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, красный, черный, белый, голубой etc. Медный вес: 0.5oz, 1oz, 2oz
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово etc погружения.
Высокий свет:

доска PCB 1oz RF

,

доска PCB 0.3mm RF

,

монтажная плата 0.3mm высокочастотная



Taconic PCB RF-35TC высокочастотный с толстыми покрывая золотом погружения 10mil, 20mil, 30mil и 60mil и серебром погружения

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Привет всем,

Сегодня, мы вводим высокочастотный PCB построенный на RF-35TC.

RF-35TC основанное PTFE, керамический заполненный материал частоты коротковолнового диапазона стеклоткани от Taconic компании.



Во-первых, взглянуть на некоторых из своих преимуществ:

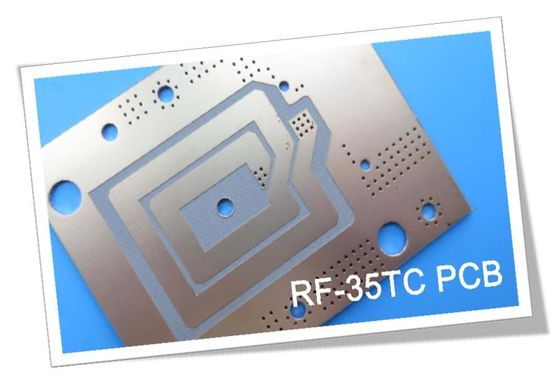

Монтажная плата PCB RF-35TC 0.3mm медная 1oz RF Taconic высокочастотная 0



Исключительное термальное управление

Этот материал предлагает главное представление тепловыделения, поэтому тип термально проводного малопотертого ламината. Оно наиболее хорошо одет для применений наивысшей мощности. Жара рассеивает далеко от обоих передающую линию на компонентах PCB и поверхностных держателя как конденсатор etc.



Подобно, стабильность Dk через широкий диапазон температур; коэффициенты усиления антенны и эффективности увеличены, скрепления RF-35TC очень хорошо к меди низкопрофильного, уменьшая вносимую потерю.



Идущ назад к таблице, позвольте нам взглянуть на своих главных программах:

1. Усилители силы: Весьма - низкий Df 0,0011 и высокая термальная проводимость определенные одетый для применений усилителя силы.

2. Муфты: Низкая ось CTE z и температура стабилизированный Dk критические и для узких и широких муфт верхнего слоя диапазона.

3. Фильтры: Низкие значения x и y CTE критические для поддержания критических расстояний между прослеживающими элементами в напечатанном фильтре



К тому же, оно также широко использовано в антеннах, спутниковом оборудовании и так далее. Затем, позвольте нам взглянуть на наших возможностях PCB.



Возможность PCB
Материал PCB: PTFE основало керамический заполненный субстрат стеклоткани
Указатель: RF-35TC
Диэлектрическая константа @ 10GHz: 3,50
Отсчет слоя: 1 слой, 2 слоя, разнослоистый, гибридный тип
Медный вес: 0.5oz, 1oz, 2oz
Толщина PCB: 0.3mm, 0.6mm, 0.8mm, 1.6mm
(субстрат 10mil, 20mil, 30mil, 60mil)
Маска припоя: Зеленый, красный, черный, белый, голубой etc.
Размер PCB: ≤400mm x 500mm
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово etc погружения.




В настоящее время, наша компания может обеспечить одиночный, который встали на сторону PCB, двойной, который встали на сторону PCB, разнослоистый PCB и гибридный PCB.



Медная толщина главным образом 1oz и 2oz.



Согласно различным пользам, много видов толщины для выбора от, как 0.3mm, 0.6mm, 0.8mm и 1.6mm.



Цвет маски припоя доступен в зеленом, красном, черном, белом и голубом etc.



Наш максимальный размер PCB в пределах 400X 500mm.



Разнообразие поверхностные финиши доступны, как обнаженная медь, уровень горячего воздуха, золото погружения и олово погружения.



Монтажная плата PCB RF-35TC 0.3mm медная 1oz RF Taconic высокочастотная 1

Основной цвет PCB RF-35TC коричнев и сер.



Наша компания фокусирует на прототипах, небольшой серии и массовом производстве. Если вы имеете любые вопросы, пожалуйста чувствуйте свободным связаться мы.

Спасибо для чтения.



Приложение: Технические спецификации RF-35TC

ЗНАЧЕНИЯ RF-35TC ТИПИЧНЫЕ
Свойство Метод теста Блок Значение Блок Значение
GHz DK @10 IPC-650 (доработанное) 2.5.5.5 .1   3,5   3,5
Tck (- 30 до 120) IPC-650 (доработанное) 2.5.5.5 .1 ppm 24 ppm 24
GHz Df @10 IPC-650 (доработанное) 2.5.5.5 .1   0,0011   0,0011
Диэлектрическое нервное расстройство IPC-650 2.5.6 (в-самолет, 2 штыря в масле) kV 56,7 kV 56,7
Диэлектрическая прочность ASTM d 149 (через самолет) V/mil 570 V/mm 22 441
Сопротивление дуги IPC-650 2.5.1 Секунды 304 Секунды 304
Абсорбция влаги IPC-650 2.6.2.1 % 0,05 % 0,05
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 12 900 N/mm2 88,94
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 11 700 N/mm2 80,67
Прочность на растяжение (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 9 020 N/mm2 62,19
Прочность на растяжение (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 7 740 N/mm2 53,37
Удлиненность на перерыве (MD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Удлиненность на перерыве (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Young модуль (MD) ASTM D 3039/IPC-TM-650 2.4.19 psi 667 000 N/mm2 4 599
Young модуль (CD) ASTM D 3039/IPC-TM-650 2.4.19 psi 637 000 N/mm2 4 392
Коэффициент Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
Коэффициент Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Сжимающий модуль ASTM D 695 ( 23) psi 560 000 N/mm2 3 861
Flexural прочность (MD) ASTM D 790/IPC-650 2.4.4 psi 1,46 x 106 N/mm2 10 309
Flexural прочность (CD) ASTM D 790/IPC-650 2.4.4 psi 1,50 x 106 N/mm2 10 076
Корка Stength (½ oz.CVH) IPC-650 2.4.8 (термальный стресс.) Ibs. /inch 7 g/cm3 1,25
Термальная проводимость (Unclad, 125) ASTM F433 (защищенный поток тепла) С (mK) 0,6 С (mK) 0,6
Термальная проводимость (C1/C1,125℃) ASTM F433 (защищенный поток тепла) С (mK) 0,92 С (mK) 0,92
Термальная проводимость (CH/CH, 125) ASTM F433 (защищенный поток тепла) С (mK) 0,87 С (mK) 0,87
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,23 mm/M 0,23
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.4 (после вытравите) mils/in. 0,64 mm/M 0,64
Сохранность формы (MD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. -0,04 mm/M -0,04
Сохранность формы (CD) IPC-650-2.4.39 Sec.5.5 (термальный стресс.) mils/in. 0,46 mm/M 0,46
Поверхностная резистивность IPC-650 2.5.17.1 (после повышенного temp.) Mohms 8,33 x 107 Mohms 8,33 x 107
Поверхностная резистивность IPC-650 2.5.17.1 (после влажности) Mohms 6,42 x 107 Mohms 6,42 x 107
Резистивность тома IPC-650 2.5.17.1 (после повышенного temp.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Резистивность тома IPC-650 2.5.17.1 (после влажности) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (x ось) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (Y-osь) (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (ось) z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Плотность ASTM D 792 g/cm3 2,35 g/cm3 2,35
Твердость ASTM d 2240 (берег d)   79,1   79,1
Напряжение на перерыве (MD) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Напряжение на перерыве (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Специфическая жара ASTM E 1269-05, E 967-08, E968-02 j/( g) 0,94 j/( g) 0,94
Td (потеря веса 2%) IPC-650 2.4.24.6 /TGA 788 420
Td (потеря веса 5%) IPC-650 2.4.24.6 /TGA 817 436
