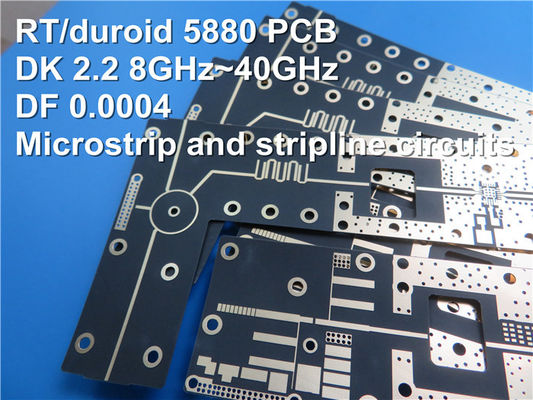

Rogers RT/duroid 5870 и 5880 стеклянное microfiber усилило смеси PTFE конструирован для взыскивать применения цепи stripline и микрополосковой линии.

Сегодня мы учим какая линия stripline и микрополосковой линии.

Stripline: соединенная линия которая идет во внутренний слой и похоронена внутри PCB, как показано ниже.

Коричневая часть проводник, зеленая часть диэлектрик PCB изолируя, stripline провод ленты врезанный между 2 слоями проводников.

Потому что stripline врезано между 2 слоями проводников, свое распределение электрического поля между 2 проводниками (самолетами) которые создают программу-оболочку оно, и не излучает энергию или не нарушено внешней радиацией. но потому что она совсем окружен диэлектрическим (диэлектрическая константа больше чем 1), сигнал переданные медленные в stripline чем в линии микрополосковой линии!

Линия микрополосковой линии: линия прокладки прикрепленная в поверхность слоя PCB, как показано ниже

Коричневая часть проводник, зеленая часть диэлектрик PCB изолируя, и коричневый блок выше линия микрополосковой линии.

Салатовая часть материал эпоксидной смолы органический.

С одной стороны микрополосковой линии линия подвергается действию воздуха (который может сформировать радиацию вокруг или быть нарушен радиацией вокруг его), и другая сторона прикреплена в диэлектрик PCB изолируя, электрическое поле сформированное им распределена в воздухе. Другая часть распределена в средстве PCB изолируя. Свое выдающее преимущество что скорость передачи сигнала в линии микрополосковой линии более быстра чем это в stripline.

Заключение

1. Линия микрополосковой линии соединенный провод (сигнальная линия) отделенный от земного самолета с диэлектриком. Если толщина, ширина, и расстояние между линией и земным самолетом controllable, то свой характеристический импеданс также controllable.

2. Stripline медная линия прокладки помещенная в середине диэлектрика между 2 слоями проводного самолета. Если толщина и ширина линии, диэлектрическая константа средства и расстояние между 2 проводными самолетами controllable, то характеристический импеданс линии также controllable.

Вычисление импеданса микрополосковой линии и Striplines:

a. линия микрополосковой линии z = {87/[sqrt (Er+ 1,41)]} ln [5,98 H/(0,8 W+T)]

Среди их, w линия ширина, t медная толщина линии, h расстояние от линии к самолету ссылки, и Er диэлектрическая константа материала плиты PCB. Эту формулу необходимо приложить на 0,1<>

b. stripline z = [60/sqrt (Er)] ln {4H/[0.67π (t +0.8W)]}

Среди их, h расстояние между 2 самолетами ссылки, и линия расположена в середине 2 самолетов ссылки. Эту формулу необходимо приложить в W/H<0>
