Что такое линия с полосой и микрополосой в ПКБ?

# RT/duroid 5880 # Rogers 5870

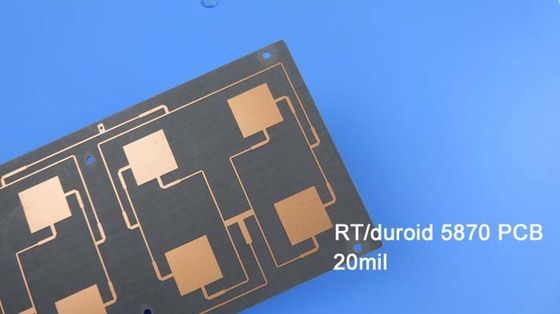

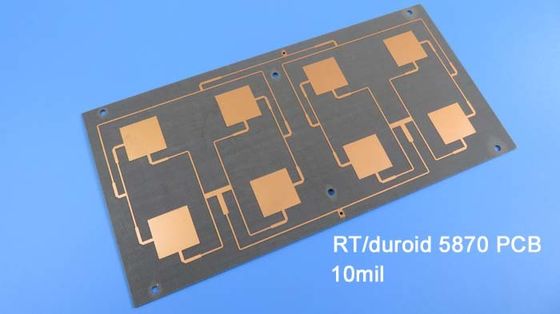

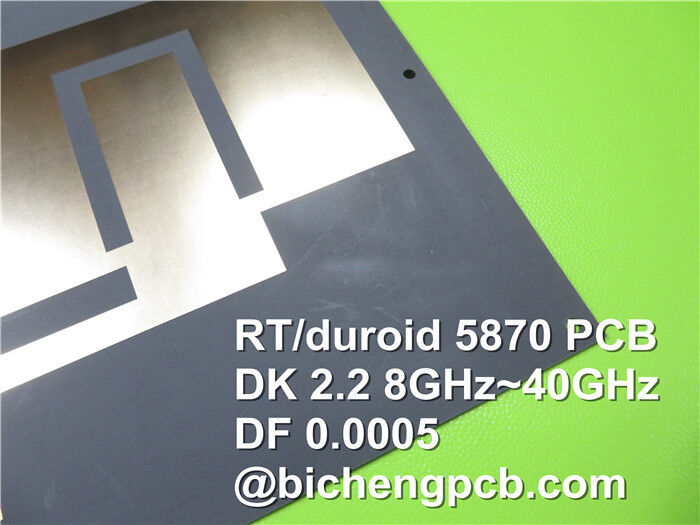

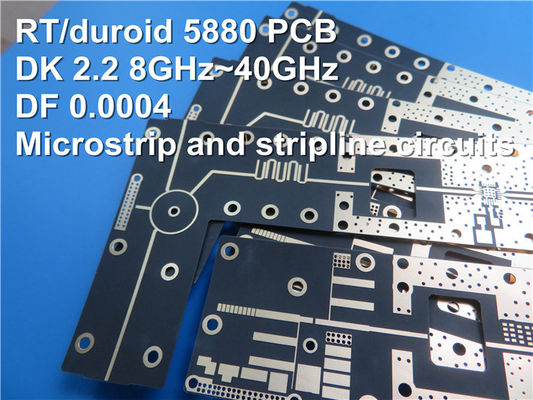

Rogers RT/duroid 5870 и 5880 стеклянные микроволокна усиленные композиты PTFE предназначены для требовательных применений стриплайн и микрополосы.

Сегодня мы узнаем, что такое полоса и микрополоса.

Стриплайн:полосатая линия, проходящая по внутреннему слою и погруженная в PCB, как показано ниже.

Коричневая часть - проводник, зеленая часть - диэлектрик изоляции ПКБ, полоса - ленточный провод, встроенный между двумя слоями проводников.

Поскольку стриплайн встроен между двумя слоями проводников, распределение его электрического поля происходит между двумя проводниками (плоскостями), которые обертывают его,и не излучает энергии и не нарушается внешним излучением. но поскольку он полностью окружен диэлектрикой (диэлектрическая постоянная больше 1), сигнал передается медленнее в стриплине, чем в микростриплине!

Микролинейка:линию полосы, прикрепленную к поверхности слоя ПКБ, как показано ниже

Коричневая часть - это проводник, зеленая часть - диэлектрик изоляции ПКБ, а коричневый блок выше - микрополоса.

Светло-зеленая часть - эпоксидный органический материал.

Поскольку одна сторона линии микрополоски подвергается воздействию воздуха (который может образовывать излучение вокруг него или быть нарушен излучением вокруг него), а другая сторона прикреплена к изоляционному диэлектрику PCB,электрическое поле, образованное им, распределяется по воздухуЕе выдающееся преимущество заключается в том, что скорость передачи сигнала в линии микрополоски быстрее, чем в линии полоски.

Заключение

1. Микролинейная линия - это полосатый провод (сигнальная линия), отделенный от земной плоскости диэлектриком. Если толщина, ширина и расстояние между линией и земной плоскостью управляемы,его характеристический импеданс также контролируется.

2Стриплайн - это медная линия, помещенная в середину диэлектрика между двумя слоями проводящей плоскости.диэлектрическую постоянную среды и расстояние между двумя проводящими плоскостями можно контролировать, то характеристический импеданс линии также управляемый.

Расчет импеданции микрополоски и стриплин:

a. микрополоса линия Z ={87/[sqrt (Er+ 1.41)]} ln [5,98 H/(0,8 W+T]

Среди них W - ширина линии, T - медная толщина линии, H - расстояние от линии до справочной плоскости,и Er - диэлектрическая постоянная материала пластинки ПКБЭта формула должна применяться при 0,1 < W/H < 2,0 и 1 < Er до 15.

b. полоса Z =[60/ кв. м (Er) ] ln {4H/[0,67π(T +0,8W) ]}

Среди них H - расстояние между двумя эталонными плоскостями, а прямая находится посередине двух эталонных плоскостей.25.
