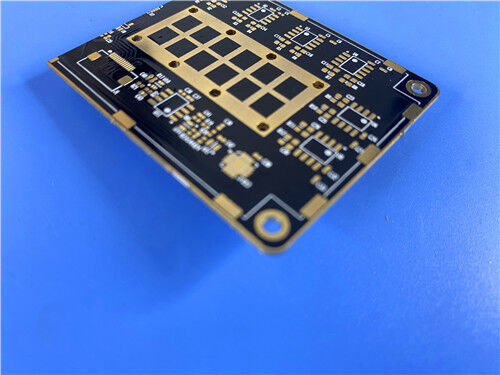

Двухслойная жесткая радиочастотная печатная плата Rogers TMM10i представляет собой высокопроизводительную изотропную термореактивную СВЧ-плату, созданную для высоконадежных покрытий полосковых и микрополосковых приложений. Эта высокочастотная печатная плата толщиной 0,8 мм, изготовленная с использованием оригинальной керамической термореактивной полимерно-композитной подложки Rogers TMM10i и стандартной внешней медной оболочкой толщиной 1 унцию, отличается отделкой поверхности премиум-класса ENIG, двусторонней черной паяльной маской и двухслойной белой шелкографией. Обладая стабильными изотропными характеристиками Dk, тепловым расширением, соответствующим медным, превосходной химической инертностью и стабильной способностью к соединению проводов, этотRF печатная плата с высоким Dkслужит надежным решением для спутниковой связи, антенных систем GPS, микроволновых фильтров и усилителей мощности RF.
Что такое Роджерс TMM10i? Расширенное введение в субстрат

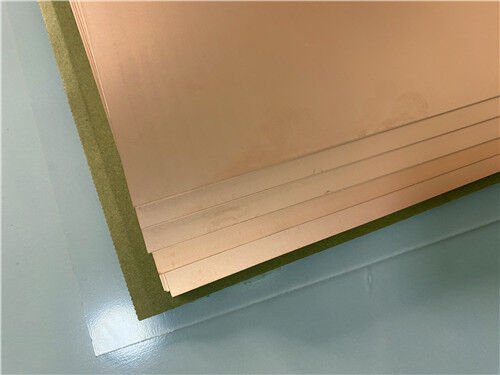

Rogers TMM10i — это изотропный термореактивный микроволновый материал, состоящий из полимерного композита с керамическим наполнителем, специально разработанный для обеспечения максимальной надежности сквозных отверстий в полосковых и микрополосковых микроволновых схемах. Он имеет однородную изотропную диэлектрическую проницаемость, которая устраняет направленную электрическую несогласованность. Являясь частью серии материалов TMM премиум-класса Rogers, TMM10i успешно сочетает в себе высокую жесткость керамических подложек и стабильные радиочастотные характеристики материалов из ПТФЭ, сохраняя при этом характеристики простоты обработки, присущие обычным ламинатам с мягким диэлектриком.
В отличие от традиционных материалов для высокочастотных печатных плат, Rogers TMM10i не требует предварительной обработки натанатом натрия перед химическим нанесением покрытия, что упрощает рабочий процесс изготовления, снижает риски обработки и повышает выход продукции. Его прочная структура из термореактивной смолы обеспечивает стабильное и высококачественное соединение проводов, а выдающиеся механические свойства, препятствующие ползучести, и химическая стойкость обеспечивают долговременную стабильность работы в суровых производственных и эксплуатационных условиях.
Основные характеристики материала печатной платы Rogers TMM10i
Высокочастотный ламинат Rogers TMM10i сочетает в себе превосходную электрическую однородность, превосходную термическую стабильность и точный контроль размеров, полностью отвечая строгим требованиям к проектированию современных высокоточных микроволновых и радиочастотных схем:
| Основная особенность |
Технические параметры |
| Стабильная изотропная диэлектрическая проницаемость |
Значение Дк 9,80 ± 0,245 |
| Сверхнизкий коэффициент рассеивания |
Df 0,0020 на частоте 10 ГГц |
| Отличная термическая стабильность Dk |
Термический коэффициент Дк: -43 ppm/°К |
| CTE, согласованный с медью |
Тепловое расширение, соответствующее медной фольге |
| Превосходное термическое сопротивление |
Температура разложения (Td): 425°C (тест ТГА). |
| Единый многоосевой CTE |
19 ppm/K (ось X/Y), 20 ppm/K (ось Z) |
| Надежная теплопроводность |
Теплопроводность: 0,76 Вт/мК |
| Доступность различной толщины |
Диапазон толщины 0,0015–0,500 дюйма, допуск ±0,0015 дюйма. |
Ключевые преимущества производительности печатной платы Rogers TMM10i
Термореактивный микроволновый материал Rogers TMM10i обладает уникальными механическими, химическими и технологическими преимуществами, которые делают его идеальным для производства высококачественных, высоконадежных радиочастотных и микроволновых печатных плат:
Повышенная механическая стабильность: противостоит деформации ползучести и хладотекучести при длительных механических нагрузках и высокотемпературных средах, сохраняя долговременную структурную стабильность.
Превосходная химическая стойкость: выдерживает воздействие различных химикатов промышленной обработки во время изготовления печатных плат, защищая целостность подложки и повышая производительность производства.
Упрощенный рабочий процесс нанесения покрытия: устраняется необходимость предварительной обработки натанатом натрия перед химическим нанесением покрытия, что сокращает производственные циклы и снижает общие производственные затраты.
Стабильные характеристики соединения проводов: композиция на основе термореактивной смолы обеспечивает стабильное и повторяемое соединение проводов, что делает его очень подходящим для прецизионной сборки чипов и упаковки радиочастотных модулей высокой плотности.
Основные характеристики конструкции печатной платы
| Параметр Элемент |
Специальная спецификация |
| Базовый материал |
Rogers TMM10i керамическая термореактивная полимерно-композитная подложка |
| Количество слоев |
2 слоя (двусторонняя жесткая структура печатной платы) |
| Размеры платы |
104,8 мм × 99,01 мм с допуском на размер ±0,15 мм (1 шт.) |
| Минимальный след/пространство |
Минимальная ширина линии/интервал 6/9 мил |
| Минимальный размер отверстия |
Минимальный размер просверленного отверстия 0,4 мм. |
| Через дизайн |
Конструкция только для сквозных отверстий без глухих переходных отверстий |
| Толщина готовой доски |
0,8 мм |
| Вес готовой меди |
Внешние медные слои толщиной 1 унция (1,4 мила) |
| Через толщину покрытия |
20 мкм через медное покрытие |
| Поверхностная обработка |
ENIG (никелевое иммерсионное золото) |
| Шелкография |
Двусторонняя белая шелкография для четкой маркировки компонентов и удобной идентификации узлов. |
| Паяльная маска |
Черная паяльная маска на верхнем и нижнем слоях |
| Специальный процесс |
Обработка кромок для повышения прочности конструкции и эффективности электромагнитного экранирования. |
| Стандарт испытаний качества |
Перед доставкой проведены 100% полные электрические испытания. |
Двухслойная структура стека печатной платы Rogers TMM10i
Эта двухслойная жесткая печатная плата состоит из двухсторонней медной фольги высокой чистоты и центрального сердечника из термореактивного керамического композита Rogers TMM10i. Этот хорошо структурированный пакет с низкими потерями обеспечивает изотропные характеристики с высоким Dk, соответствующее тепловое расширение меди и исключительную стабильность размеров, что идеально подходит для высокоточных конструкций полосковых и микрополосковых СВЧ-схем.
| Последовательность слоев |
Спецификация материала |
Толщина |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
| Основной диэлектрический слой |
Rogers TMM10i керамическая термореактивная композитная подложка |
0,762 мм (30 мил) |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Статистика печатных плат
| Параметр Элемент |
Конкретное значение |
| Компоненты |
19 |
| Всего колодок |
52 |
| Сквозные подушечки |
38 |
| Лучшие колодки SMT |
14 |
| Нижние подкладки SMT |
0 |
| Виас |
18 |
| Сети |
2 |
Принятый формат изображения:Мы поддерживаем стандартные форматы файлов Gerber RS-274-X для изготовления печатных плат по индивидуальному заказу, обеспечивая точную производственную мощность и эффективное техническое сотрудничество с клиентами по всему миру.
Стандарт качества:Все специальные печатные платы производятся и проверяются в полном соответствии с промышленными стандартами IPC-Class-2, что обеспечивает стабильное качество партий и долгосрочную эксплуатационную надежность.
Глобальное обслуживание:Мы предоставляем расценки на печатные платы по всему миру, профессиональные технические консультации и услуги доставки по всему миру для всех индивидуальных заказов на высокочастотные печатные платы Rogers TMM10i.
Типичные сценарии применения
- РЧ и СВЧ схемы
- Усилители мощности и сумматоры
- Фильтры и муфта
- Системы спутниковой связи
- Антенны систем глобального позиционирования
- Патч Антенны
- Диэлектрические поляризаторы и линзы
- Тестеры чипов
В заключение отметим, что в двухслойной жесткой печатной плате Rogers TMM10i используется керамический термореактивный композитный диэлектрик премиум-класса, обеспечивающий высокое изотропное значение Dk, сверхнизкие потери высокочастотного сигнала, тепловое расширение, соответствующее меди, и отличную совместимость при обработке. В сочетании с надежными возможностями соединения проводов и химической стойкостью эта высокочастотная печатная плата представляет собой экономичное и высокостабильное решение для разработки передовых СВЧ- и радиочастотных схем, широко применяемых в спутниковой связи, GPS-позиционировании и прецизионных микроволновых испытательных системах.
