Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-262.V1.0
Основное вещество:
ВЕРХНЕЕ FR-4 Steffener 0.8mm
Отсчет слоя:
2 слоя
Толщина PCB:
0.2mm
Размер PCB:
196 x 35mm = 1 PCS
Coverlay:
Желтый цвет
Silkscreen:
N/A
Медный вес:
1oz
Поверхностный финиш:
Золото погружения
Выделить:

PCB таможни золота погружения гибкий

,

PCB таможни укрепления FR4 гибкий

Описание продукта

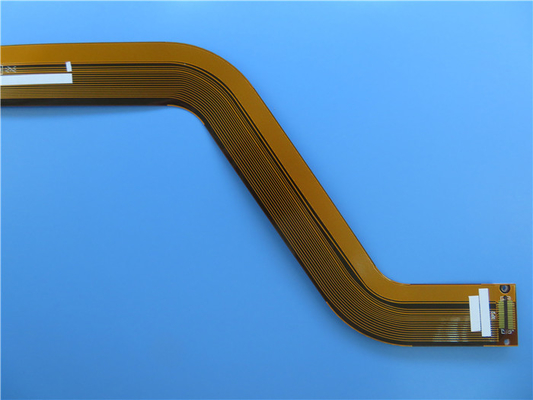

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкого PCB построенный на polyimide субстрат 76 микронов с импедансом 90 омов контролируемым на следе и зазоре 0.15mm/0.3mm для применения соединителя USB. Стандартный 0,20 mm толстого с желтой маской припоя (coverlay) на обеих сторонах и золото погружения на пусковых площадках. FR-4 по мере того как укрепление на голове и хвост. Основное вещество использовано от Shengyi, всей доски поставляя 1 вверх по гибкому трубопроводу в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 частей упакованы для пересылки.

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала 0

Параметр и технические спецификации

Размер PCB: 196 x 35mm = 1 PCS
Количество слоев 2 слоя
Тип доски PCB Flexbile
Толщина доски 0.2mm +/--10%
Stackup ВЕРХНЕЕ FR-4 Steffener 0.8mm
PI coverlay 0.025mm
Медный верхний финиш 0.035mm
Субстрат 0.076mm Polyimide
Медный верхний финиш 0.035mm
PI coverlay 0.025mm
Поставщик доски материальный Shengyi
Значение Tg материала доски 60℃
Толщина Cu PTH 20 um
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu 35 um (1oz)
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay 25 um
Укрепление FR-4 0.8mm
Тип чернил Silkscreen N/A
Поставщик Silkscreen N/A
Цвет Silkscreen N/A
Номер Silkscreen N/A
Минимум через (mm) 0,3
Минимальная трассировка (mil) 5,90
Минимальный зазор (mil) 11,8
Поверхностный финиш Золото погружения
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C
Тип художественного произведения, который нужно поставить файл электронной почты, Gerber RS-274-X, PCBDOC etc
Область уверенного радиоприема Всемирно, глобально.

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала 1

Особенности и преимущества

Превосходная гибкость;

Уменьшение тома;

Сокращение веса;

Последовательность собрания;

Увеличенная надежность;

Сильные возможности PCB поддерживают ваши научные исследования и разработки, продажи и маркетинг;

Доставка в срок с тарифом на-врем-доставки более высоко чем 98%;

Команда со страстью, дисциплиной, ответственностью и честностью;

Отсутствие количества минимального заказа. 1 часть доступна;

Применения

Гибкий плоский кабель, промышленная доска регулятора температуры контроля мягкая, регулятор медицинского оборудования, доска гибкого трубопровода навигации GPS автомобиля, доска гибкого трубопровода кнопочной панели планшета, дисплей освещает контржурным светом

1,5 одиночный законченный импеданс (линии), дифференциальный импеданс

Определение характеристического импеданса

На некоторой частоте, по отношению к слою ссылки, сопротивление своих высокочастотных сигналов или электромагнитные волны в процессе передачи вызваны характеристическим импедансом, который суммирование вектора электрического импеданса, индуктивное реактирование, сопротивление емкости.

Классификация характеристического импеданса

Общий характеристический импеданс разделен в: (1) одиночный законченный импеданс (линии); (2) дифференциальный импеданс и (3) копланарные импеданс, etc.

Одиночный законченный импеданс ссылается на измеренный импеданс одиночной сигнальной линии. Дифференциальный импеданс ссылается на импеданс измеренный между 2 передающими линиями с соответствующими шириной и дистанционированием в дифференциальной передаче. Копланарный импеданс ссылается на измеренный импеданс когда сигнальная линия передает между своим окружающим GND/VCC (пространство между сигнальная линия к GND/VCC на обеих сторонах равно).

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала 2

Детерминантное состояние требуемое для управления импеданса

Когда сигнал передан в проводник PCB, если длина проводника близко к 1/7 из длины волны сигнала, то необходим, что сделан проводник в это время будет передающей линией сигнала, другие общие передающие линии сигнала с управлением импеданса. Необходимо, что ли контролирует импеданс в продукции PCB основан на требовании к клиента, если требовать, что контролирует клиент требует что некоторой линии ширина нужно быть сделанным с управлением импеданса, оно импеданс линии ширины в продукции. 3 базового элемента спички импеданса импеданс выхода (первоначальные активные части), характеристический импеданс (сигнальная линия), входное комплексное сопротивление (пассивные части) (доска PCB)

Больше импеданса контролировал гибкую цепь (FPC)

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала 3

Гибкая напечатанная цепь FPC на Polyimide с импедансом 90ohm контролировала 4
