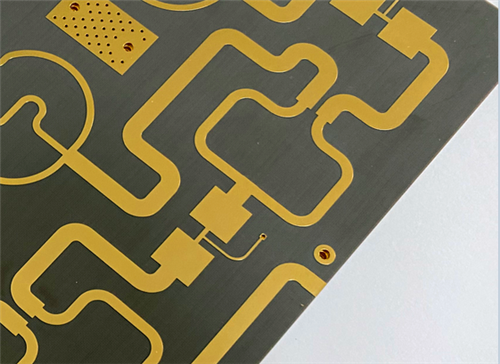

Эта двухслойная жесткая печатная плата TLY-5 представляет собой высокочастотную печатную плату премиум-класса со сверхмалыми потерями, предназначенную для высокочастотных и высокоточных радиочастотных приложений миллиметрового диапазона. Эта жесткая печатная плата, изготовленная из высокостабильного тканого ламината TLY-5, армированного стекловолокном, из ПТФЭ, имеет готовую толщину платы 0,3 мм и надежную обработку поверхности EPIG в сочетании с внешним медным слоем толщиной 1 унцию. Произведенный в соответствии со строгими требованиями IPC-класса 2 и прошедший 100% электрические испытания перед поставкой, он обеспечивает минимальные диэлектрические потери, исключительную стабильность размеров и стабильные электрические характеристики для автомобильных радаров 77 ГГц, спутниковой связи, оборудования миллиметровых волн Ka/E/W-диапазона и высоконадежных аэрокосмических систем. Мы приветствуем запросы на файлы Gerber по всему миру и предлагаем доставку по всему миру.
Что такое ламинат TLY-5? Введение в высокостабильную подложку с низкими потерями
TLY-5 представляет собой высокочастотную композитную подложку из ПТФЭ премиум-класса, в которой используется сверхлегкое армирование из тканого стекловолокна для достижения гораздо лучшей стабильности размеров, чем у обычных материалов из ПТФЭ с рубленым волокном. Его усовершенствованная тканая структурная матрица повышает общую механическую однородность и структурную целостность, что делает TLY-5 идеальным выбором для крупномасштабного массового производства.
Благодаря сверхнизкому коэффициенту рассеяния и строго контролируемому допуску по диэлектрической проницаемости подложки TLY-5 обеспечивают стабильную передачу сигнала в различных диапазонах частот миллиметровых волн. Он эффективно снижает затухание высокочастотного сигнала, дрейф частоты и проблемы структурной деформации, обычно встречающиеся в обычных устройствах.высокочастотная печатная платаs, обеспечивающий долгосрочную надежную работу прецизионных радиолокационных систем, систем беспроводной связи и радиочастотных усилителей.
Основные характеристики производительности высокочастотной печатной платы TLY-5
Подложка TLY-5 обеспечивает превосходные электрические, физические и тепловые характеристики, полностью удовлетворяя строгим промышленным и аэрокосмическим стандартам для работы высокочастотных схем:
Точная диэлектрическая проницаемость (Dk): стабильная Dk 2,2 с жестким допуском ±0,02 при 10 ГГц/23°C, что обеспечивает постоянную точность передачи высокочастотного сигнала.
Сверхнизкий коэффициент рассеяния (Df): Чрезвычайно низкий тангенс потерь 0,0009 на частоте 10 ГГц, сводящий к минимуму затухание высокочастотного сигнала и потери при передаче.
Стабильная физическая плотность: стандартный удельный вес 2,19 г/см3, что обеспечивает легкую конструкцию печатной платы при сохранении жесткости конструкции.
Превосходная влагостойкость: сверхнизкий коэффициент поглощения влаги 0,02%, предотвращающий ухудшение электрических характеристик во влажных рабочих средах.
Контролируемый коэффициент теплового расширения (CTE): ось X 26 частей на миллион/°C, ось Y 15 частей на миллион/°C, ось Z 217 частей на миллион/°C, соответствует расширению и сжатию медной фольги, чтобы избежать растрескивания платы и выхода из строя схемы.
Ключевые преимущества печатной платы TLY-5
Обладая сбалансированными и комплексными преимуществами, подложки TLY-5 из тканого стекловолокна из ПТФЭ превосходят многие распространенные высокочастотные материалы, обеспечивая стабильные, экономичные и высоконадежные решения для передовых радиочастотных и миллиметровых волновых приложений:
Превосходная стабильность размеров: тканая структура из стекловолокна позволяет избежать деформации и отклонений размеров во время обработки и длительного использования.
Лучшие в отрасли характеристики низкой пеленгации: сверхнизкий тангенс потерь обеспечивает сверхнизкое затухание передачи сигналов миллиметрового диапазона.
Превосходная влагостойкость: низкое поглощение влаги адаптируется к сложным условиям окружающей среды.
Высокая прочность на отслаивание меди: надежная связь между медной фольгой и подложкой, позволяющая избежать отслаивания и выхода из строя схемы.
Равномерность и постоянство DK: строгие допуски по диэлектрической проницаемости обеспечивают постоянство характеристик партии продукта.
Основные характеристики конструкции печатной платы
| Параметр Элемент |
Специальная спецификация |
| Базовый материал |
TLY-5 тканый ламинат из ПТФЭ, армированный стекловолокном |
| Количество слоев |
2 слоя (жесткая структура) |
| Размеры платы |
45 мм × 87 мм (допуск ±0,15 мм, 1 шт.) |
| Минимальный след/пространство |
6/10 мил, адаптируясь к высокоточному проектированию радиочастотных схем |
| Минимальный размер отверстия |
0,4 мм |
| Через дизайн |
Никаких глухих отверстий, только сквозные отверстия для стабильной конструкции. |
| Толщина готовой доски |
0,3 мм, ультратонкий для компактной интеграции устройств миллиметрового диапазона |
| Вес готовой меди |
Внешние медные слои толщиной 1 унцию (1,4 мила), стабильная проводимость тока и передача сигнала |
| Через толщину покрытия |
20 мкм, что обеспечивает надежность благодаря проводимости и стойкости к окислению. |
| Поверхностная обработка |
EPIG, оптимизирующая надежность пайки и адгезию компонентов |
| Шелкография |
Отсутствие шелкографии сверху и снизу, что обеспечивает чистую передачу высокочастотного сигнала. |
| Паяльная маска |
Нет верхней и нижней паяльной маски. |
| Стандарт испытаний качества |
100% полное электрическое тестирование перед отправкой для устранения дефектов обрыва/короткого замыкания. |
2-слойный стек печатных плат TLY-5-вверх Структура
В этом стандартизированном двухслойном жестком пакете используется высокостабильный диэлектрический материал TLY-5, обеспечивающий сбалансированное послойное распределение напряжений и исключительную стабильность высокочастотного сигнала, идеально подходящий для профессиональных рабочих сред миллиметрового диапазона:
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
Передача сигнала миллиметрового диапазона и держатель для пайки компонентов |
| Основной диэлектрический слой |
TLY-5 высокочастотный ламинат из ПТФЭ |
0,191 мм (7,5 мил) |
Диэлектрическая изоляция с низкими потерями, стабильная основа передачи высокочастотного сигнала |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Вспомогательная передача цепи и поддержка структурного баланса |
Статистика печатных плат
| Параметр Элемент |
Конкретное значение |
| Компоненты |
37 |
| Всего колодок |
149 |
| Сквозные подушечки |
85 |
| Лучшие колодки SMT |
64 |
| Нижние подкладки SMT |
0 |
| Виас |
139 |
| Сети |
2 |
Принятый формат изображения: Мы принимаем стандартные файлы Gerber формата RS-274-X от клиентов со всего мира. Этот стандартный формат файла обеспечивает точную техническую оценку, точное индивидуальное ценовое предложение и упрощенное формальное производство, обеспечивая бесперебойное и безошибочное техническое сотрудничество для всех международных проектов по настройке печатных плат.
Стандарт качества продукции:Все высокочастотные печатные платы TLY-5 производятся и проверяются в строгом соответствии со спецификациями промышленной надежности IPC-класса-2. Строгие стандартизированные процедуры производства и контроля качества гарантируют постоянную точность размеров и стабильные электрические характеристики для каждой производственной партии.
Глобальная служба поставок:Мы предоставляем индивидуальные расценки на печатные платы по всему миру и услуги международной доставки. Клиенты по всему миру могут отправлять файлы Gerber для получения эксклюзивных индивидуальных расценок, а мы предоставляем комплексные решения, охватывающие расценки на печатные платы, прецизионное производство, комплексную проверку качества и глобальную логистику.
Типичные сценарии применения
Сочетая сверхнизкие потери сигнала, исключительную структурную стабильность и превосходные характеристики в диапазоне миллиметровых волн, двухслойные печатные платы TLY-5 широко используются в высокопроизводительных радиочастотных системах, устройствах миллиметровых волн и прецизионном электронном оборудовании аэрокосмической отрасли:
Автомобильный радар: автомобильные радиолокационные системы обнаружения миллиметрового диапазона 77 ГГц.
Спутниковая и сотовая связь: терминалы спутниковой связи и радиочастотные модули базовых станций сотовой связи.
Усилители мощности: печатные платы высокочастотных усилителей мощности.
Устройства LNB, LNA и LNC: малошумящие усилители и малошумящие блочные преобразователи с понижением частоты.
Аэрокосмическое оборудование: аэрокосмические модули точной связи и обнаружения.
Применение в миллиметровом диапазоне волн: профессиональные высокочастотные устройства Ka-диапазона, E-диапазона и W-диапазона.
