Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том

Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume
Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume Polyimide Stiffener 2 Oz Copper 4 Layer Flex PCB Reducing the volume

Большие изображения :  Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-268.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Полимиде Отсчет слоя: 4 слоя
Толщина Пкб: 0.25мм Размер PCB: 50,22 x 122.17mm
Coverlay: желтый Silkscreen: белый
Медный вес: 70µm Поверхностный финиш: Золото погружения
Высокий свет:

Укрепление Polyimide PCB гибкого трубопровода 4 слоев

,

Медь 2 Oz PCB гибкого трубопровода 4 слоев

,

Укрепление Polyimide PCB меди 2 Oz

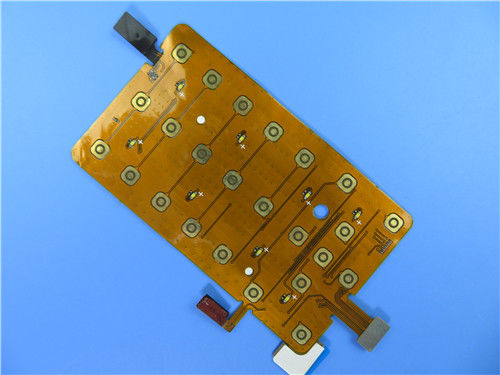

PCB 4 слоев гибкий построенный на Polyimide с медью 2 oz и золотом погружения плюс кнопочные панели для мобильных устройств

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип цепи 4 слоев гибкой напечатанной для применения счетчика электрических импульсов. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 50,22 x 122.17mm
Количество слоев 4
Тип доски Гибкий PCB
Толщина доски 0.25mm
Материал доски Poyimide 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 70
Цвет Coverlay Желтый цвет
Номер Coverlay 1
Толщина Coverlay µm 25
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том 0

Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Материальный optionality

Низкая цена

Непрерывность обработки

Разнообразить грузя метод

Подходящий тариф продуктов первой продукции: >95%

Применения

Модуль LCD, доска гибкого трубопровода антенны мобильного телефона, доска читателя карты потребителя мягкая

Компоненты гибкой цепи

Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.

Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.

Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.

Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.

Медная фольга доступна в толщине μm 12, 18, 35 и 70.

Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:

Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи

Очень хорошие электрические свойства

Хорошая химическая устойчивость

Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.

Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.

Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том 2Укрепление Polyimide медь 2 Oz PCB гибкого трубопровода 4 слоев уменьшая том 3
