Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Полимиде | Отсчет слоя: | 1 слой |
|---|---|---|---|
| Толщина Пкб: | 0.15мм | Размер PCB: | 55,11 x 42.31mm |
| Coverlay: | желтый | Silkscreen: | белый |
| Медный вес: | 1ОЗ | Поверхностный финиш: | Золото погружения |
| Высокий свет: | Доска PCB белого Silkscreen гибкая,Доска PCB FR4 Stiffner гибкая,Монтажная плата гибкого трубопровода FR4 Stiffner |
||

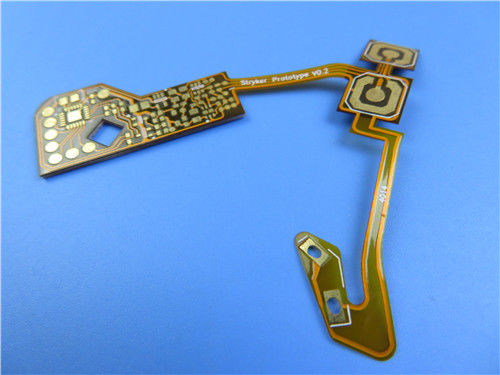

Однослойная гибкая цепь FPC изгибает PCB 0.15mm толстое с золотом погружения
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения систем мониторинга. Это однослойное FPC на 0.15mm толстом. FR-4 по мере того как укрепление использовано на нижней стороне. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber.
Параметр и технические спецификации
| Размер гибкого PCB | 55,11 x 42.31mm |
| Количество слоев | 1 |
| Тип доски | PCB гибкого трубопровода |
| Толщина доски | 0.15mm |
| Материал доски | Polyimide 25µm |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | ℃ 60 |
| Толщина Cu PTH | µm ≥20 |
| Внутренние thicknes Cu Iayer | N/A |
| Поверхностная толщина Cu | µm 35 |
| Цвет Coverlay | Желтый цвет |
| Номер Coverlay | 2 |
| Толщина Coverlay | µm 25 |
| Материал укрепления | Stiffner FR-4 |
| Толщина укрепления | 1.0mm |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| Слезать тест Coverlay | Отсутствие peelable |
| Прилипание сказания | ℃ 90 3M отсутствие шелушения после теста MIN. 3 раза |
| Поверхностный финиш | Золото погружения |
| Толщина никеля/золота | Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало | Да |
| Famability | 94-V0 |
| Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Быстрая и своевременная доставка
Подходящий тариф продуктов первой продукции: >95%
Применения
Прокладка лампы игрушки, FFC для промышленной аппаратуры регулирования, доски емкостного экрана ПК планшета мягкой
Компоненты гибкой цепи
Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.
Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.
Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.
Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.
Медная фольга доступна в толщине μm 12, 18, 35 и 70.
Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:
Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи
Очень хорошие электрические свойства
Хорошая химическая устойчивость
Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.
Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.
