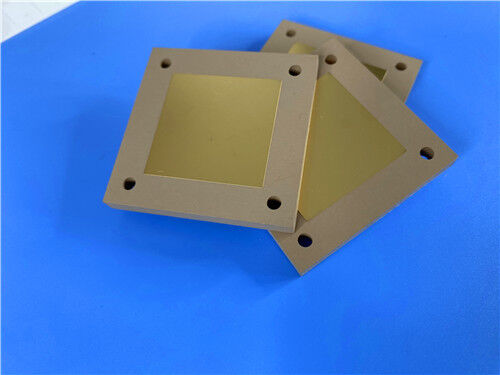

Спецификации ПХБ
| Параметры |
Спецификация |
| Базовый материал |
Керамический термоустойчивый полимерный композитный ламинат Rogers TMM6 |
| Конфигурация слоя |
Двухслойная жесткая структура ПХБ |
| Размер доски |
850,6 мм × 99,75 мм (1 шт.), допустимость размеров: ±0,15 мм |
| Минимальные следы / пространство |
4 мл / 6 мл |
| Минимальный диаметр механического отверстия |
0.35 мм |
| По типу |
Чистый проход через конструкцию, не реализованные слепые каналы |
| Толщина готовой доски |
1.35 мм |
| Внешний вес меди |
1 унция (1,4 миллилитра) для внешних слоев меди |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
EPIG (без никеля) для высокоточной сборки |
| Шелковый слой |
Без шелковой ткани как на верхней, так и на нижней поверхности |
| Условие сварной маски |
Без паяльной маски с двух сторон |
| Инспекция качества |
100% полное электрическое испытание, проведенное до поставки |
Структура набора слоев ПХБ
| Определение слоя |
Техническая спецификация |
| Верхний слой меди |
Толщина металла 35 мкм |
| Диэлектрическое ядро субстрата |
Ядро Rogers TMM6, толщина 1,27 мм (50 миллиметров) |
| Нижний медный слой |
Толщина металла 35 мкм |
Производство и соответствие качеству
Формат файла изготовления: изготовлен на основе стандартных наборов данных Gerber RS-274-X, обеспечивающих точное моделирование схем и полную совместимость с производственными процессами производства ПКБ.
Соответствие требованиям качества: все производственные и инспекционные процедуры строго соответствуют стандартам надежности IPC-класса 2.обеспечение постоянной электрической производительности и долгосрочной долговечности конструкции для коммерческих и промышленных применений радиочастотного тока.
Глобальная поставка: Всемирная логистическая поддержка доступна для поставки стабильных, стандартизированных продуктов для глобальных проектов высокочастотных печатных плат.

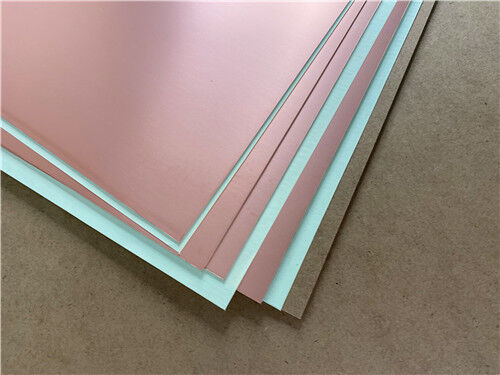

Профиль материала Rogers TMM6
Rogers TMM6 - это высококачественный керамически усиленный термоустойчивый полимерный композитный микроволновой ламинат,специально разработанные для обеспечения превосходной надежности проходки через отверстия для архитектур стриплинных и микрополосовых схем. It synergizes the technical merits of ceramic dielectric materials and traditional PTFE microwave substrates while eliminating the complex manufacturing requirements of conventional high-frequency dielectricsБлагодаря отличительной, плотно стабилизированной диэлектрической константе в семействе продуктов TMM, этот терморегулируемый субстрат обеспечивает сбалансированные электрические, тепловые и механические характеристики.служит экономически эффективным и очень надежным решением для различных высокочастотных схем.
Материальные преимущества
Тепловое расширение на основе меди: хорошо калиброванное трехосновое CTE соответствует тепловому расширению меди, уменьшая тепловое напряжение во время цикла температуры и избегая деламинации.дефекты трещин и PTH для долговечной конструктивной надежности.
Высокая механическая устойчивость: прочные механические свойства устойчивы к поползению и холодным потокам при непрерывной рабочей нагрузке,сохранение точной геометрии цепи и стабильной электрической производительности в течение длительного срока службы.
Отличная химическая устойчивость: переносит обычные химические вещества для обработки ПКБ и чистящие средства, уменьшая повреждение субстрата во время производства и оптимизируя урожайность изготовления и стабильность качества.
Приспособляемость для скрепления проволоки: встроенная термоустойчивая структура смолы обеспечивает надежную способность к скреплению проволоки, подходящую для высокоточной сборки и передовых сценариев упаковки.
Полная совместимость процессов: совместима с стандартными производственными процессами PCB без специализированной обработки ПТФЕ, снижая затраты на производство и сокращая сроки производства.
Типичные области применения
Преимущества стабильных диэлектрических характеристик, низких высокочастотных потерь, тепловой устойчивости, соответствующей медным, и выдающейся адаптивности процесса.PCB на основе TMM6 широко применяются в высокоточных промышленных и коммерческих радиочастотных и микроволновых системах:
- Модули общей радиочастотной и микроволновой схемы
- Усилители высокочастотных мощностей и комбинаторы мощностей
- РЧ-фильтры, соединители и пассивные микроволновые компоненты
- Системы спутниковой связи
- Системы GPS и навигационных антенн
- Антенны плачевные и плоские фазовые антенные массивы
- Диэлектрические поляризаторы микроволновые и компоненты линз
- Оборудование для испытаний высокоточных полупроводниковых чипов
